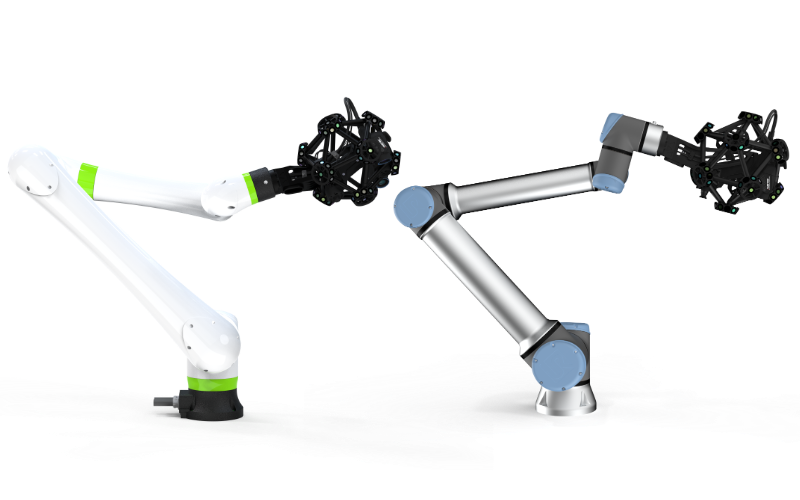

검사 자동화를 지원하는 로봇 장착형 광학 CMM 3D 스캐너

부품에 최대한 근접한 곳에서 품질 제어 작업을 진행하면 산업 검사 공정의 진행 속도가 빨라집니다. 보다 빠르게 정확한 결과를 얻고자 하는 기업을 위해 Creaform에서는 로봇 장착형 광학 CMM 3D 스캐너, MetraSCAN 3D™ R-Series를 개발하였습니다. Creaform의 MetraSCAN 3D 라인업에 속하는 이 측정 시스템은 제조 기업의 생산 라인에 광학 측정 및 산업 자동화 기능을 바로 적용하여 보다 간편하면서도 효율적으로 품질 제어를 수행할 수 있도록 지원합니다. 산업용 로봇과 결합된 MetraSCAN 3D R-Series는 온라인 검사와 QC(품질 제어) 공정의 안정성, 속도 및 다기능성을 대폭 향상시켜 줍니다.

또한 공장 자동화 프로젝트와 완벽하게 결합되어 생산성과 제품 품질을 대폭 높여 줌으로써, MetraSCAN 3D R-Series는 최적의 측정 정확도와 속도를 보증하는 혁신적인 로봇 솔루션으로 우뚝 섰습니다. 이 검사 자동화 솔루션은 Standard 및 Elite 버전으로 제공됩니다.

MetraSCAN 3D™ R-Series, 생산 현장 3D 스캐너는 C-Track™ 광학 트래커와 함께 작동합니다. 단일 네트워크에서 최대 4개의 C-Track을 연결해 C-Link™ 기능을 완전하게 활용하면 시스템의 다기능성이 대폭 개선됩니다.

장점

새 기능
  • 1.5배의 정확도
  • 12배 빠른 속도(7개 레이저 교차 사용)
  • 20% 가벼워진 무게
  • 모든 유형의 재료 스캔, 흑색, 다색 및 광택 표면도 거뜬히 처리
  • 16.6 m3의 용적 확장
  • 작업 현장 하드웨어 신뢰도를 위한 견고한 설계
  • 다기능 원격 제어로 보다 손쉽게 로봇 학습 가능
TRUaccuracy
  • 계측 등급 측정: 최대 0.030 mm의 정확도, 최대 0.050 mm의 해상도, 높은 측정 반복정밀도 및 추적 가능한 인증
  • 동적 참조: 옵티컬 리플렉터 사용으로 측정 부품에 대해 “고정된” 기준계를 생성하므로 사용자가 측정 과정 중 원하는 방식으로 물체 이동 가능
  • 0.064 mm의 용적 정확도
  • 0.2 ~ 10m 크기 부품의 정확한 측정
  • 손쉬운 현장 보정을 통해 시간에 따른 정확도 차이 없음
TRUsimplicity
  • 제품 고정 불필요: 측정 중 언제든지 부품 및 시스템 이동 가능
  • 다목적 3D 스캐닝을 통해 모든 유형의 색상 및 재료와 함께 흑색, 다색 및 광택 표면까지도 스캔 가능
  • 훨씬 크고 확장 가능한 측정 용적
  • 자동 얼라인먼트: 옵티컬 리플렉터 사용으로 다시 얼라인먼트할 필요 없이 반복 검사 가능
  • HandyPROBE Next™ 추가로 프로빙 기능 옵션을 갖춤
  • 다기능 원격 제어로 보다 손쉽게 로봇 학습 가능
  • 단기간에 사용법 학습 가능 및 직관적인 작동
속도
  • 출시 제품 중 가장 빠른 3D 스캐너: 이전 제품보다 12배 이상 빠름
  • 모든 레이저 스캐너 중 가장 빠른 측정 속도: 초당 480,000회 측정
  • 자동 메쉬 출력: 데이터 수집 완료 직후 파일 사용 가능
  • 빠른 워크플로우 통합: 실제 물체에서부터 검사 워크플로우까지 경로가 가장 빠름

기술 사양

  MetraSCAN 750-R™ MetraSCAN 750-R™​|Elite
정확도 (1) 최대 0.030mm
용적 정확도 (2)
(작업 용적 기준)
9.1 m3 0.086mm 0.064mm
용적 정확도 (2)
(작업 용적 기준)
16.6 m3 0.122mm 0.078mm
MaxSHOT 3D에서 용적 정확도 (3) MaxSHOT Next™ 0.060 mm + 0.025 mm/m 0.044 mm + 0.025 mm/m
MaxSHOT 3D에서 용적 정확도 (3) MaxSHOT Next™|Elite 0.060 mm + 0.015 mm/m 0.044 mm + 0.015 mm/m
해상도 0.050mm
스캐닝 면적 275 x 250mm
초점 거리 300mm
피사체 심도 200mm
광원 7 레이저 교차(+ 1 추가 라인)
레이저 등급 2M(시력 보호)
측정 속도 초당 480,000회 측정
중량 스캐너: 1.38kg
C-Track: 5.7kg
치수 (LxWxH) 289 x 235 x 296mm
작동 온도 범위 5 ~ 40°C
작동 습도 범위(비응결) 10–90%
인증 EC 준수(전자기 호환성 지침안, 저전압 지침안, 무선 장비 및 통신 장비), 충전용 배터리와 호환 가능(해당하는 경우), IP50, WEEE
모두 보기

품질이 중요한 경우

현장 작업 조건에 최적화된 계측 등급 3D 스캐닝 사용

애플리케이션

생산 라인에서 바로 정확한 측정을 수행할 수 있게 해주는 MetraSCAN 3D R-Series

검사

  • 대량 생산을 위한인라인 검사 - 일일 수백개 부품 처리 가능
  • 0.5 ~ 3m 크기 부품의 인라인 검사
  • 부품-CAD 분석
  • 공급업체 제품 품질 검사
  • 원본 부품 또는 제작 툴링에 대한 3D 모형 적합성 평가
  • 원본 대비 제작 제품의 적합성 평가

소프트웨어

VXelements: Creaform의 3D 소프트웨어 플랫폼 및 애플리케이션 세트

로봇 장착형 광학 CMM 스캐너에는 Creaform의 VXelements™ 3D 플랫폼과 애플리케이션 세트가 적용됩니다. VXelements의 탁월한 기능에 기반하는 Creaform MetraSCAN 750-R™ 3D 스캐너는 시중에 출시된 다른 고품질 스캔 장치보다 우수한 표면 품질을 제공합니다. 최고의 검사 소프트웨어와 호환되는 Creaform의 생산 현장 3D 스캐너는 자동화된 고품질 스캔 솔루션을 대표하는 이름입니다.

  • 표면 최적화 알고리즘
  • 최적화된 메쉬 출력
  • 스캔 해상도에 한계가 없음: 스캔 전후에 언제든지 해상도를 변경할 수 있습니다.
  • 이전에 수집한 원시 데이터의 메쉬 재생성
  • 홀 채움, 스마트 간략화(메쉬 정의의 손실 없음), 경계 필터 등의 메쉬 최적화 기능

뛰어난 검사 소프트웨어와 호환 가능한 MetraSCAN 3D R-Series

  • Metrologic Group – Metrolog X4 i-Robot
  • 3D Systems – Geomagic Solutions
  • Dassault Systèmes – CATIA V5, SOLIDWORKS
  • InnovMetric Software – PolyWorks
  • Delcam – PowerINSPECT
  • BuildIT Software & Solutions – BuildIT
  • New River Kinematic – SpatialAnalyzer
  • PTC – Pro/ENGINEER
  • Siemens – NX 및 Solid Edge
  • Autodesk – Inventor, Alias, 3ds Max, Maya 및 Softimage
  • Verisurf – VerisurfMeasure

부속품

가상 측정실

단일 네트워크로 최대 4개의 C-Track을 연결하는 C-Link 기능을 사용하면 가상 측정실을 생성할 수 있습니다. C-Track 광학 트래커를 이동시킬 필요 없이 프로빙과 3D 스캐닝 작업을 완벽하게 수행할 수 있습니다.

자세히 알아보기

MaxSHOT 3D

MaxSHOT 3D™ 휴대용 광학 좌표 측정 시스템은 측정 정확도와 속도를 향상시키는 Creaform의 보조 시스템이며, 누구나 쉽게 사용할 수 있도록 간결한 프로세스에 초점을 맞추어 설계되었습니다.

자세히 알아보기

응용 업계

광학 측정 및 산업 자동화 공정의 생산성과 효율성을 높이고 싶으십니까?

Creaform의 숙련된 전문가가 귀사의 치수 검사 작업을 한 차원 높은 수준으로 끌어올릴 수 있도록 도와드리겠습니다.
