CUBE-R

자동 품질 관리를 위한 턴키 또는 맞춤형 솔루션

CUBE-R은 진동이 있는 생산 환경이나 복잡한 표면에서도 뛰어난 정밀도를 유지하며, 생산성 향상, 품질 개선, 운영 비용 절감을 동시에 실현할 수 있는 고성능 산업용 측정 셀입니다.
스마트 오프라인 프로그래밍, 고속 프레임 기반의 전체 필드 3D 데이터 처리, 병렬 프로세싱을 통한 최단 사이클 타임을 제공하여, 제조업체가 더 적은 자원으로 더 많은 검사를 수행하고 비용을 절감할 수 있도록 지원합니다. 궁극적으로는 100% 검사와 무결점 납품(zero-defect delivery)을 향한 생산 환경을 구축할 수 있습니다.

진동이 심한 생산 환경에서도 흔들림 없는 정밀도

복잡한 표면도 사전 준비 없이 완벽하게 스캔

사용자의 실제 상황에 맞춰 조정 가능한 턴키 또는 맞춤형 솔루션

모든 숙련도 수준에서 쉽게 접근 가능한 자동화 시스템

CUBE-R 솔루션

고객 요구에 맞는 다양한 구성 제공

CUBE-R은 모듈형 설계를 기반으로 다양한 구성에 대응할 수 있는 고생산성 산업용 측정 셀로, 현재의 부품 크기에 맞춰 최적화할 수 있으며 향후 생산 요구에도 유연하게 확장 가능합니다. 크레아폼 엔지니어링 팀은 고객의 치수 측정, 로봇 자동화, 안전 요건에 맞춰 하드웨어부터 소프트웨어까지 CUBE-R을 완전히 맞춤화할 수 있습니다. 빠른 구축이 필요한 고객을 위해, CUBE-R은 최대 부품 크기 기준으로 각각 2m, 3m, 4m까지 지원하는 세 가지 표준 턴키 모델(M2™, M3™, M4™)로도 제공됩니다.

M2

M3

M4

고객 레이아웃

CUBE-R 옵션 안내

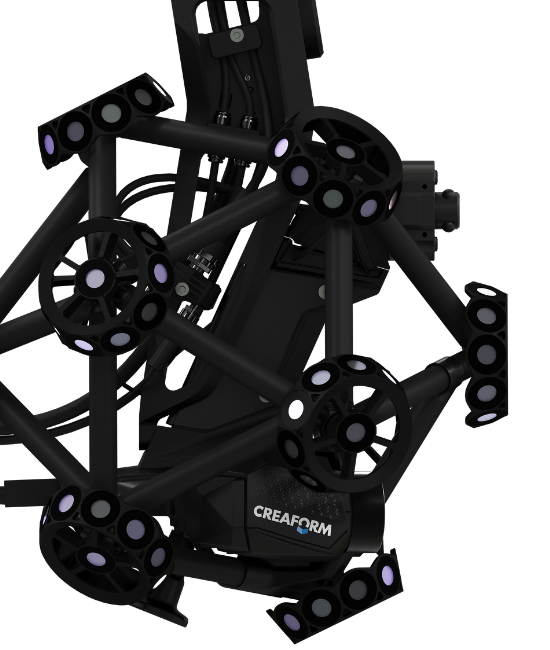

MetraSCAN 3D-R

자동화 품질 관리를 위한 로봇 장착형 광학 CMM 스캐너

MetraSCAN-R BLACK|Elite

표면 측정이 많은 제픔에 적합한 최고의 3D scanner

MetraSCAN-R BLACK™|Elite는 3D 스캐닝의 성능을 한 단계 끌어올린 고성능 솔루션입니다. 45개의 레이저 라인과 넓은 측정 범위를 통해 빠른 데이터 수집이 가능하며, 독자적인 다이내믹 트래킹 기술을 통해 진동이 있는 생산 환경에서도 고정밀의 연속 3D 측정을 안정적으로 제공합니다.
MetraSCAN-R BLACK|Elite 는 대형 주물, 대형 자동차 및 중공업 부품 또는 기타 복잡한 부품이나 조립품을 포함하여 다양한 유형의 재료 및 마감재를 갖춘 부품에 적합합니다.

광원
45개 레이저 라인

초당 측정 속도
1,800,000 회/초

스캔 영역
310 x 350mm(12.2 x 13.8인치)

MetraSCAN-R BLACK|Elite HD

가장자리, 트림 및 경계가 많은 제품을 위한 최고의 3D scanner

MetraSCAN-R BLACK|Elite은 MetraSCAN-R BLACK™|Elite HD 의 고성능 기술을 기반으로 하면서도 자동차 시장의 요구를 훨씬 더 잘 해결할 수 있는 향상된 해상도를 제공합니다. 최적화된 화각으로 설계된 MetraSCAN-R BLACK|Elite HD는 금형 부품과 같은 까다로운 애플리케이션에 대해 속도 및 반복성 측면에서 향상된 성능을 제공합니다.

광원
69개 레이저 라인

초당 측정 속도
3,000,000회/초

스캔 영역
190 x 170mm(7.5 x 6.7인치)

속도

MetraSCAN 3D-R을 사용하면 하루에 수백 개의 부품을 측정할 수 있습니다. 대량 생산 환경의 라인 검사에 적합한 이 솔루션은 부품에 대해 보다 면밀한 품질 관리를 실현합니다. 손쉬운 통합부터 빠르고 간편한 설치까지 MetraSCAN 3D-R은 자동화된 품질 관리 프로세스의 속도를 높이고 출시 기간을 단축하는 도움을 드립니다.

빠른 측정 속도
초당 최대 3,000,000회 측정의 짧은 주기 시간

빠른 측정 속도
표면 처리, 트림 및 형상의 영향을 받지 않음

고밀도 스캐닝 영역
69개의 레이저 라인

정확도 및 분해능

계측 등급의 정확도, 재현성 및 분해능을 갖춘 MetraSCAN 3D-R은 표면, 트림 또는 형상에 상관없이 고품질 결과를 제공합니다. MetraSCAN 3D-R은 고정된 측정 구성이 없기 때문에 작업 현장 조건의 산업 자동화를 위해 설계된 3D 스캐너라고 할 수 있습니다. 동적 참조를 가능하게 하는 C-Track 광학 추적기 덕분에 3D 스캐너와 부품 모두 검사 중에 이동이 가능하면서 부품 정렬은 물론 측정 정확도와 신뢰성도 유지됩니다.

동적 참조로 작업 현장에서 높은 정확도 실현
불안정 요인, 진동 및 열 변화에 관계없이 작업 현장 조건에서 0.025 mm(0.0009인치)의 정확도 제공

신뢰할 수 있는 인수 테스트
VDI/VDE 2634 파트 3 표준 기반
ISO 10360 표준 기반
ISO/IEC 17025: 2017 인증 실험실

체적 정확도
0.078 mm (0.0031 인치)

높은 분해능
0.015 mm (0.0006 인치)

활용성

광학 및 블루 레이저 기술의 우수성을 결합한 MetraSCAN 3D-R은 광택이 있는 표면이나 반사율이 다양한 물체에 대해 고효율 3D 스캔을 생성하고 다양한 부품 크기와 다양한 표면 형상을 측정할 수 있습니다. MetraSCAN 3D-R은 산업용 로봇을 사용한 맞춤형 솔루션 또는 Creaform의 CUBE-R과 결합한 완전한 턴키 측정 솔루션으로 제공됩니다.

블루 레이저 기술
광택이 있고 빛을 반사하는 표면에 이상적

구성 및 사용자 지정 가능한 포트폴리오
모듈식 디자인 덕분에 무한한 구성 가능

넓은 부품 크기 범위
다양한 부품 크기와 형상에 적합

맞춤형 통합 가능

단순한 운영

작동 단순성, 계측 소프트웨어와의 호환성 및 오프라인 프로그래밍을 갖춘 MetraSCAN 3D-R은 사용자의 전문 지식이나 경험 수준에 관계없이 모든 사람이 액세스할 수 있습니다.사용자 인터페이스를 통해 로봇 공학이나 계측에 능숙하지 않은 작업자도 크기, 모양 또는 복잡성과 관계없이 부품을 간단하게 측정할 수 있습니다. 측정 완료 후 품질 관리 엔지니어는 결과를 검토 및 분석하는 고부가 가치 작업에 집중할 수 있습니다.

작업 현장 운영자가 쉽게 이용
로봇 공학이나 계측에 대한 전문 지식 불필요

지원되는 로봇
산업용 및 협동 로봇과 호환 가능

단일한 제공업체에서 자동화와 검사 제공(동일한 소프트웨어 제품군)
타사 계측 소프트웨어 역시 사용 가능

디지털 트윈 환경
Automation 을 통한 스캐닝 인텔리전스 및 자동 로봇 경로 프로그래밍

MetraSCAN 3D-R과 함께 하는 통합 솔루션

3D 스캐닝 CMM은 검사 요구, 특수 산업 및 제조 공정에 도입할 수 있습니다. 모든 로봇 브랜드 및 모델과 호환되어 로봇 시스템 통합 사업자에 완벽한 솔루션을 제공합니다.

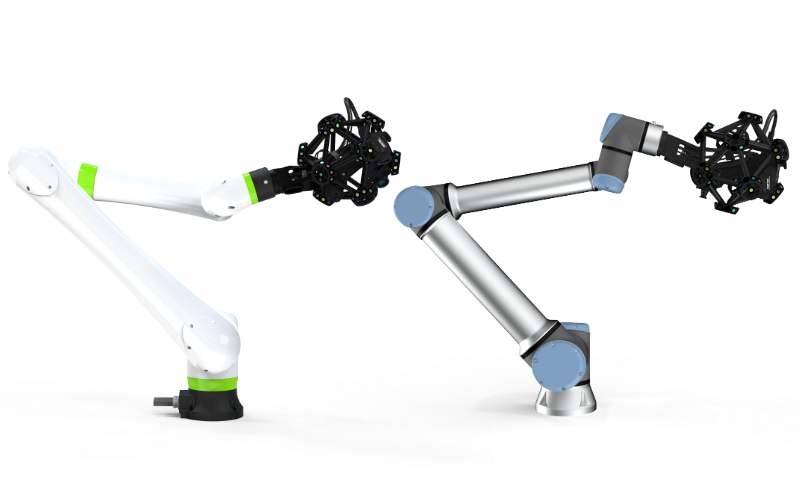

통합 솔루션 - 협동 로봇
자동화를 막 시작한 사용자를 위해 설계된 이 턴키 솔루션의 협동 로봇(Cobot)에는 MetraSCAN 3D-R을 탑재하고 있습니다. 간편하고, 효율적이며, 안전한 로봇 배치를 원하는 제조업체의 특수한 요구 사항을 충족합니다. 이 자동 측정 시스템은 공간이 제한된 계측 랩에 적합하며, 안전 인클로저가 필요하지 않아 더욱 경제적인 솔루션입니다.
- 간편한 설치, 간단한 배치
- 가볍고 컴팩트한 디자인
- 사용자에게 안전함
- 자동화 지원
코봇 설치 및 레이아웃 최적화: Creaform은 코봇 설치를 위한 전문 지식을 제공하며, 매우 전문화된 실험실 검사부터 완전 자동화된 로봇 지원 품질 관리에 이르기까지 맞춤형 레이아웃의 최적화를 보장합니다.

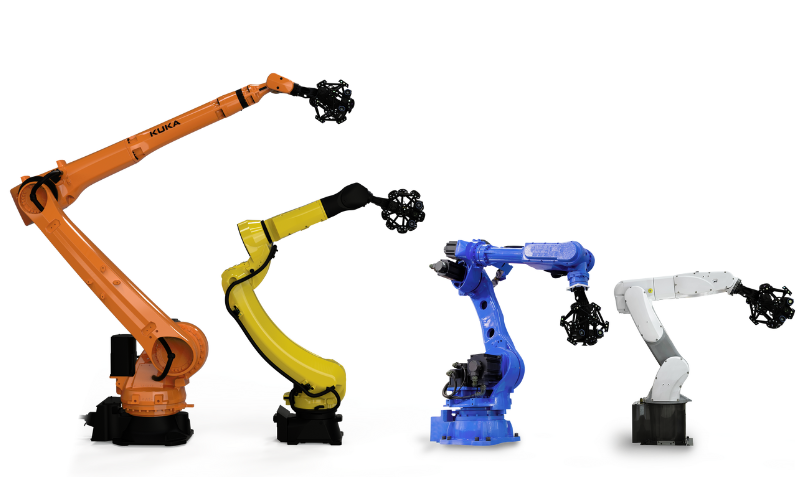

통합 솔루션 - 산업용 로봇
복잡한 구성이 필요하지 않은 MetraSCAN 3D-R은 작업 현장의 자동화 시스템을 위해 설계되었습니다. 강력하고 혁신적인 광학 CMM 스캐너는 모든 산업용 로봇에 장착할 수 있으며 시스템 통합업체와 협력하여 모든 유형의 통합 프로젝트를 처리합니다.
- 생산성 및 처리량 극대화
- 로봇암 리치 증가 (대형 측정물 대응)
- 견고한 디자인

Creaform Metrology Suite™

디지털 트윈 환경 소프트웨어 모듈

MetraSCAN 3D-R은 Creaform Metrology 제품군에 포함된 오프라인 프로그래밍 소프트웨어 모듈인 자동화와 원활하게 작동하여 3D 스캐닝 또는 로봇공학 비전문가도 최단 사이클 타임 안에 최적의 치수 측정을 달성할 수 있도록 해줍니다.

더 알아보기

귀하의 소프트웨어와 호환 가능

부가 기능

이 휴대용 광학 좌표 측정 시스템은 대형 부품이 관련된 광범위한 응용 분야에서 사진 측량 기술의 정확도와 속도를 실현합니다.

MaxSHOT 3D Optical coordinate measuring system

가상 계측 랩

고유한 가상 CMM 공간을 만들어 Creaform의 프로빙 및 3D 스캔 솔루션이 주는 혜택을 누리면서 육중한 하드웨어가 차지하던 공간을 효과적으로 활용하십시오.

Scanning in virtual metrology lab

기술 사양

전체 사양 보기
