Neu 3D-Scan-CMM: CUBE-R
3D-Scan-CMM: CUBE-R

Neu 3D-Scan-CMM: CUBE-R

Die schnellste schlüsselfertige 3D-Koordinatenmessmaschine

CUBE-R™ ist eine schnelle, zuverlässige und effiziente schlüsselfertige Komplettlösung für automatisierte Qualitätssicherungsanwendungen. Dieses automatisierte 3D-Messgerät arbeitet mit dem MetraSCAN 3D-R, einem leistungsstarken, robotergeführten optischen 3D- Scanner, der in Fabrikautomatisierungssysteme integriert werden kann, ohne Kompromisse bei der Genauigkeit einzugehen. Es ist die perfekte Alternative zur Lösung aller Produktivitätsprobleme, die durch Engpässe an herkömmlichen Koordinatenmessgeräten (KMG) verursacht werden. Im Gegensatz zu bereits bestehenden Lösungen versetzt unsere 3D-Scanmaschine Fertigungsunternehmen in die Lage, die Möglichkeiten der optischen 3D- Messung und der industriellen Automatisierung kombiniert zu nutzen. Diese KMG- Messmaschine maximiert den Produktionszyklus und den Durchsatz, was zu einer besseren Produktqualität führt.

Vorteile

Neue Funktionen
  • Hohe Produktivität: Führt Inspektionen von bis zu mehreren hundert Teilen pro Tag durch (auch an komplexen Oberflächen)
  • Komplett schlüsselfertige Lösung: Keine Integration erforderlich, komplett geschlossen und betriebsbereit
  • Reduzierter Platzbedarf: Eine komplette schlüsselfertige Lösung auf 4,1 m x 4,1 m x 3,1 m mit flexibler Werkhallenkonfiguration
  • Multitasking: Maximiert den Produktionszyklus und Durchsatz, da die Datenerfassung und Analyse gleichzeitig in einem kontinuierlichen und ununterbrochenen Messablauf durchgeführt werden
  • Automatisiertes Feldkalibrierverfahren: Keine allmählichen Präzisionsschwankungen und für Dauerbetrieb ausgelegt
  • Robustes Industriedesign: Angepasst an Bedingungen und Umgebungen in Werkhallen
TRUaccuracy
  • Hochpräzise Messungen: Genauigkeit von bis zu 0,030 mm, Auflösung von bis zu 0,050 mm, hohe Wiederholbarkeit und rückführbare Zertifikate
  • Volumetrische Genauigkeit: Bis zu 0,078 mm
  • Integrierte Photogrammetrie: Automatisierter Prozess zur Maximierung der volumetrischen Genauigkeit
  • Dynamische Referenzierung: Optische Reflektoren schaffen ein Referenzsystem, das am Teil „verriegelt“ ist. Das System ermöglicht Bewegungen des Teils und eliminiert den Einfluss von Vibrationen auf den Messprozess und die Ergebnisse
  • Teilegrößenbereich: Teile bis zu 3 m
  • Automatisiertes Feldkalibrierverfahren: Kein Genauigkeitsverlust im Laufe der Zeit
TRUsimplicity
  • Komplett schlüsselfertige Lösung: Keine Integration erforderlich, komplett geschlossen und betriebsbereit
  • Reduzierter Platzbedarf: Eine komplette schlüsselfertige Lösung auf 4,1 m x 4,1 m x 3,1 m mit flexiblen Werkhallen-Konfigurationsmöglichkeiten; Teile von 3 m können während der Messung jederzeit frei gedreht werden (360°)
  • Einfache Benutzeroberfläche: Auf minimale Interaktion des Anwenders und für die Ausführung automatisierter Prüfungen ausgelegt
  • Kein menschliches Eingreifen notwendig: Bedienung durch einfachen Knopfdruck möglich
  • Minimaler Schulungsaufwand: Einfache Bedienung und kurze Einarbeitungszeit, um mit einem hohen Produktionstempo Schritt halten zu können
  • Mehrzweck: Scannt alle Arten von Materialien, auch schwarze, mehrfarbige und glänzende Oberflächen
  • Automatische Ausrichtung: Optische Reflektoren ermöglichen wiederholte Prüfungen ohne Neuausrichtung
  • Multifunktions-Fernbedienung: Für eine einfachere Programmierung der Scansequenz
Geschwindigkeit
  • Hohe Produktivität: Führt Inspektionen von bis zu mehreren hundert Teilen pro Tag durch (auch an komplexen Oberflächen)
  • Multitasking: Maximiert den Produktionszyklus und Durchsatz, da für einen kontinuierlichen und ununterbrochenen Messablauf Datenerfassung und Analyse gleichzeitig durchgeführt werden
  • Höchste Messrate unter allen Laserscannern: 480.000 Messungen/Sekunde
  • Automatische Netzausgabe: Sofort nach Abschluss der Übernahme gebrauchsfertige Dateien
  • Schnelle Integration in Arbeitsabläufe: Schnellster Weg von physischen Objekten zum Prüfablauf
  • Großer Scanbereich: 7 Laser-Fadenkreuze



Technische Daten

CUBE-R

Abmessungen 4,1 m x 4,1 m x 3,1 m
Max. Teilegröße Bis zu 3 m
Max. Teilegewicht Bis zu 1,500 kg
Automatisierte Achsen 7
Einlauf Rolltor mit Sicherheit
Öffnungsbreite 3,1 m
Bodenmontage oder Verankerung Erforderlich
Ladekonzept Manuell, Transportwagen, Hubwagen, Gabelstapler

MetraSCAN 3D-R

  MetraSCAN 750-R™​|Elite
Genauigkeit (1) Bis zu 0,030 mm
Volumetrische Genauigkeit (2) Teile bis 3 m 0,078 mm
Auflösung 0,050 mm
Scanbereich 275 x 250 mm
Erforderlicher Abstand 300 mm
Tiefenschärfe 200 mm
Lichtquelle 7  Laser-Fadenkreuze (+ 1 zusätzliche Linie))
Laserklasse 2M (augensicher)
Messrate 480.000 Messungen/Sekunde
Gewicht Scanner: 4,46 kg
Scanner und Kalibrierleiste: 5,70 kg
C-Track: 5,7 kg
Trägheitsgrenze J6: 0,221 Kg-m2
J6: 2,250 Kgf-cm-s2
Abmessungen (LxBxH) 289 x 235 x 296 mm
Betriebstemperaturbereich 5–40°C
Betriebsluftfeuchtigkeitsbereich  (nicht kondensierend) 10–90%
Zertifizierungen EC-Konformität (Elektromagnetische Verträglichkeitsrichtlinie, Niederspannungsrichtlinie, Funkgeräte und Telekommunikationsgeräte), kompatibel mit wiederaufladbaren Batterien (falls zutreffend), IP50, WEEE
Alles zeigen



LASSEN SIE BEI DER GENAUIGKEIT KEINE KOMPROMISSE ZU

Verlassen Sie sich auf das schnellste und wirklich exakte schlüsselfertige 3D-Scanner KMG

Anwendungen

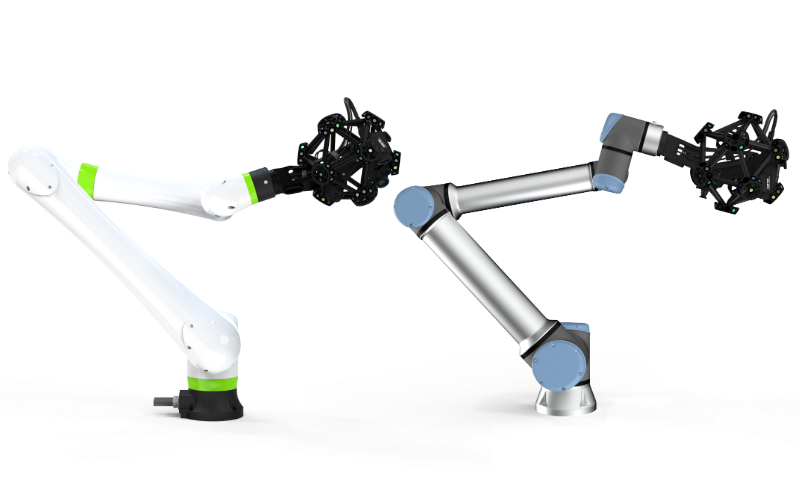

Der MetraSCAN 3D-R ermöglicht hochpräzise Messungen bei Produktionslinienprüfungen

Qualitätssicherung/Prüfung

  • Produktionslinienprüfungen in der Massenproduktion von bis zu mehreren hundert Teilen/Tag
  • Produktionslinienprüfungen von Teilen bis zu 3 m
  • Stanzteile (Karosserie, Autotür, Frontend usw.)
  • Prüfung großer Teile
  • Rohbau (BIW)
  • Qualitätssicherung Prüfung von Zulieferteilen
  • Konformitätsbewertungen von 3D-Modellen gegen Originalteile oder Produktionswerkzeuge
  • Konformitätsbewertungen gefertigter Teile gegen Originalteile

Software

VXelements: 3D-Softwareplattform und Anwendungssuite von Creaform

3D-Scanner KMG laufen unter VXelements™ der 3D-Softwareplattform und Anwendungssuite von Creaform für die gesamte Produktpalette von 3D-Scan- und Messtechnologien. Sie kombiniert alle für die Datenerfassung notwendigen Werkzeuge in einer benutzerfreundlichen, einfachen und schlanken Oberfläche. Die Echtzeit- Visualisierungsfunktionen vermitteln ein einfaches und dennoch effizientes 3D-Scanner- Erlebnis. In automatisierten Anwendungen liefert die Produktivitätsschnittstelle Echtzeit- Leistungsindikatoren.

Metrascan 3D-RIST KOMPATIBEL MIT DER FÜHRENDEN PRÜFSOFTWARE

Zubehör

R-Series Productivity Station

Produktivitätsstation der R-Series

Diese Produktivitätsstation ist für Anwendungen mit hohen Produktivitätsanforderungen ausgelegt, wenn z. B. die Zyklusdauer reduziert und die Produktivität erhöht werden sollen.

  • Multitasking: Vorhandenes Datenmaterial kann bereits während der Erfassung neuer Daten ausgewertet werden, so dass ein kontinuierlicher Betrieb des Roboters gewährleistet wird
  • Einfache Benutzeroberfläche: Auf minimale Interaktion des Anwenders und für die Ausführung automatischer Prüfungen ausgelegt
  • Robustes Industriedesign: Angepasst an Bedingungen und Umgebungen in Werkhallen
  • Aufbau in drei Abschnitten:
    • Computermodule
    • C-Track- Steuerungen
    • Intuitiver Touchscreen zur vereinfachten Bedienung
  • Zuverlässiges Industrie-PC- Netzwerk: Für erhöhten Durchsatz
  • Lieferumfang:
    • Industrielle Netzwerkcomputer
    • C-Track- Steuerung
    • Touchscreen
    • Ausgelegt für NEMA 12-Umgebungen
    • Leicht auf Rädern zu bewegen
    • Stromversorgung 200-240VAC 50 Hz/60 Hz
    • Kann das I/O-Modul der R-Serie (Ethernet/IP) oder das I/O-Modul der R-Serie (Hardware), VXelements (Scan-Parallelisierungsmodul) enthalten
R-Series Industrial Computer

Industriecomputer der R-Series

Einschubcomputer ohne Bildschirm und Tastatur.

  • Prozessor: Intel i7 6700 3.4 GHz (4+ Kerne))
  • Betriebssystem: Windows 10 64 bits
  • Grafikkarte: NVIDIA Quadro P1000
  • Speicher: 64 GB
  • Festplatte: 1 TB SSD
  • Anschlüsse: USB 3.0
R-Series Turntable

Drehplatte der R-Series

Herausnehmbarer Einlieger für langfristige Installationen. Wesentlich für Kunden mit Teilen vieler unterschiedlicher Größen und/oder Arten.
