CUBE-R

Schlüsselfertige oder angepasste Komplettlösung für die automatisierte Qualitätskontrolle

CUBE-R erfüllt Anforderungen moderner Fertigung hinsichtlich Produktivitätssteigerung, optimierter Produktqualität und geringerer Betriebskosten durch kompromisslose Genauigkeit – selbst bei Vibrationen und auf schwierigen Oberflächen.
CUBE-R verfügt über smarte Offline-Programmierung, vollflächige 3D-Daten mit hoher Bildrate und die kürzeste Zyklusdauer dank paralleler Verarbeitung, sodass Hersteller mit weniger Ressourcen und Kosten mehr prüfen können. Im Endeffekt: Prüfung zu 100 % und fehlerfreie Lieferung.

Kompromisslose Genauigkeit auch bei Vibration in der Produktion

Bestes 3D-Scanning schwieriger Oberflächen – ohne Vorbereitung

Schlüsselfertige oder angepasste Lösungen für jede Gegebenheit

Barrierefreie Automatisierung für alle Fähigkeitsniveaus

Unsere CUBE-R-Lösungen

Verschiedene Konfigurationen für Ihre Bedürfnisse

CUBE-R ist eine hochproduktive modulare Industriemesszelle mit unzähligen Konfigurationsmöglichkeiten. Sie lässt sich an Teile jeder Größe anpassen und ist bei wachsendem Bedarf auch skalierbar. Das Engineeringteam von Creaform kann CUBE-R von Hard- bis Software durchweg kundenspezifisch anpassen, je nach Anforderung an Dimensionen, Robotik und Sicherheit. Für den schnellen Einsatz ist CUBE-R schlüsselfertig auch in drei standardmäßigen Modellen verfügbar: M2™, M3™ und M4™. Unterstützt werden jeweils Teile in Größen bis zu 2 m, 3 m und 4 m.

M2

M3

M4

Kundenspezifische Layouts

Unsere CUBE-R-Optionen

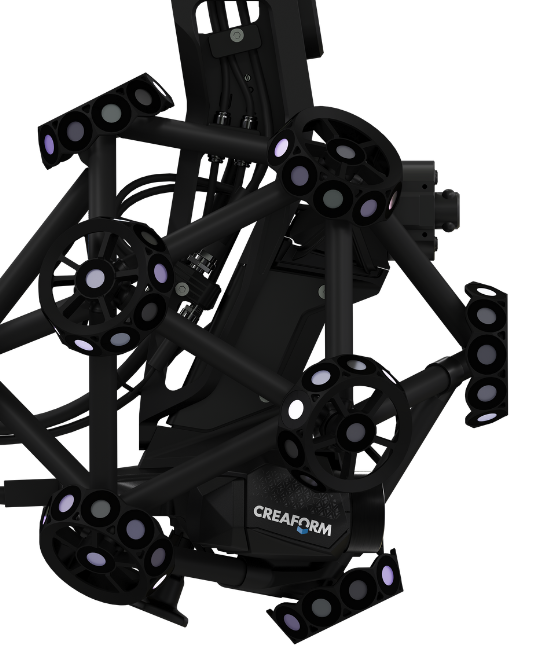

MetraSCAN 3D-R

Robotergeführte optische CMM-Scanner für die automatisierte Qualitätssicherung

MetraSCAN-R BLACK Elite

Beste 3D-Scanner für Teile mit vielen Oberflächen

MetraSCAN-R BLACK™|Elite – 3D-Scanning der nächsten Stufe. Mit 45 Laserlinien und großem Sichtfeld für schnelle Messdatenerfassung. Hochpräzise und kontinuierliche 3D-Messungen sind auch bei Vibrationen dank dynamischem Tracking kein Problem.
Der MMetraSCAN-R BLACK|Elite eignet sich insbesondere für Bauteile mit vielen Geometrien, unterschiedlichen Materialien und Finishs, einschließlich großer Gussteile, großer Bauteile aus der Automobil- und Schwerindustrie oder andere komplexe Komponenten oder Baugruppen.

Lichtquelle
45 Laserlinien

Messrate
1.800.000 Messungen/s

Scanbereich
310 x 350 mm

MetraSCAN-R BLACK Elite HD

Bester 3D-Scanner für Teile mit vielen Kanten, Trims und Rändern

Basierend auf der gleichen Hochleistungstechnologie wie der MetraSCAN-R BLACK|Elite, bietet der MetraSCAN-R BLACK™|Elite HD
eine höhere Auflösung, um den Anforderungen der Automobilindustrie noch besser gerecht zu werden. Durch ein optimiertes Sichtfeld bietet der MetraSCAN-R BLACK|Elite HD mehr Leistung in Bezug auf Geschwindigkeit und Wiederholbarkeit für anspruchsvolle Anwendungen, wie 3D-Messungen an Blechteilen.

Lichtquelle
69 Laserlinien

Messrate
3.000.000 Messungen/s

Scanbereich
190 x 170 mm

Geschwindigkeit

Der MetraSCAN 3D-R ermöglicht die Messung von Hunderten Teilen täglich. Er ist perfekt für die Prüfung an der Fertigungslinie in der Massenproduktion geeignet und bringt die Qualitätssicherung so nahe zum Teil wie möglich. Von der einfachen Integration bis zur schnellen und simplen Installation, der MetraSCAN 3D-R hilft Ihnen, Ihre automatisierten Qualitätssicherungsprozesse zu beschleunigen – und somit Ihre Markteinführungszeit zu verkürzen.

Hohe Messrate
Bis zu 3.000.000 Messungen/Sekunde für kurze Zyklusdauer

Hohe Messgeschwindigkeit
Ungeachtet der Oberfläche, des Beschnitts und der geometrischen Merkmale

Hochdichter Scanbereich
69 Laserlinien

Genauigkeit und Auflösung

Dank seiner messtechnikgeeigneten Genauigkeit, Wiederholbarkeit und Auflösung liefert der MetraSCAN 3D-R hochwertige Ergebnisse, ob für Oberflächen, Beschnitt oder geometrische Merkmale. Der MetraSCAN 3D-R benötigt keine starren Mess-Setups, was ihn zu einem auf die industrielle Automatisierung in Produktionsumgebungen abgestimmten 3D-Scanner macht. Mit dem optischen Tracker C-Track, der eine dynamische Referenzierung ermöglicht, können sich sowohl der 3D-Scanner als auch das Teil bei der Prüfung bewegen – die Teilausrichtung sowie die Messgenauigkeit und Zuverlässigkeit bleiben erhalten.

Genauigkeit im Fertigungsbereich mit dynamischer Referenzierung
0,025 mm (0,0009 in) in Produktionsumgebungen, unabhängig von Instabilitäten, Vibrationen und Temperaturschwankungen

Verlässliche Abnahmeprüfungen
nach VDI/VDE-Norm 2634 Teil 3
nach ISO-Norm 10360
nach ISO/IEC 17025: 2017 akkreditiertes Labor

Volumetrische Genauigkeit
0,078 mm (0,0031 in)

Hohe Auflösung
0,015 mm (0,0006 in)

Vielseitigkeit

Durch die Kombination des Leistungsvermögens optischer und Blaulasertechnologie ist der MetraSCAN 3D-R in der Lage, hocheffiziente 3D-Scans sowohl bei glänzende Oberflächen als auch Objekten mit wechselnder Reflektivität zu erstellen und verschiedene Teilgrößen und unterschiedliche Oberflächengeometrien zu messen. Der MetraSCAN 3D-R ist als individuelle Lösung mit einem Industrieroboter oder mit Creaforms CUBE-R als komplett schlüsselfertige Messlösung verfügbar.

Blaulasertechnologie
Ideal für glänzende und spiegelnde Oberflächen

Konfigurierbares und Individualisierbares Portfolio
Beliebig konfigurierbares Moduldesign

Großer Messbereich für Teilgrößen
Perfekt für unterschiedliche Teilgrößen und Geometrien geeignet

Individuelle Integration möglich

Einfachster Betrieb

Aufgrund der einfachen Bedienung, der Kompatibilität mit der Messsoftware und der Offline-Programmierung ist der MetraSCAN 3D-R für alle zugänglich, unabhängig von den Kenntnissen und Erfahrungen der Benutzer. Die Benutzeroberfläche erleichtert Bedienern, die keine Experten im Bereich Robotik oder Messtechnik sind, das Messen von Teilen unabhängig von deren Größe, Form oder Komplexität. Nach Abschluss der Messungen können sich Qualitätssicherungsingenieure auf die Analyse und Überprüfung der Ergebnisse konzentrieren - beides Aufgaben mit hohem Mehrwert.

Zugänglichkeit für Anwender im Fertigungsbereich
Keine Fachkenntnisse im Bereich Robotik oder Messtechnik erforderlich

Unterstützte Roboter
Kompatibel mit industriellen und kollaborativen Robotern

Einziger Anbieter für Automatisierung und Prüfung (in einer Softwaresuite)
Auch mit Messsoftware von Drittanbietern kompatibel

Digitale Zwillingsumgebung
Roboter-Bahnprogrammierung und smartes Scanning mit Automation

Integrierte Lösungen mit dem MetraSCAN 3D-R

Eine 3D-Scanning-CMM, die sich an Prüfanforderungen, Branchenspezifikationen und Fertigungsprozesse anpassen lässt. Die mit Robotern aller Marken und Modelle kompatible Lösung ist perfekt für Robotersystemintegratoren.

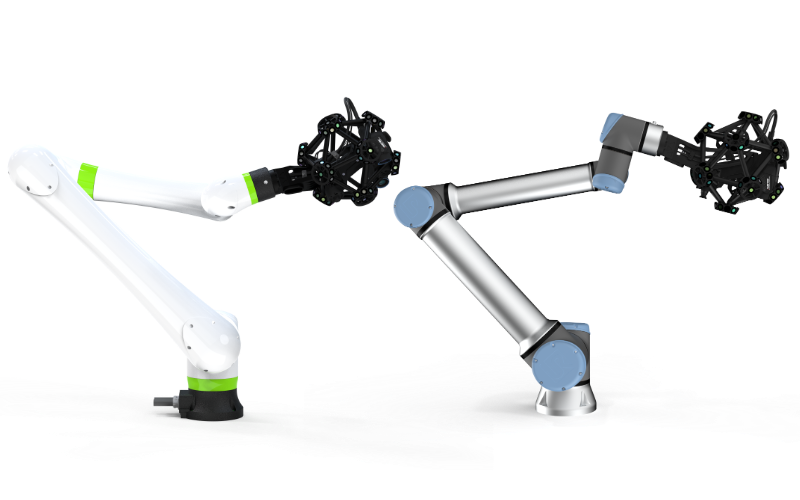

Integrated solutions - Collaborative robot
Wer mit Automatisierung gerade erst beginnt, für den ist diese schlüsselfertige Lösung mit dem MetraSCAN 3D-R, der von einem kollaborativen Roboter (Cobot) geführt wird, ideal. Speziell für Hersteller, die eine einfache, effiziente und sichere Robotikanwendung suchen. Ideal für Messtechnik-Labore mit wenig Platz, denn die Lösung erfordert keine Umhausung, was das automatisierte Messsystem auch erschwinglicher macht.
- Einfache Montage und Anwendung
- Leichte und kompakte Bauweise
- Sicher für Anwender
- Wird von Automation™ unterstützt
Optimierte Cobot-Montage und Layout: Das Know-how von Creaform in der Cobot-Montage gewährleistet optimale kundenspezifische Layouts, von hochspezifischer Laborprüfung bis zur vollautomatisierten robotergestützten Qualitätskontrolle.

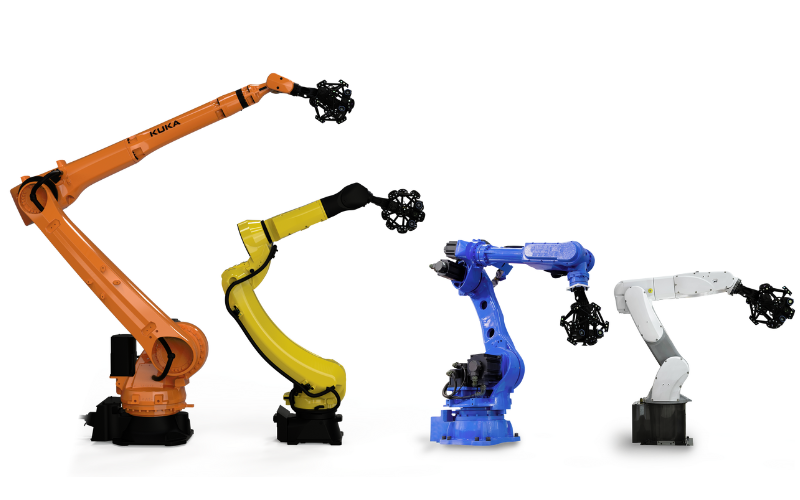

Integrierte lösungen – Industrieroboter
Der MetraSCAN 3D-R benötigt keinen starren Messaufbau und wurde für die industrielle Automatisierung in der Fertigung entwickelt. Der leistungsstarke und innovative optische CMM-Scanner kann auf jedem Industrieroboter montiert werden und eignet sich für alle Integrationsprojekte, die in Zusammenarbeit mit Systemintegratoren erstellt werden.
- Maximale Produktivität und höchster Durchsatz
- Erhöhte Reichweite (größerer Teilegrößenbereich)
- Robustes Design

Creaform Metrology Suite™

Softwaremodul mit digitaler Zwillingsumgebung

Der MetraSCAN 3D-R funktioniert nahtlos mit Automatisierung, einem Softwaremodul für die Offline-Programmierung in der Creaform Metrology Suite, das es selbst Laien im Bereich 3D-Scanning und Robotik erlaubt, optimale Dimensionsmessungen bei kürzester Zyklusdauer zu erhalten.

Weitere Infos

Kompatibel mit Ihrer Software

Add-Ons

Dieses tragbare optische Koordinatenmesssystem bietet die Genauigkeit und Geschwindigkeit der Fotogrammetrie für ein breites Anwendungsspektrum, auch für große Teile.

MaxSHOT 3D Optical coordinate measuring system

Virtuelles Messlabor

Erstellen Sie mit den Abtast- und 3D-Scanlösungen von Creaform Ihren eigenen virtuellen KMG-Raum und verzichten Sie auf sperrige Hardware.

Scanning in virtual metrology lab
