Technische Daten
Innovative Technologie, die TRUaccuracy™, TRUsimplicity™, TRUportability™ und eine hohe Geschwindigkeit für Ihre messtechnischen Anwendungen bietet.
Genauigkeit
0,025 mm
Volumetrische genauigkeit
(bezogen auf Teilegröße)
(bezogen auf Teilegröße)
0,020 mm + 0,040 mm/m
Formfehler (Kugel)
N/A
Formfehler (ebene Fläche)
N/A
Abnahmetest
Basierend auf der Norm VDI/VDE 2634 Teil 3(2)
Messmöglichkeiten
(bei Arbeitsabstand von 0,3 m (1ft))
(bei Arbeitsabstand von 0,3 m (1ft))
Stift0,750 mm
Bohrung1,250 mm
Schritt0,025 mm
Wand0,500 mm
Messauflösung
0,025 mm
Netzauflösung
0,100 mm
Messrate
1.300.000 Messungen/Sekunde
Lichtquelle
22 blaue Laserlinien(3)
(1 zusätzliche Linie)
Arbeitsabstand
200-450 mm
Abstandslänge
250 mm
Teilgrössenbereich (empfohlen)
0,05-4 m
Ausgabeformate
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
Kompatible software(5)
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)(4)
Gewicht
0,94 kg
Abmessungen
(L x B x H)
(L x B x H)
79 x 142 x 288 mm
Verbindungsstandard
1 X USB 3.0
Betriebstemperaturbereich
5-40 °C
Betriebsfeuchtigkeitsbereich
(nicht kondensierend)
(nicht kondensierend)
10-90%
Zertifikate
EC-Konformität (Elektromagnetische Verträglichkeitsrichtlinie, Niederspannungsrichtlinie), kompatibel mit wiederaufladbaren Batterien (falls zutreffend), IP50, WEEE
Patente
(1) Leistungstest nach ISO/IEC-Norm 17025 im akkreditierten Kalibrierlabor von Creaform.
(2) Laserkategorie: 2M (augensicher).
(3) Auch kompatibel mit allen gängigen Mess-, CAD- und Computergrafikprogrammen durch Netz- und Punktwolkenimport.
Internationaler Support, Reparatur und Kalibrierung durch die 3D-Messtechnik-Zentren
Unsere weltweiten Zentren bieten folgende Services* in verschiedenen Sprachen.
Expertenrat
Technischer Support für Software und Hardware
Grund- und erweiterte Reparatur von 3D-Scannern
Wartung und Einstellung von Geräten
Geräteverleih
Austausch von 3D-Scanner-Bauteilen
Weitervermarktung von Ersatzteilen
Garantieerneuerung
* Die Services können je nach 3D-Messtechnik-Zentrum variieren
Präziser Fertigungsprozess von 3D‑Scannern
Creaform entwirft, fertigt und kalibriert die 3D-Scanner HandySCAN 3D mithilfe des hochwertigsten Qualitätsmanagement-Systems entsprechend den anerkannten Standards ISO 9001 und ISO 17025.
Der Abnahmetest HandyScan BLACK basiert auf dem nach ISO 17025 zertifizierten VDI/VDE 2634, der die Garantieüberwachung nach internationalen Standards gewährleistet.
Jeder Scanner wird mit einem personalisierten Zertifikat und vollständig dokumentierten Testergebnissen ausgeliefert.
Hochwertige internationale Messtechnik-Standards
Für Creaform haben Produkt- und Service-Qualität oberste Priorität. Als Pioniere der tragbaren 3D-Messtechnik fühlen wir uns verpflichtet, die Anforderungen unserer Kunden durch innovative Lösungen zu erfüllen. Wir investieren kontinuierlich in verbesserte Prozesse, stellen neue Industriestandards auf und sorgen dafür, dass unsere Kunden rundum zufrieden sind.
Der Abnahmetest HandyScan BLACK basiert auf dem nach ISO 17025 zertifizierten VDI/VDE 2634, der die Garantieüberwachung nach internationalen Standards gewährleistet.
Jeder Scanner wird mit einem personalisierten Zertifikat und vollständig dokumentierten Testergebnissen ausgeliefert.
Hochwertige internationale Messtechnik-Standards
Für Creaform haben Produkt- und Service-Qualität oberste Priorität. Als Pioniere der tragbaren 3D-Messtechnik fühlen wir uns verpflichtet, die Anforderungen unserer Kunden durch innovative Lösungen zu erfüllen. Wir investieren kontinuierlich in verbesserte Prozesse, stellen neue Industriestandards auf und sorgen dafür, dass unsere Kunden rundum zufrieden sind.

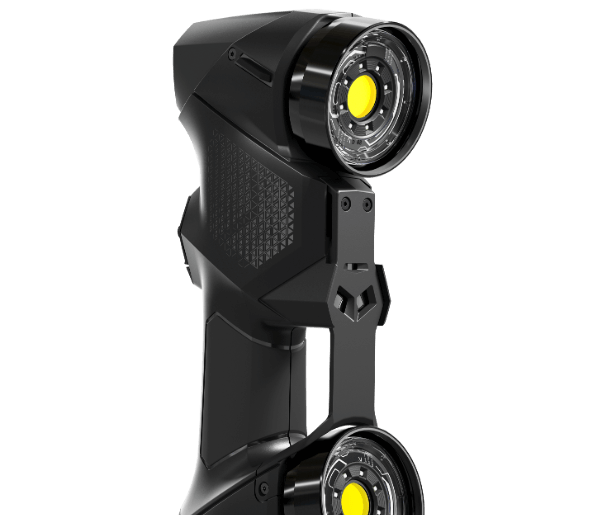

Haben Sie Interesse am HandySCAN 3D BLACK Series?
