Die Silver Atena GmbH ist eines der führenden Unternehmen für die Entwicklung von Leistungselektronik und sicherheitsrelevanten Komponenten. Seit über 25 Jahren werden hochwertige, zuverlässige, sichere und innovative Elektronikbaugruppen für verschiedene Branchen entwickelt; inklusive aller mechanischen Sonderbauteile und Gehäusedesigns.
Haupttätigkeit von Silver Atena:
- Fahrzeugtechnik: Entwicklung von Leistungselektronik für Elektromobilität, emissionsfreie Antriebssysteme und Elektrifizierung von Fahrzeugfunktionen.
- Luft- und Raumfahrt: Lieferung sicherheitsrelevanter Elektronikbauteile für Flugtriebwerke und Systeme für urbane Luftmobilität.
- Wasserstoff- und Batterietechnik: Entwicklung und Lieferung von Komponenten für Brennstoffzellen und Wasserstoffantriebssysteme.
- Industrieanwendungen: Industrielle Anwendungen von Silver Atena wie etwa Lösungen für Schifffahrt und Windenergie zeichnen sich durch hohe Zuverlässigkeit und Effizienz aus.
An verschiedenen Standorten wurde Silver Atena so zu einem zuverlässigen Partner und Marktführer in der Elektronikentwicklung.
Aufgabe: Grenzen herkömmlicher Messverfahren überwinden
Die sicherheitsrelevanten Produkte von Silver Atena erfordern neue Wege in Sachen Innovation und Konformität.
Zu den herkömmlichen 3D-Messverfahren gehörten manuelle Prüfung und Methoden, die den Ansprüchen der Firma nicht mehr genügten. Ungenaue Werte führten zu zusätzlichem Prüfungsbedarf, verzögerten die Produktion und verursachten Kosten.
Gerade bei komplexen Geometrien waren manuelle Messungen ineffizient und zeitaufwändig, was die Qualitätskontrolle verzögerte und die Produktion behinderte. Bei Freiformflächen und an schwer zugänglichen Bereichen mangelte es konventionell an Detailschärfe und subjektive Interpretationen führten zu Inkonsistenzen.
Messdaten vollständig zu dokumentieren und zurückzuverfolgen war arbeitsintensiv, was die Qualitäts- und Konformitätskontrolle erschwerte.
Im „Worst Case“ könnten teure Nachbesserungen oder sogar Produktionsverzögerungen und damit unzufriedene Kunden die Folge sein.
Das Team von Silver Atena entschied sich für eine leistungsfähigere 3D-Messtechniklösung mit folgenden Vorteilen:
- Hohe Genauigkeit: Genauigkeit im Mikrometerbereich zur Einhaltung enger Toleranzen.
- Vielseitigkeit: Ein flexibles System, womit verschiedene Teile und Materialien unterschiedlicher Form und Größe für diverse Anwendungen gemessen werden können.
- Geschwindigkeit: Schnelle und genaue Messdaten, um schneller prüfen und produzieren zu können.
- Benutzerfreundlichkeit: Integration von System und Software in bestehende Workflows, schnelle Implementierung und mühelose Qualitätssicherung – alles intuitiv und einfach.
- Datenmanagement: Datenanalyse und -verarbeitung durch die Software für eine vollständige Dokumentation aller Testergebnisse für Audits und Zertifizierungen.
- Schulung und Support: Schnelles Onboarding durch Schulung und zuverlässigen technischen Support, um die synchronisierten Produktionsprozesse möglichst nicht zu unterbrechen.
Lösung: Integration der hochpräzisen 3D-Messlösungen von Creaform

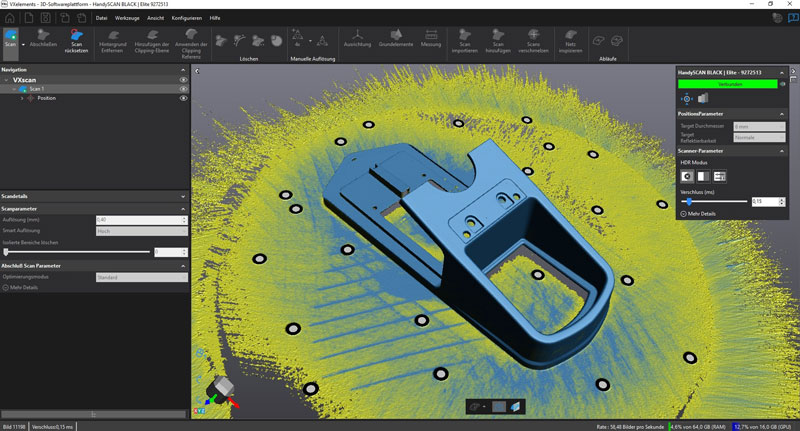

Nach gründlicher Sichtung verfügbarer Technologien entschied man sich bei Silver Atena für den HandySCAN 3D|BLACK Series von Creaform mit der VXinspection-Software. Diese Lösungen erfüllen alle Kriterien von Silver Atena.
„Die Implementierung war einfach. Der 3D-Scanner und die Software ließen sich problemlos in bestehende Prozesse integrieren und sind mit unseren automatisierten Workflows kompatibel“, so Lukas Reckert, Gruppenleiter und zuständig für die Mechanik-Entwicklung bei Silver Atena. „Nach wenigen Tagen waren alle damit vertraut. Unsere Mitarbeiter hatten das System dank der intuitiven Benutzeroberfläche und einfachen Software schnell im Griff.“
Lukas Reckert erläuterte: „Die Lösungen von Creaform ließ sich überraschend stressfrei implementieren. Wir konnten sie also schnell in unsere Produktionsprozesse integrieren.“

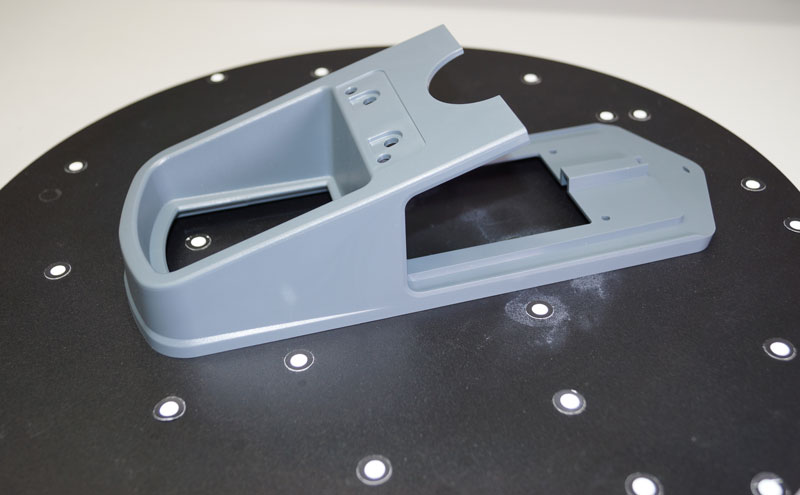

Der 3D-Scanner und die 3D-Scanningsoftware ist bei Silver Atena zur Prüfung der Toleranzen von Zulieferbauteilen im Einsatz. „Wir stellen sicher, dass alle angelieferten Komponenten den technischen Vorgaben entsprechen und unsere Qualitätsstandards erfüllen“, so Reckert.

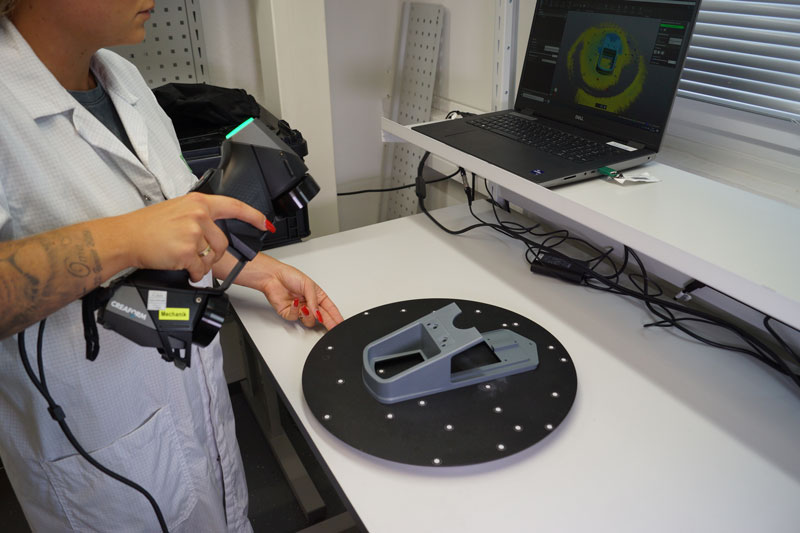

Im Wareneingang werden die Kunststoffteile der iONiX DC-Ladestation gescannt. Je nach Kritikalität wird entweder zufällig oder Teil für Teil verfahren.
Fehlererkennung und Qualitätssicherung sind auch wichtige Anwendungen. Anhand des 3D-Scanners erkennt die Qualitätssicherung Fehler schnell und stellt sicher, dass nur einwandfreie Teile in die Produktion gelangen.

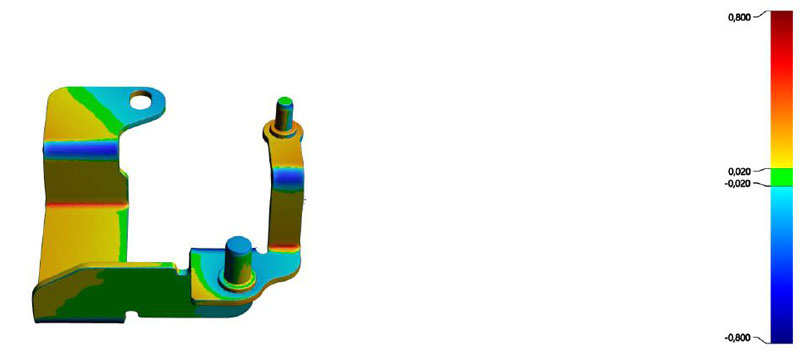

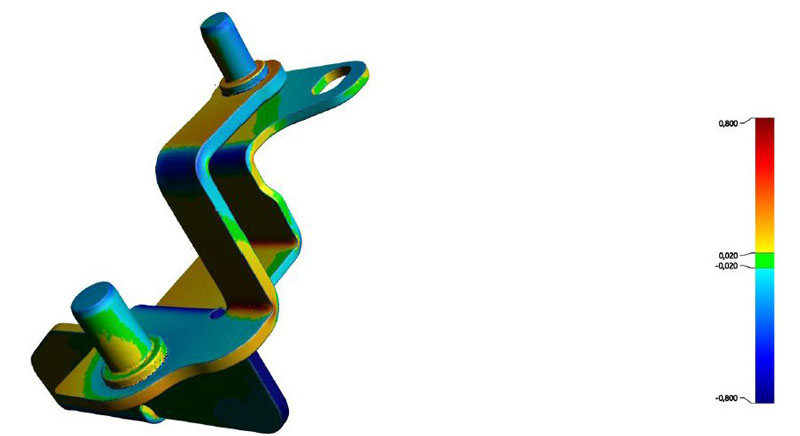

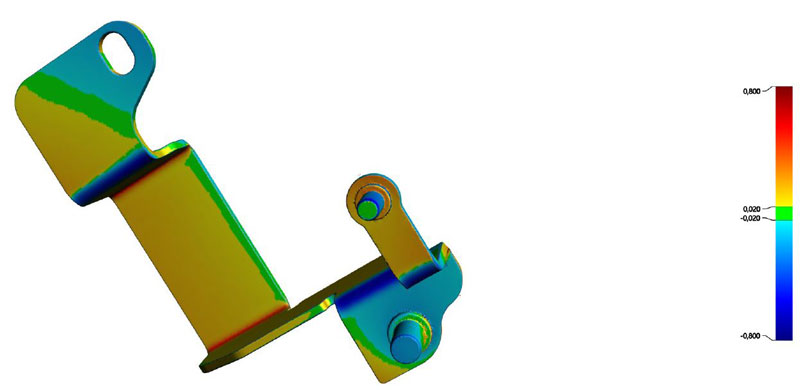

Die Bilder zeigen Verbindungselemente für belastete Sammelschienen in Steuereinheiten starker Elektromotoren. Präzision ist hier aufgrund der erforderlichen Sicherheitsabstände zu anderen Komponenten wichtig. Selbst sehr komplexe Geometrien sind mithilfe des STEP-Modells leicht anhand des Scans vergleichbar. Farbmarkierungen zeigen sofort kritische Abweichungen an. (Werte in mm).
„Wir verwenden auch 3D-Messtechnik für Teile vor und nach Belastungen und Funktionstests. Änderungen zu dokumentieren und potenzielle Fehlerquellen zu identifizieren sichert u. a. die Leistung und Zuverlässigkeit unserer Produkte“, erklärte er.
„Wir verwenden auch 3D-Messtechnik für Teile vor und nach Belastungen und Funktionstests. Änderungen zu dokumentieren und potenzielle Fehlerquellen zu identifizieren sichert u. a. die Leistung und Zuverlässigkeit unserer Produkte“, erklärte er.
„Die Güte von Hochspannungs-Traktionswechselrichtern für Elektrofahrzeuge haben wir z. B. mit dem HandySCAN 3D|BLACK Series geprüft. Leistung und Zuverlässigkeit von Antriebssystemen sind von diesen Steuerungen abhängig. Alle verbauten Komponenten müssen strenge Qualitätskriterien erfüllen.“
Lukas Reckert wies auch auf die leistungsfähige Creaform VXinspection-Software hin. „Mit der Software können 3D-Daten erfasst, analysiert und verarbeitet werden. Dazu können Berichte erstellt und Abweichungen untersucht werden. Feedback in Echtzeit ist sehr hilfreich, um Messungen sofort zu visualisieren und schnell Korrekturen vorzunehmen. Die Software lässt sich nahtlos in bestehende CAD-Systeme und Workflows integrieren und ist mit vielen Dateiformaten und CAD-Programmen kompatibel.“

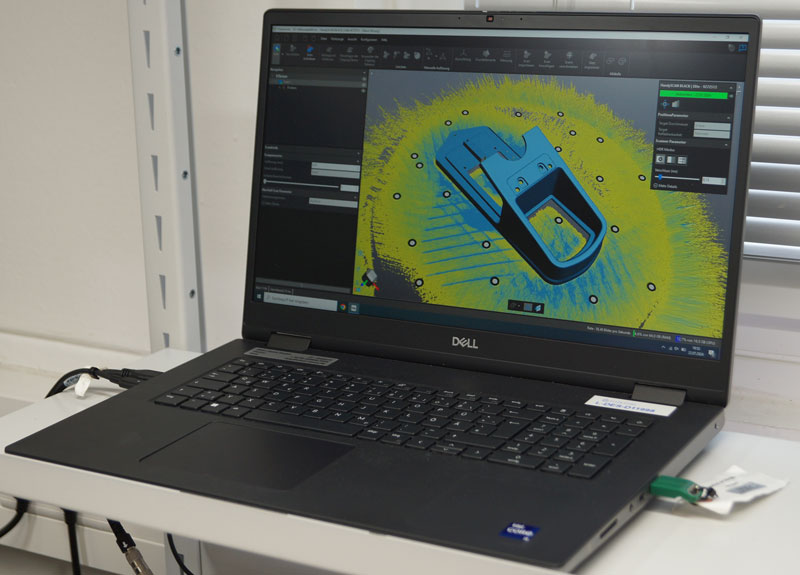

Komponenten werden in der Creaform 3D-Scanningsoftware vollständig dargestellt.
Ergebnisse: Messtechnik mit Gewinn fürs Unternehmen
Laut Lukas Reckert hat man bei Silver Atena mit Creaform und den neuen 3D-Messtechniklösungen durchweg positive Erfahrungen gemacht. „Der Scanner ist sehr leistungsstark und benutzerfreundlich. Dazu kommt die reibungslose Integration in unsere Infrastruktur und optimierte Produktionsprozesse.“
Ergebnisse: Messtechnik mit Gewinn fürs Unternehmen
Laut Lukas Reckert hat man bei Silver Atena mit Creaform und den neuen 3D-Messtechniklösungen durchweg positive Erfahrungen gemacht. „Der Scanner ist sehr leistungsstark und benutzerfreundlich. Dazu kommt die reibungslose Integration in unsere Infrastruktur und optimierte Produktionsprozesse.“
Pluspunkte des HandySCAN BLACK | Elite 3D und der VXinspection für Silver Atena:
- Einhaltung enger Toleranzen
- Reduktion von Nacharbeiten, Ausschuss und damit verbundenen Kosten
- Schnellere Prüfungen und Produktion
- Bessere Dokumentation und Rückverfolgbarkeit
- Mehr Zeit für Aufgaben mit höherem Mehrwert
Ausblick: Einsatz von leistungsfähigem 3D-Scanning für anstehende Prozessoptimierung
Lukas Reckert erläutert, wie man das 3D-Scanning weiter einsetzen wird:
Qualitätssicherung: Mehr Komponenten und Baugruppen sollen gemessen werden, um die Qualität rundum zu kontrollieren und durchweg sicherzustellen.
Forschung und Entwicklung: Verschiedene Materialien sollen nach Belastungstests gemessen werden, um geeignete Materialien für Produkte zu identifizieren.
„Unsere Erfahrungen mit den 3D-Messlösungen von Creaform sind durchweg positiv. Insgesamt sind wir sehr zufrieden und freuen uns auf den weiterhin erfolgreichen Einsatz der Produkte.“
