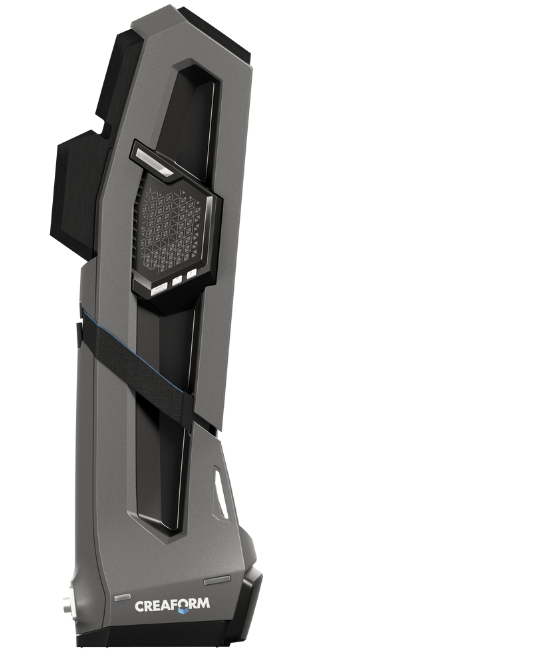

휴대용 3D 스캐너: Go!SCAN 3D

휴대용 3D 스캐너: Go!SCAN 3D

휴대용 3D 스캐너: Go!SCAN 3D

쉽습니다. 빠릅니다. 확실합니다. Go!SCAN 3D™ 스캐너를 소개합니다.

Go!SCAN 3D™ 제품군은 매우 쉽게 사용할 수 있는 휴대용 3D 스캐닝 환경을 제공합니다. 이 스캐너를 사용하면 말 그대로 정말 빠르고 확실한 측정이 가능합니다. 본 3D 핸드헬드 스캐너를 사용하면 또한 풀 컬러의 3D 데이터를 얻을 수 있습니다.

쉽고 빠르고 정확하게 3D 스캔할 수 있는 방법이 필요하십니까? Go!SCAN 3D™은 사용자 입장에서 설계된 제품입니다. 이 셀프 포지셔닝 시스템은 매우 효율적인 프로세스를 통해 어떤 사람이든 사전 경험이나 지식을 갖추지 않고도 사용 가능하며, 스캔 시 시각적인 안내를 제공합니다. 이 스캐너는 혁신적인 기술 덕분에 사전에 따로 준비하거나 설치해야 할 부분이 없으며, 넓은 면적을 스캔할 수 있고, 매우 빠른 속도로 측정이 가능하며, 스캔 후에 데이터를 다시 손봐야 할 필요가 없습니다.

용도가 매우 다양하여 전문가들이 전체 개발 과정 전반에서 광범위하게 사용할 수 있습니다.

장점

TRUsimplicity
  • 혼합 포지셔닝: 부품의 고유 지오메트리와 색상을 사용합니다.
  • 간단한 조작법: 부품을 따로 준비해야 할 필요가 없습니다. 곧바로 스캔을 시작하면 됩니다!
  • 사용자 중심: 숙련도에 관계없이 몇 분 이내에 작동시킬 수 있습니다.
  • 컬러 스캔: 고품질 지오메트리와 컬러를 동시에 원활하게 수집할 수 있습니다.
  • 실시간 시각화: 현재 진행 중인 작업과 앞으로 수행할 작업을 컴퓨터 화면에서 확인합니다.
TRUportability
  • 독립형 장치: 부품 자체가 레퍼런스이며, 외부 포지셔닝 시스템이 필요 없습니다.
  • 어디서든 스캐닝: 휴대용 케이스에 넣어 가지고 다니면서 사내에서 또는 현장에서 곧바로 사용할 수 있습니다.
  • 경량 및 소형: 무게가 1kg 미만이며 좁은 지역에서도 사용이 가능합니다. 휴대용 케이스에 넣어서 가지고 다닐 수 있습니다.
속도
  • 신속: 일반적인 물체는 5분 이내에 스캔할 수 있습니다.
  • 고속 측정 속도: 고속 스캐닝을 통해 대량의 3D데이터를 수집합니다.
  • 자동 메쉬 출력: 정보 수집이 완료되면 즉시 사용 가능한 파일(지오메트리 및 색상)이 생성됩니다.
  • 신속한 워크플로 통합: 사용 가능한 스캔 파일을 후처리 없이 RE/CAD/3D 프린팅 소프트웨어로 불러올 수 있습니다.
TRUaccuracy
  • 전문가 수준의 측정: 0.1mm의 정확성과 0.1mm의 해상도를 제공합니다.
  • 내장 인텔리전스: 고품질의 정확한 3D 데이터를 보장합니다.
  • 타겟 옵션: 스캔 대상 물체에 대한 포지셔닝 정보가 부족할 때 보정을 위하여 다른 타겟을 선택할 수 있습니다.
  • 고정 설치 필요 없음: 스캔 과정에서 스캐너와 물체를 둘 다 움직일 수 있습니다.

기술 사양

  Go!SCAN 20™ Go!SCAN 50™
  Go!SCAN 20해상도가 향상된 Go!SCAN 20은 복잡한 형상의 소형 사물을 스캔하는데 적합합니다. Go!SCAN 50보다 넓은 시계를 제공하는 Go!SCAN 50은 대형 사물을 빠르고 손쉽게 스캔할 수 있는 가장 이상적인 제품입니다.
정밀도 최대 0.100mm
용적 정확도* 0.300mm/m
해상도 0.100mm 0.500mm
측정 속도 550,000측정/초
광원 백색 광원(LED)
포지셔닝 방법 지오메트리 및/또는 색상 및/또는 타겟
스캐닝 면적 143mm x 108mm 380mm x 380mm
초점 거리 380mm 400mm
피사계 심도 100mm 250mm
부품 크기 범위(권장) 0.05–0.5m 0.3m–3.0m
텍스처 해상도 50-250DPI 50–150DPI
Z 축의 해상도 24 bits
소프트웨어 VXelements
출력 형식 .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr
호환 소프트웨어 3D Systems(Geomagic® Solutions), InnovMetric Software(PolyWorks), Dassault Systèmes(CATIA V5 및 SolidWorks), PTC(Pro/ENGINEER), Siemens(NX 및 Solid Edge), Autodesk(Inventor, Alias, 3ds Max, Maya, Softimage)
중량 930g 950g
치수 154 x 178 x 235mm 150 x 171 x 251mm
연결 표준 1 x USB 2.0
작동 온도 범위 15-40°C
작동 습도 범위(비응결) 10-90%
모두 보기

GoSCAN 3D에 관심이 있으십니까?

문의하시면 전문가가 조언해 드리면서 귀사의 요구에 맞는 완벽한 솔루션을 찾도록 도와 드립니다.

애플리케이션

Go!SCAN 3D 스캐너: 제품 수명 주기 관리의 모든 단계에서 가장 유용한 방법입니다.

개념
요구 사항 및 사양

요구 사항 및 사양

  • 경쟁업체 제품 분석
  • 제품 환경 또는 연결/주변 부품의 측정
  • 부품 시장 또는 맞춤형 장비를 위한 기존 제품의 측정
개념 설계

개념 설계

  • 클레이 모델 측정/역엔지니어링
  • 모델 및 실물크기 모형 측정/역엔지니어링
  • 스타일링 및 심미성
개념 성형

개념 성형

  • CAD 파일에 프로토타입 수정 사항 통합
  • 양식 연구, 개념 증명 프로토타입
  • 인체공학적 프로토타입
디자인
CAD 설계

CAD 설계

  • 3D 스캔 - CAD
  • 역엔지니어링(설계 의도 파악)
  • 포장 디자인
프로토타이핑

프로토타이핑

  • 쾌속성형/제조
  • CAD 파일에 프로토타입 수정 사항 통합
  • 프로토타입 검사
테스트,시뮬레이션 및 분석

테스트, 시뮬레이션 및 분석

  • 유한 요소 분석(FEA)
  • 인터페이스 분석
  • 구조 변형, 지오메트리 분석
제조
툴링 설계

툴링 설계

  • 금형, 고정 장치, 지그 및 패턴의 역엔지니어링
  • 준공 툴링 측정값 반영을 위한 CAD 파일 업데이트
  • 툴링 검증/검사
조립/생산

조립/생산

  • 가상 조립
  • 툴/로봇 경로 프로그래밍
  • 가공 전 부품 평가
품질 관리

품질 관리

  • 초도품 검사(FAI)
  • 부품-CAD 검사
  • 공급업체 품질 검사
서비스
문서화

문서화

  • 부품/툴링의 준공 문서화
  • 마케팅 프리젠테이션, 3D 교육 시스템, 기능성 게임
  • 디지털 아카이브
유지보수,<br/>수리 및 정비(MRO)

유지보수, 수리 및 정비(MRO)

  • 마모 및 찢김 분석
  • 맞춤형 수리/수정
  • 유지보수 전 부품/툴링의 준공 문서화
교체/재활용

교체/재활용

  • 개발중인 교체/재활용 부품에 대한 역엔지니어링
  • 복잡한 조립품의 분해/해체 준비
기타 애플리케이션
  • 박물관학
  • 문화유산 보존
  • 복원
  • 디지털 아카이브
  • 연구
  • 분석 및 출판용 3D 스캐닝
  • 멀티미디어
  • 엔터테인먼트
  • 컴퓨터 그래픽 및 특수 효과

귀하의 작업이 상기의 분야에 속합니까? 저희가 제공하는 비 산업용 웹사이트를 방문해 보시기 바랍니다.

귀하의 작업이 상기의 분야에 속합니까? 저희가 제공하는 비 산업용 웹사이트를 방문해 보시기 바랍니다.

소프트웨어

VXelements : Creaform의 3D 소프트웨어 플랫폼

Go!SCAN 3D 스캐너에는 모든 3D 스캐닝 및 측정 기술 제품군을 구동하는 일체형 3D 소프트웨어 플랫폼인 VXelements가 함께 제공됩니다. 모든 필수 요소와 툴을 직관적이고 단순화된 맵시 있는 사용자 중심 작업 환경으로 불러옵니다. 실시간 시각화 기능을 통해 간편하고 흥미있는 스캔 환경을 제공합니다.

데이터 수집 과정이 종료되면 최적화된 스캔 파일이 자동으로 생성되며 이를 통해 부품 검사 및 설계 과정에서 소요되는 시간을 대폭 단축합니다.

VXscan: 스캔 소프트웨어 모듈

VXscan은 3D 스캐닝 데이터의 수집과 최적화에 집중하고 있습니다. 모든 사용자의 경험 수준에 알맞게 간편하고 사용자 중심적인 것과 동시에 특정 작업에 필요한 높은 성능을 제공합니다.

  • 사용자 중심 인터페이스: VXelements는 강력하고 간단한 프로세스를 통해 그 필수 핵심 기능에 전체 스캐닝 프로세스를 단순화하도록 설계되었습니다.
  • 표면 최적화 알고리즘: 다중 스캔 레이어의 생성을 방지하고 후처리가 필요 없는 보다 정확한 메쉬를 제공합니다.
  • 직접 메쉬 출력: 정보 수집이 끝남과 동시에 최적화된 메쉬를 모든 표준 포맷 형식으로 내보내기가 가능합니다. 복잡한 정렬 또는 지점 클라우드 처리가 필요 없습니다.
  • 스캔 해상도에 한계가 없음: 스캔한 물체의 크기에 관계없이 원하는 해상도 값을 입력할 수 있습니다. 해상도는 스캔 전후에 언제든지 변경할 수 있습니다.
  • 실시간 시각화: 물체가 스캔되면 사용자가 바로 3D 표면을 확인할 수 있습니다.
  • 스캔 결과 향상: 홀 채움, 스마트 간략화, 경계 필터 등

VXmodel 및 Go!SCAN 3D: 3D 프린터의 완벽한 파트너!

VXmodel은 Creaform의 가장 쉽고 빠른 3D 스캔 기술이 적용된 Go!SCAN 3D 스캐너와 함께 사용할 때 완벽한 결과를 전달합니다. 이 강력한 듀오는 3D 스캔 파일을 인쇄하거나 CAD 소프트웨어에서 사용하기 위해 해당 파일을 가져오는 데 이용할 전문가 수준의 솔루션을 찾고 있는 엔지니어와 디자이너에게 매우 적합합니다...
자세히 알아보기

호환 소프트웨어

Go!SCAN 3D 스캐너는 다음과 같은 CAD/후처리 소프트웨어와 함께 강력한 성능을 발휘합니다.

  • 3D Systems (Geomagic ® Solution)
  • InnovMetric Software (PolyWorks)
  • Dassault Systèmes(CATIA V5 및 SolidWorks)
  • PTC(Pro/ENGINEER)
  • Siemens(NX 및 Solid Edge)
  • Autodesk(Inventor, Alias, 3ds Max, Maya, Softimage, MudBox)
  • 이외에도 다양한 소프트웨어와 함께 사용할 수 있습니다!
