판금 부품은 조립이 제대로 이루어지기 위해 매우 정밀한 치수 공차를 충족해야 합니다. 아주 작은 편차도 부품 간의 간섭, 틈새 발생, 정렬 불량 등의 문제로 이어질 수 있습니다. 초기 생산 단계에서 결함을 발견하지 못하면 전체 제조 공정에 차질이 생기고, 생산 일정 지연이나 폐기율 증가로 이어질 수 있습니다.
이러한 편차를 조기에 감지하고 부품이 엄격한 기준을 충족하는지 확인하는 데 있어 품질 관리(QC)는 핵심적인 역할을 합니다. 하지만 대부분의 검사 솔루션은 환경 조건이나 작업자의 숙련도에 관계없이 판금 부품을 정확하게 측정할 만큼 충분히 유연하지 않습니다.
CMM이 판금 품질 검사에 비효율적인 이유는?
판금 부품은 복잡한 곡면과 얇은 두께를 가진 불규칙한 형상이 많습니다. 전체 형상을 측정하려면 각 프로브 방향을 일일이 보정해야 하므로 검사 시간이 길어지고 효율성이 떨어집니다. 또한 모서리, 좁은 공간, 언더컷 등은 접근이 어렵거나 측정이 불가능해 검사가 누락될 수 있습니다.
CMM은 정밀도는 높지만 작동 속도가 느리고, 설정과 운용에 숙련된 작업자가 필요합니다. 이로 인해 접근성과 효율성이 떨어지고, 제조 공정에서 병목 현상이 발생할 수 있습니다.
왜 검사 지그는 판금 검사에 있어 가장 경제적인 솔루션이 아닐까요?
체크 지그는 특정 부품 전용으로 제작되기 때문에 다양한 설계나 잦은 제품 변경에 유연하게 대응할 수 없습니다. 이러한 낮은 범용성은 다른 부품에 재사용이 불가능하다는 의미이며, 설계가 조금만 바뀌어도 새로운 지그가 필요하게 됩니다. 또한 사용 중 마모로 인해 정기적인 유지보수가 필요하고, 크기가 크기 때문에 보관 공간도 많이 차지해 장기적으로 비용이 증가합니다. 결국, 판금 부품에 조금이라도 변경이 생기면 기존 지그는 무용지물이 되어 새로운 제작 비용이 발생하게 됩니다.
왜 백색광 기술과 그레이 클라우드 추출 기법은 판금 품질 검사에 있어 가장 정확한 방법이 아닐까요?
그레이 클라우드 추출 기법은 조명이 일정하게 유지되는 통제된 환경에서만 최적의 성능을 발휘합니다. 그러나 작업 현장에서는 주변 조명이나 배경이 자주 바뀌기 때문에, 백색광 기술은 빛을 일정하게 감지하지 못하고 측정값에 편차가 생길 수 있습니다. 이러한 간섭은 판금 부품의 가장자리 감지나 정밀 측정에 영향을 미쳐 정확도를 떨어뜨릴 수 있습니다. 게다가 측정 정확도를 확보하기 위해 여러 파라미터를 조정해야 하므로, 사용자의 숙련도에 따라 결과가 달라질 수 있습니다.
자동차 업계 QC 전문가들이 3D 스캔 데이터를 CMM만큼 신뢰하지 않는 이유는?
복잡한 판금 부품의 경우, 제조 결함보다는 장비나 데이터의 신뢰성을 먼저 의심하는 경향이 있습니다. 따라서 품질 부서는 측정 장비나 방식에서 발생할 수 있는 불확실성과 변동성을 제거해야 합니다.
이러한 측정 변동성은 환경 조건이나 설정 파라미터에 따라 달라질 수 있으며, 부품 모델마다 다르게 나타납니다. 따라서 환경 변화에 민감하지 않고, 데이터 수집 시 명확한 가이드를 제공하며, 별도의 추출 파라미터 없이도 정확한 측정이 가능한 솔루션이 필요합니다.
빠르고 유연하며 환경과 작업자에 영향을 받지 않는 판금 검사 솔루션

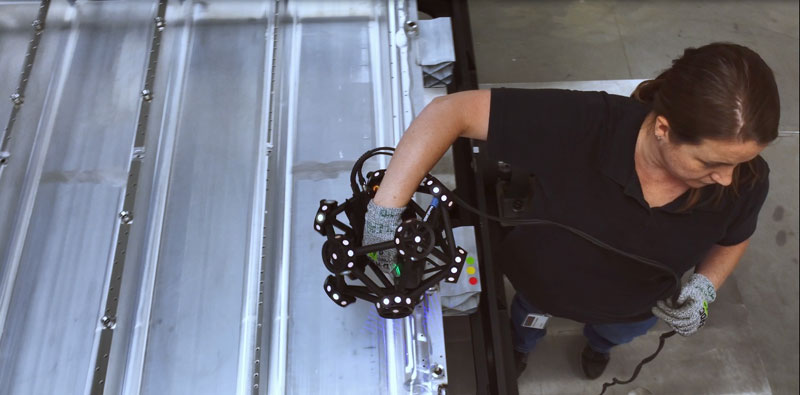

속도(Speed): CMM과 비교했을 때, 3D 스캐너는 한 번의 스캔으로 전체 데이터를 포착할 수 있어 판금 부품의 검사 속도가 훨씬 빠릅니다. 고급 소프트웨어와 통합되면 3D 스캔 데이터를 신속하게 처리하고, CAD와의 최적 정합 결과를 단 세 번의 클릭만으로 확인할 수 있어 보고서 작성까지의 시간을 크게 단축시킵니다.
유연성(Versatility): 검사 지그와 달리, 레이저 스캐닝 시스템은 다양한 형상과 크기의 부품을 별도의 맞춤 지그 없이도 측정할 수 있는 높은 유연성을 갖추고 있습니다. 하나의 3D 스캐너로 다양한 형상에 대응할 수 있어, 자동차 부품의 설계 변경이나 조정도 손쉽게 수행할 수 있습니다.
단순성(Simplicity): 데이터 수집이 직관적인 인터페이스에서 이루어지고, 검사해야 할 영역이 시각적으로 안내되면, 신뢰할 수 있는 품질 관리를 위한 충분한 데이터를 쉽게 확보할 수 있습니다. 이러한 가이드는 작업자의 숙련도에 관계없이 일관된 결과를 제공하며, 고도의 전문 기술 없이도 검사가 가능합니다.
정확성(Accuracy): 정확성을 확보하는 핵심은 측정 과정에서 작업자에 의한 변동성을 최소화하는 것입니다. 레이저 기반 3D 스캐너는 환경 요인의 영향을 덜 받기 때문에, 측정 시 조정해야 할 파라미터가 적고, 그만큼 측정 과정이 단순하고 신뢰성이 높습니다.
Creaform Metrology Suite™의 일부인 Inspection 소프트웨어 모듈용 Sheet Metal Add-on은 판금 부품에 대해 반복 가능하고 정밀한 3D 측정을 제공하여, QC 전문가들이 3D 스캔 데이터를 신뢰할 수 있도록 지원합니다
Sheet Metal Add-on: 자동차 제조업체가 검사 결과를 완벽하게 신뢰할 수 있도록 지원

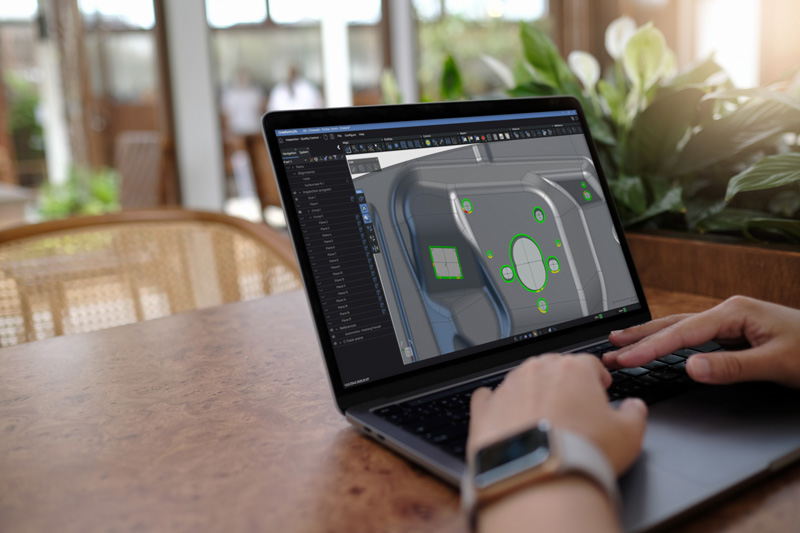

Sheet Metal Add-on은 직관적인 인터페이스를 통해 작업자가 어떤 판금 부위의 검사가 필요한지 시각적으로 안내하며, 데이터 수집 과정을 쉽게 진행할 수 있도록 돕습니다. 이를 통해 신뢰할 수 있고 효율적인 품질 관리를 위한 충분한 데이터를 확보할 수 있습니다.
검사 결과에 대한 높은 신뢰도 확보
Inspection 소프트웨어 모듈과 데이터 수집 플랫폼인 Creaform.OS™가 통합되어 검사 전 과정에서 시각적 피드백과 안내가 지속적으로 제공됩니다. 이를 통해 QC 전문가들은 형상이 공차 기준을 충족하는지 평가할 때 필요한 수집 파라미터에 쉽게 접근할 수 있으며, 데이터의 신뢰성에 대한 의심 없이 판단할 수 있습니다. 그 결과, 편차가 제조 결함에서 비롯된 것인지, 아니면 소재 특성, 환경 요인, 공구 문제 등 다른 원인에 의한 것인지 명확히 구분할 수 있습니다.
제조 공정 개선을 위한 더 나은 의사 결정
빠르고 정밀한 3D 스캐너와 Sheet Metal Add-on을 통해 신뢰할 수 있는 데이터를 확보함으로써 검사 프로세스가 간소화됩니다. QC 전문가는 이 데이터를 바탕으로 공구 유지보수 프로그램을 최적화하고, 열처리 및 환경 조건 점검, 공구 및 지그 감사, 설계 및 공차 검토 등을 통해 제조 공정을 전반적으로 개선할 수 있습니다.
다양한 판금 부품에 대한 비용 효율적인 측정
레이저 스캐닝 시스템은 별도의 맞춤형 지그 없이도 다양한 판금 부품을 측정할 수 있어 매우 경제적입니다. 하나의 3D 스캐너로 다양한 크기, 형상, 구조에 유연하게 대응할 수 있어, 자동차 판금 부품의 설계 변경이나 조정도 원활하고 비용 효율적으로 수행할 수 있습니다.
