비효율적인 충돌 테스트 더미 포지셔닝
비효율적인 충돌 테스트 더미 포지셔닝 품질 관리와 안전 문제는 자동차 산업이 풀어야 할 오랜 숙제로 남아 있습니다. 차량 설계와 그에 따른 제조 방법이 빠른 속도로 발전함에 따라 OEM은 더욱 엄격한 정부의 충돌 방지 규정에 부합하는 더 안전한 차량을 개발해야 하는 숙제를 안고 있습니다.. 최소 기준 점수와 등급 요건을 충족하기 위해 차량을 대상으로 물리적 충돌 테스트가 실시됩니다. 이 테스트 과정에서 운전자, 승객 및 취약한 도로 사용자가 받는 힘과 그에 따른 부상 가능성을 측정하는 데 더미가 사용됩니다. 더미와 충돌 차량에서 데이터를 수집하여 물리적 변형, 구속 시스템의 성능 및 기타 차량내 위험을 검사합니다. 과거에는 정확하고 신뢰할 수 있는 충격 데이터를 얻기 위해 충돌 테스트 더미를 배치하는 작업이 매우 길고 복잡했습니다. 예를 들어 다관절 측정기가 정확한 측정을 수행할 수 있도록 더미에 많은 측정 지점을 추가해야 했습니다. 테스트 더미를 정확히 동일한 방식으로 일관되게 배치하여 왜곡된 테스트 결과를 제거하기 위해서는 소프트웨어에서도 많은 반복 작업이 필요했습니다. 뿐만 아니라 수행해야 하는 더미 충돌 테스트의 유형과 양이 워낙 많다보니 검사 일정이 늘 빠듯했습니다.
충돌 테스트 검사의 효율성과 문제점을 극복하기 위한 새로운 더미 포지셔닝 도구와 소프트웨어
오늘날 더미의 측정 및 포지셔닝을 도와주는 새로운 도구와 소프트웨어 솔루션들이 나와 있습니다. 예를 들어, 휴대용 광학 CMM과 동적 추적 측정 소프트웨어는 충돌 테스트 더미를 개선하기 위한 필수 솔루션이 되었습니다.
휴대성: 휴대용 광학 CMM과 동적 추적 측정 소프트웨어는 충돌 테스트 검사 구역 바로 근처까지 쉽게 운반하여 사용할 수 있습니다.
사용 편리성: 이러한 유형의 시스템은 플러그 앤 플레이 방식이고 사용자 친화적인 인터페이스를 갖추고 있어 기술 숙련도에 관계없이 누구나 사용할 수 있습니다. 계측 전문 지식이 필요하지 않습니다!
빠른 속도: 광학 CMM 및 동적 추적 측정 소프트웨어는 충돌 테스트 전에 더미 정렬에 필요한 모든 3D 포인트를 실시간으로 빠르게 측정할 수 있습니다.
효율성: 더미 포지셔닝 도구를 사용하면 검사 기술자가 기존 방법보다 더 빠르게 더미를 규정된 위치에 배치할 수 있습니다.
정확도: 더미 포지셔닝 소프트웨어와 도구는 매우 정확하기 때문에 검사 팀은 확신을 가지고 내충격성 결과를 평가할 수 있습니다.
충돌 테스트 검사의 신뢰성과 속도를 높여주는 새로운 기술
품질 관리 워크플로우에 휴대용 프로빙 시스템, 광학 CMM 및 동적 추적 측정 소프트웨어를 도입하는 자동차 OEM은 중요한 충돌 테스트 평가를 더 빠르고 효과적으로 수행할 수 있습니다. 이러한 기술은 제조사의 시장 출시 기간을 단축하여 확실한 경쟁 우위를 부여합니다.

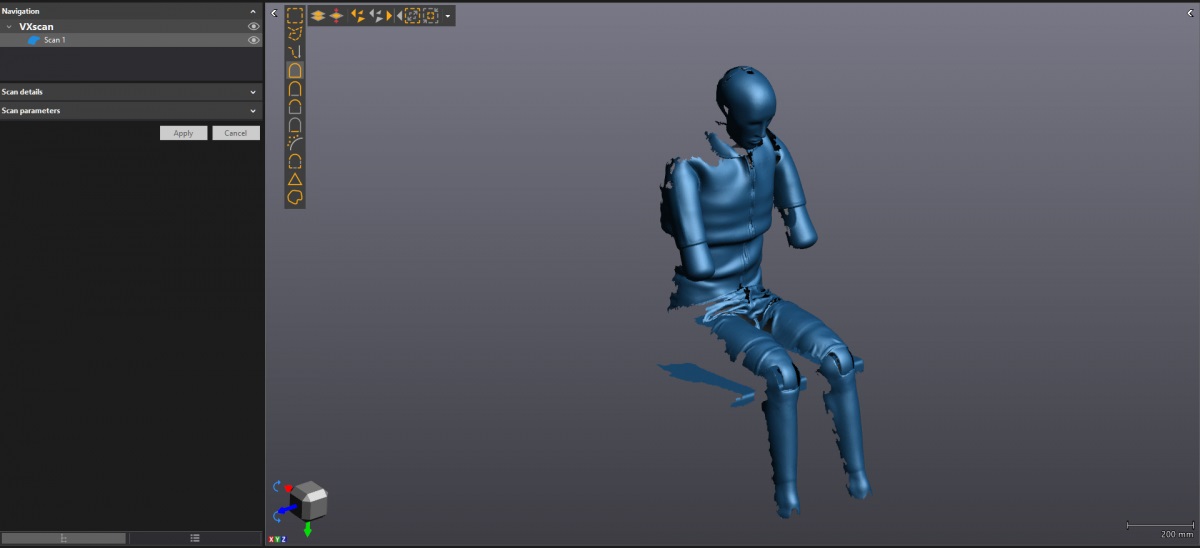

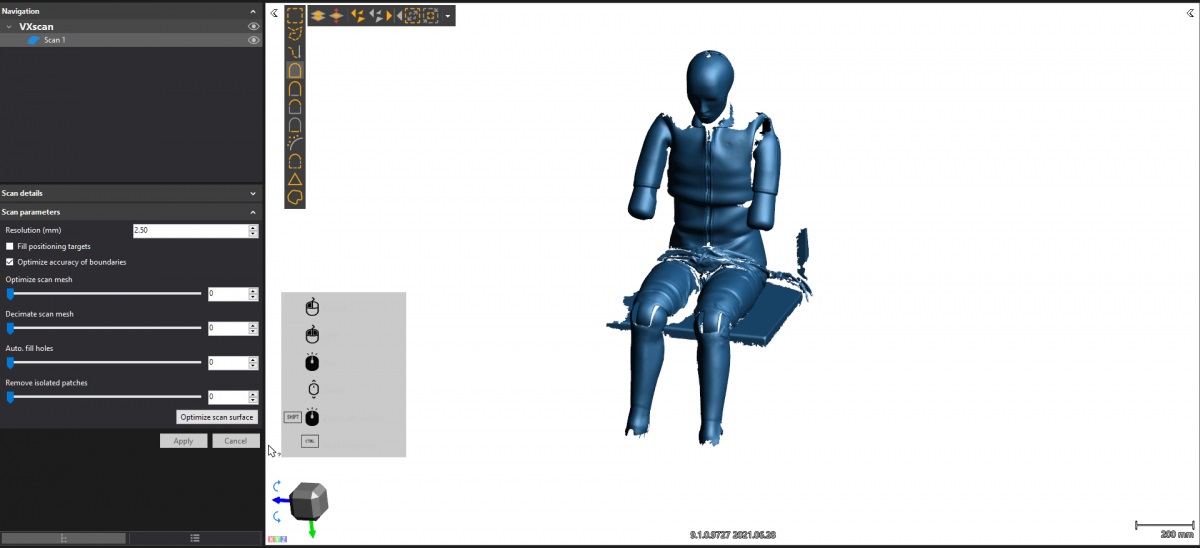

- 더 빠른 데이터 수집 휴대성과 성능 덕분에 광학 CMM과 동적 추적 측정 소프트웨어는 충돌 테스트 더미의 포지셔닝 속도를 높일 수 있습니다. 포지셔닝 어댑터를 더미의 손, 엉덩이, 오른쪽 및 왼쪽 무릎에 빠르게 부착한 후, 더미 포지셔닝 소프트웨어에서 각 포인트가 목표 위치에서 얼마나 벗어나 있는지 실시간으로 즉시 표시하고 색상으로 구분하여 나타낼 수 있습니다. 따라서 소프트웨어의 모든 값이 녹색이 될 때까지 거리를 조정하고 더미를 이동할 수 있습니다.

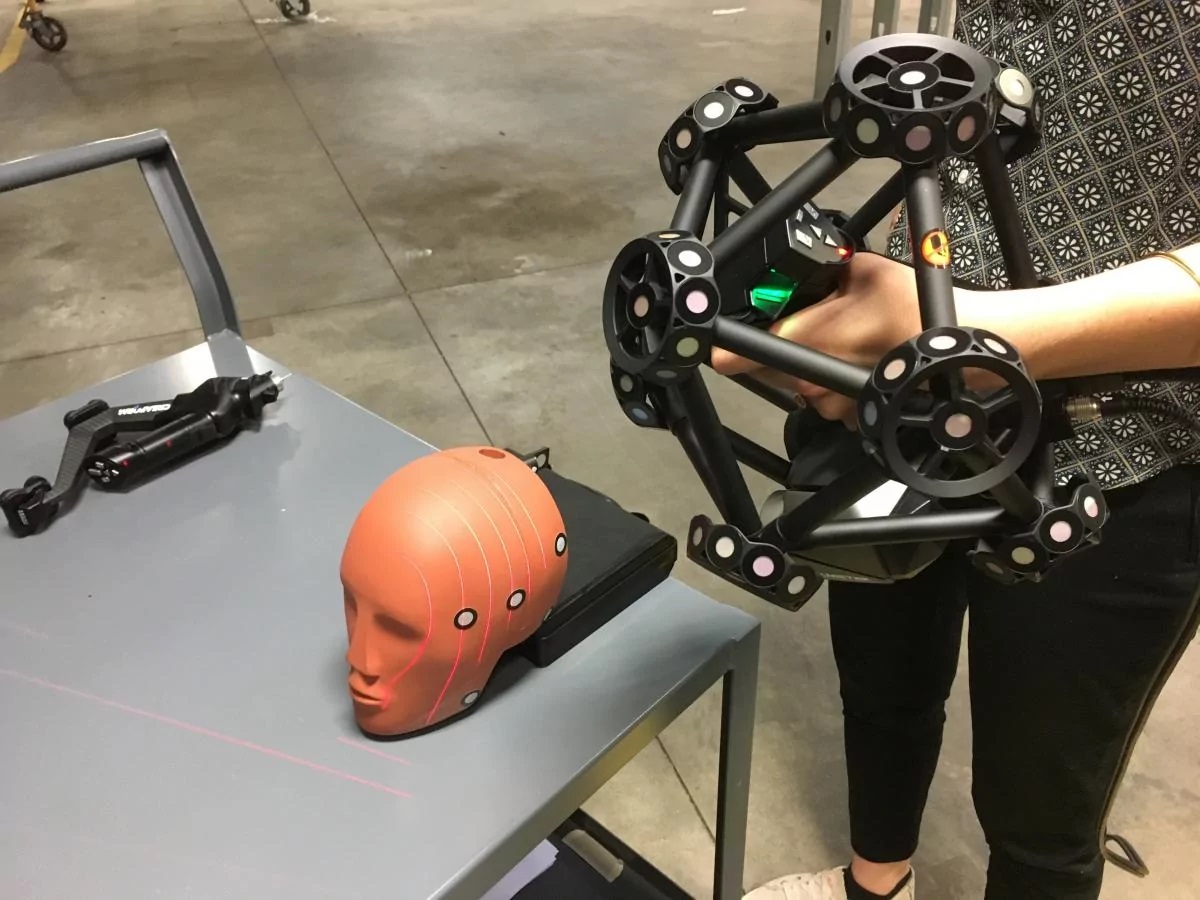

- 충돌 테스트 더미 포지셔닝의 정확도 개선동적 추적 측정 소프트웨어는 광학 CMM 및 프로빙 시스템과 연동하여 실시간으로 초당 최대 수천 개의 3D 포인트 측정값을 수집할 수 있습니다. 이러한 기술이 제공하는 정확도 수준은 검사 기술자와 카메라 기반 솔루션에 의한 물리적 측정으로 얻을 수 있는 정확도를 훨씬 능가합니다.
사례: CageKits
Tesla Model3와 같은 자동차용 키트로 사용되는 롤 케이지는 흔하게 제작되는 부품이 아닙니다. 따라서 가장 안전하고 효율적인 방법으로 이 부품을 제작하기 위해 CageKits는 Creaform Go! SCAN SPARK를 사용하여 차량 내부를 스캔하고 해당 데이터를 이용해 롤 케이지를 만들고 있습니다.
이 3D 데이터를 통해 CageKits는 원하는 만큼 롤 케이지를 설계할 수 있습니다. 즉, 어디에 어떤 부분이 부딪히는지, 어떤 부분이 부품에 걸리는지, 기능적으로 우수하면서 외관도 매력적인 롤 케이지를 자동차 차체에 맞게 최적화할 수 있는 방법은 무엇인지 알 수 있습니다.
CageKits가 Creaform 3D 스캐닝 솔루션을 도입하자마자 설계자들은 이 도구의 추적성과 정확성에 놀라움을 금치 못했습니다. Go!SCAN SPARK는 적은 수의 포지셔닝 타겟으로도 전체 차량을 매우 훌륭하게 스캔할 수 있습니다. 또한 텍스처와 형상을 사용하여 전체 스캔 과정에서 추적을 정확하게 유지할 수 있습니다.
