O monitoramento de objetos múltiplos em espaço 3D e einm tempo real nunca foi tão simples!
Parte do Creaform Metrology Suite™, o Rastreamento Dinâmico é um módulo de software que permite aos engenheiros de produção e processo rastrear a posição e a orientação de vários objetos no espaço e no tempo 3D. Ao fazer medições simultâneas e precisas, o Rastreamento Dinâmico pode controlar deslocamentos, orientar processos de montagem e medir deformações.
O Rastreamento Dinâmico é ideal para inúmeras aplicações, incluindo calibração e orientação de robôs, monitoramento de processos de montagem complexos e compensação de erros de posicionamento de máquinas-ferramenta durante a fabricação e deformações durante o teste.
Solicite mais informações
O Rastreamento Dinâmico é ideal para inúmeras aplicações, incluindo calibração e orientação de robôs, monitoramento de processos de montagem complexos e compensação de erros de posicionamento de máquinas-ferramenta durante a fabricação e deformações durante o teste.
Aplicações
-
- Monitoramento e controle de montagens

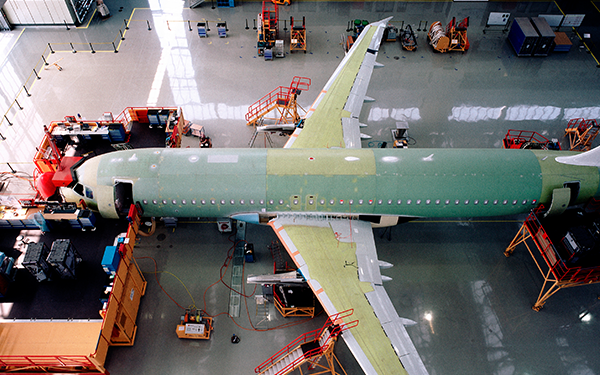

- Monitoramento de deformação (asas, trens de pouso e pneus)
-
- Monitoramento de movimento e peças operacionais (motor, escapamento e rodas)
- Controle de processo dinâmico (Fechamento das portas e capô)
- Monitoramento de deformação (chassis e assentos)
- Preparação para testes de colisão (pré-posicionamento)
-
- Calibração e avaliação nas próprias instalações
- Correção do curso em tempo real
- Orientação computadorizada das montagens
Principais recursos
- Taxa de até 6.600 pontos 3D por segundo
- Medição de 6 DOF (posição e orientação) de um conjunto rígido de refletores
- Volume de medição de 9,1 a 16,6 m3 (320 a 586 ft3)
- Exibição da curva em tempo real em VXelements
- API para interface com aplicativos de outros fabricantes
Especificações Técnicas
9.1 m3 - 16.6 m3
9.1 m3 - 16.6 m3
Taxa de medição (refletores/s)
Até 6,600
Até 6,600
Repetibilidade
0.013 mm (0.0005 pol) - 0.020 mm (0.0008 pol)
0.010 mm (0.0004 pol) - 0.015 mm (0.0006 pol)
Precisão volumétrica
0.068 mm (0.0026 pol) - 0.100 mm (0.004 pol)
0.050 mm (0.002 pol) - 0.075 mm (0.003 pol)
Calibrando e guiando robôs ou monitorando processos de montagem complexos?
Veja como a precisão e a eficiência do Rastreamento Dinâmico podem ajudá-lo a acelerar a sua produção e controlo de qualidade.
