Man scanning a pipe elbow with the HandySCAN 3D BLACK

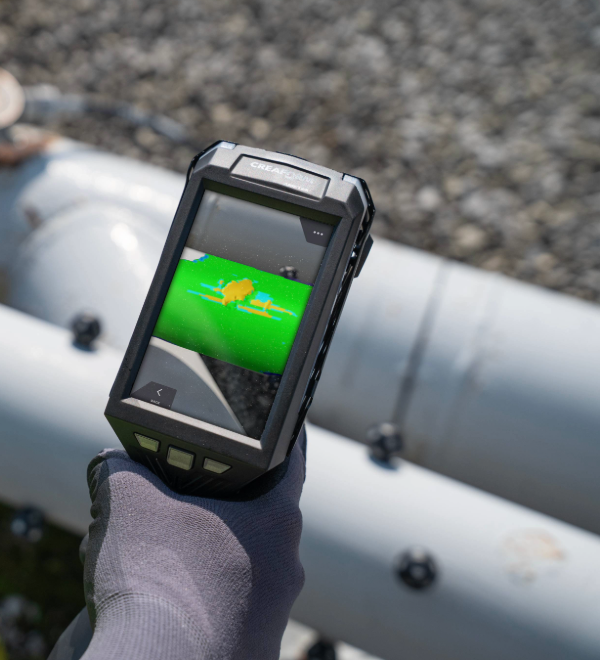

Corrosão

Ao contrário do medidor de profundidade, o Pipeline mede a corrosão interna e externa e oferece a visualização 3D completa para análises aprofundadas. Depois que as superfícies corroídas são digitalizadas, o algoritmo simula um medidor de profundidade virtual que cobre toda a superfície.
A extração é medida como com a ferramenta manual, mas com maior precisão.
A técnica garante 100% de cobertura de inspeção de superfície, melhor repetibilidade e rastreabilidade ao longo do tempo.
Detecção e relatório de danos
No local, instantâneo e automático
Mapeamento de espessura residual e relatório exportado em CSV
Cálculos
Pressão de ruptura estimada (em conformidade com a ASME B31G)
Área efetiva com índice de pressão de ruptura (RPR)
Modelo de avaliação de corrosão com perfil plausível (Psqr)
Capacidade do medidor de profundidade virtual
Próximo a soldas e obstáculos
Regras de interação automática e comprimento do medidor de profundidade
Pipeline with color map analysis on it showing dent

Indentação (dano mecânico)

O Pipeline oferece as principais funcionalidades de inspeção de tubulações de END, incluindo a detecção automática de profundidade e tamanho máximos, difíceis de encontrar com os métodos de medição tradicionais. Depois que a superfície é digitalizada, o Pipeline calcula o diâmetro, a curvatura e a circunferência da tubulação para detecção e medição automáticas de defeitos.
Detecção automática
Detecção automática de profundidade máxima
Mapa de cores 3D de profundidade radial/abaulamento
Medição
Medição de profundidade usando uma borda reta
Medição de diâmetro mínimo/máximo usando paquímetros de tubo
Regulamentos
B31.8R-2018 Análise baseada em tensão
Conformidade com ASME
person analysing a pipeline wrinkle on their laptop with software VXintegrity

Análise de rugosidade

O módulo de análise de rugosidade do Pipeline está programado para calcular a profundidade da ondulação, além do comprimento de onda, da extensão circunferencial e da restrição de diâmetro, melhorando a qualidade das análises e dos relatórios de inspeções de tubulações. Ao encaixar um cilindro perfeito na tubulação danificada, o Pipeline encontra os pontos mais altos e mais baixos da ondulação e extrai o comprimento de onda da profundidade da área danificada.
Do pico à base
Profundidade do pico à base da ondulação
Mapa de cores 3D do pico à base
Diâmetro
Restrição de diâmetro
Redução/extensão do diâmetro Mapa de cores 3D
Mais cálculos
Comprimento de onda
Extensão circunferencial

Simulação de nível III de pressão de ruptura

A simulação de pressão de ruptura da Creaform gera um relatório visual em 3D da superfície digitalizada. Ela calcula a tensão, as restrições de deslocamento e a pressão de ruptura (com sua localização) com base na análise de tensão triaxial. Isso permite que os proprietários de ativos e as empresas de serviços visualizem claramente as restrições e os limites de suas tubulações em operação.
Análise de tensão, deformações e critérios de triaxialidade
Relatório visual em 3D das restrições de tensão, deformações e critérios de triaxialidade na superfície digitalizada da tubulação
Pressão máxima até a explosão (pressão de ruptura e localização)
Visualização em 3D das pressões máximas de ruptura e suas localizações na tubulação

Saiba mais
text

Escâner 3D multifuncional para inspeções confiáveis de oleodutos e refinarias — da digitalização ao relatório

Escâner 3D multifuncional para inspeções confiáveis de oleodutos e refinarias — da digitalização ao relatório
3d-scanner-for-reliable-pipeline-refinery-inspection

Funcionalidades avançadas de inspeção do Pipeline

  • Corrosão em danos mecânicos
    A avaliação da perda de material por deformação agora é fácil com o software Pipeline. A solução de END oferece ferramentas e funções sofisticadas para extrair a profundidade da corrosão dentro do dano mecânico de um tubo.

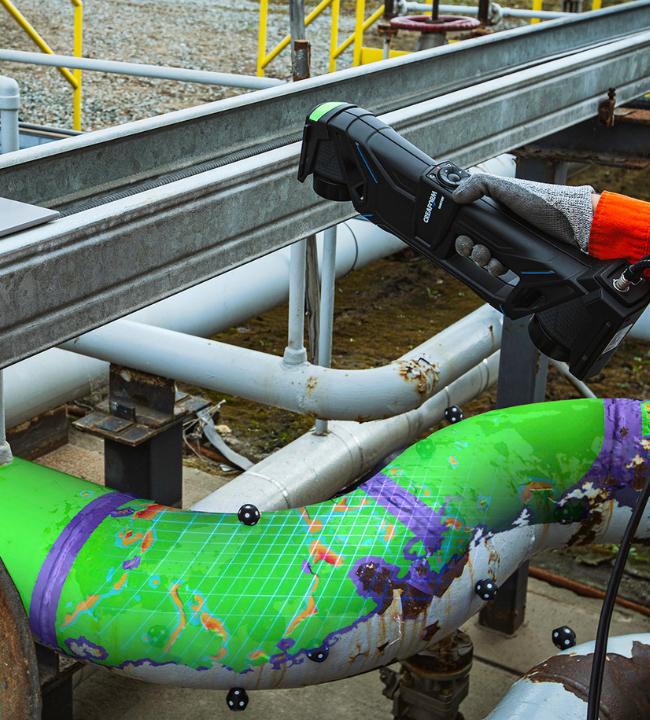

    Someone scanning a pipeline elbow using the HandySCAN 3D MAX scanner
  • Ferramenta de correlação de inspeção em linha (ILI)
    O Pipeline monitora os níveis de desempenho da ILI correlacionando os dados do smart-pig com a digitalização 3D da tubulação ou com os dados UT importados. A interface foi otimizada para comparar a profundidade, o comprimento e a largura das características com apenas um clique.
    two men looking at pipeline analysis on a laptop

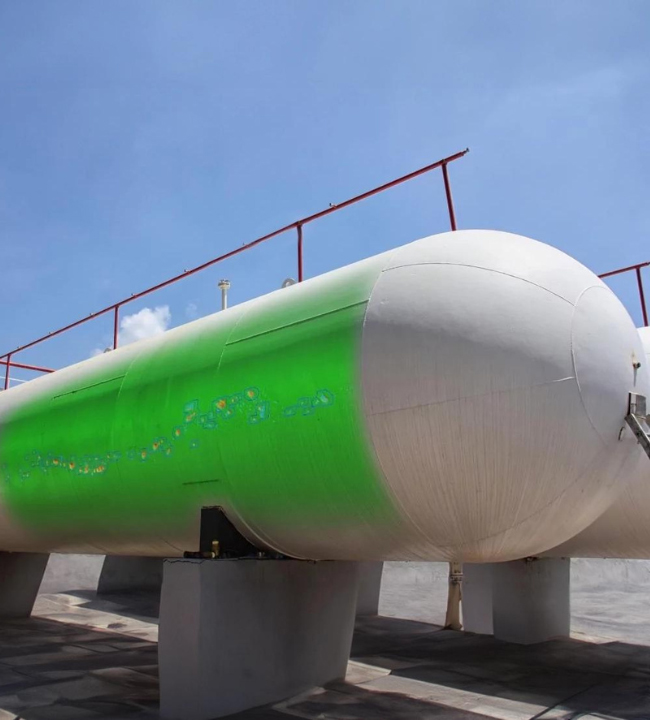

  • Caldeira de pressão - Grandes diâmetros
    O Pipeline suporta a inspeção de cilindros com diâmetros de até 152m para permitir que as equipes de inspeção avaliem componentes cilíndricos grandes, como caldeiras de pressão e colunas de destilação.
    Pressure vessels with Corrosion analysis on it

Qual scanner 3D é o ideal para você?

“Com o escâner 3D HandySCAN e o Pipeline, podemos realizar medições em todo o comprimento da tubulação e processá-las no menor tempo possível. Assim, decisões bem fundamentadas podem ser tomadas com base em nossos resultados. Com o uso dessas tecnologias de medição 3D, aumentamos nossa capacidade, podemos receber mais pedidos, conquistar novos clientes e oferecer uma gama mais ampla de serviços.”
Dennis Mumberg
Diretor de testes de materiais

Acessórios

Amplie o poder do seu processo de inspeção
Estação de trabalho portátil de END
Maleta de transporte completa que se converte em uma estação de trabalho para otimizar a eficiência em campo
Creaform portable workstation with a laptop and a portable 3D scanner on it
Kit Mobilidade
Módulo leve e compacto montado em esteira para formar uma solução móvel autônoma de digitalização 3D.
mobility
Setas de referência
Sem necessidade de alinhamento, pronto para relatórios
Creaform Referencing arrow in its case
