Da digitalização 3D para o modelo CAD em um piscar de olhos
O módulo Modelação para CAD, um componente do Metrology Suite™ da Creaform, foi desenvolvido para otimizar malhas e preparar digitalizações 3D para impressão em 3D. O módulo Modelação para CAD também permite que designers e engenheiros finalizem os dados de digitalização em 3D e os utilizem em seus fluxos de trabalho de engenharia reversa e desenvolvimento de produtos
Com um tempo de processamento ágil que maximiza a malha e extrai todas as informações geométricas requeridas, designers e engenheiros podem retornar rapidamente ao processo de trabalho de CAD que já estão acostumados.
Milhares de usuários estão satisfeitos com o desempenho e o conjunto completo de ferramentas do Modelação para CAD, elegendo-o como seu complemento preferido para o software CAD.
SOLICITE MAIS INFORMAÇÕES
Baixar folheto
Com um tempo de processamento ágil que maximiza a malha e extrai todas as informações geométricas requeridas, designers e engenheiros podem retornar rapidamente ao processo de trabalho de CAD que já estão acostumados.
Milhares de usuários estão satisfeitos com o desempenho e o conjunto completo de ferramentas do Modelação para CAD, elegendo-o como seu complemento preferido para o software CAD.
Otimização da malha + Impressão 3D
As poderosas ferramentas de preparação e aprimoramento do módulo Modelação para CAD possibilitam uma edição ágil da malha e alinha os dados da digitalização 3D. Depois de limpar e melhorar os dados da digitalização 3D, você obtém uma malha utilizável e otimizada, pronta para impressão 3D ou para outros aplicativos.

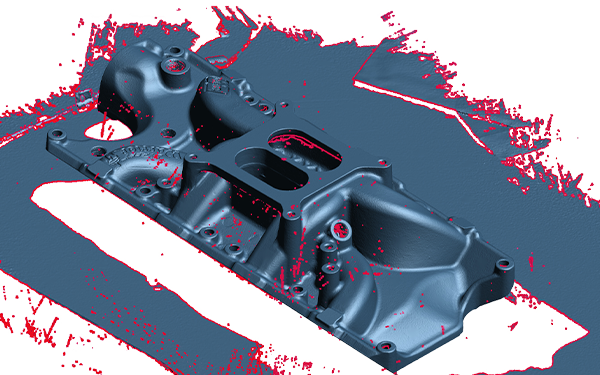

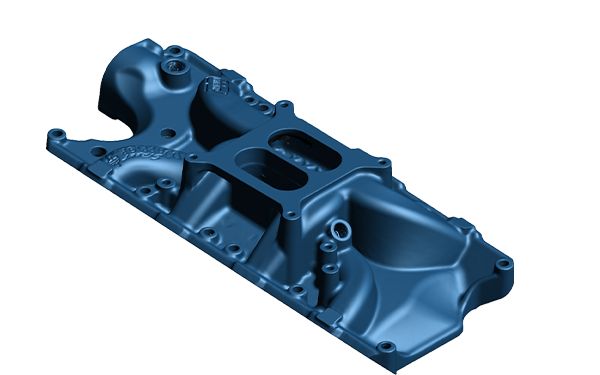

Editar malha
PASSO 1
O Modelação para CAD proporciona métodos práticos e eficazes para a preparação de malhas de digitalização 3D para engenharia reversa ou impressão 3D.
Limpar malha
Preencher furos
Fundir malhas
Decimar malhas
Tornar malhas estanque
Limpar malha
Preencher furos
Fundir malhas
Decimar malhas
Tornar malhas estanque
Alinhar
PASSO 2
A ferramenta de alinhamento Modelação para CAD simplifica o processo essencial de alinhar as digitalizações 3D ao sistema de coordenadas antes de serem exportadas.
Alinhamento baseado em entidade
Alinhamento de melhor ajuste
Alinhamento baseado em entidade
Alinhamento de melhor ajuste
Product development + Reverse engineering
O módulo Modelação para CAD disponibiliza apenas as ferramentas e funcionalidades necessárias para integrar dados de digitalização 3D ao seu software CAD favorito, tirando proveito de suas capacidades de design e modelagem. Suas funções intuitivas permitem que você extraia facilmente informações da malha e as transfira para gerar entidades CAD para modelagem 3D.

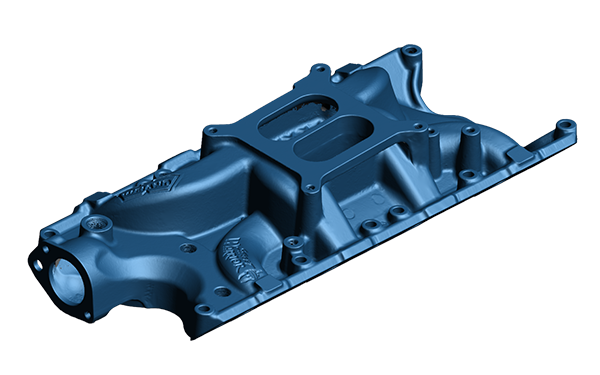

Extrair entidades
PASSO 3
O módulo Modelação para CAD facilita a criação de superfícies NURBS para a caracterização de áreas de maneira livre e possibilita a extração de entidades geométricas da malha para finalizar projetos em qualquer programa de CAD.
Superfície automática
Superfície manual
Entidades 2D/3D
Curvas
Seções transversais
Superfície automática
Superfície manual
Entidades 2D/3D
Curvas
Seções transversais
Esboço 2D
PASSO 4
O Modelação para CAD Pro permite esboços 2D rápidos e eficientes a partir de dados de digitalização 3D, como seções transversais, para criar bases para a criação de modelos CAD paramétricos.
Esboço manual
Esboço em dados de digitalização
Criação automática de recursos
Esboço manual
Esboço em dados de digitalização
Criação automática de recursos
Modelagem 3D
PASSO 5
O módulo Modelação para CAD facilita o seu processo de engenharia reversa ao fornecer ferramentas intuitivas para a criação de modelos sólidos paramétricos precisos logo na primeira tentativa.
Extrudar
Revolver
Cortar
Extrudar
Revolver
Cortar

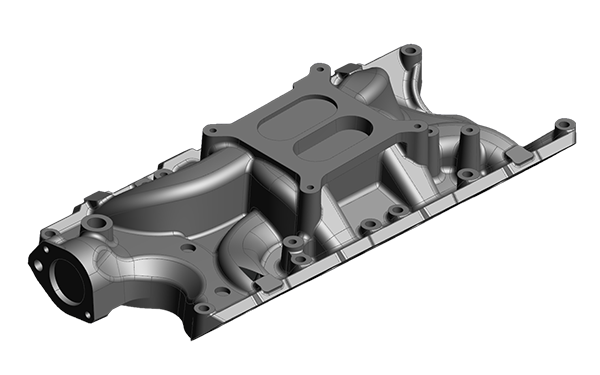

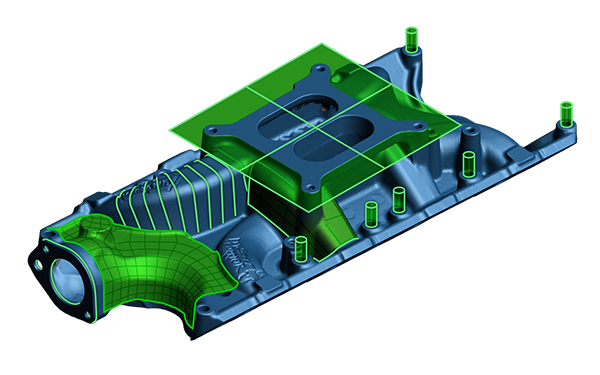

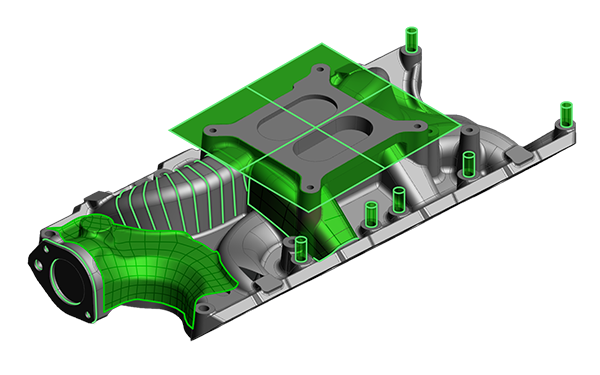

Transferir para CAD
PASSO 6
O Modelação para CAD permite que você exporte facilmente dados de digitalização 3D para qualquer software de CAD usando formatos padrão (.iges, .step, .dxf). Com um simples clique com o botão direito do mouse, as entidades geométricas podem ser transferidas diretamente para o software CAD a seguir:
SOLIDWORKS
Autodesk Inventor
Autodesk Fusion 360
Solid Edge
SOLIDWORKS
Autodesk Inventor
Autodesk Fusion 360
Solid Edge
Procurando o caminho mais simples da digitalização 3D para CAD?
Descubra as funcionalidades intuitivas do módulo Modelação para CAD que possibilitam a otimização da sua malha, a obtenção de todas as informações geométricas requeridas e, o mais crucial, o retorno ágil ao seu processo de CAD.
O kit de ferramentas de engenharia reversa mais fácil de usar
O módulo Modelação para CAD está disponível em duas versões, de acordo com seu fluxo de trabalho.
Importação/exportação de arquivos CAD IGES/STEP
Ferramentas de edição de malha
Superfícies
Alinhamento
Criação de entidade
ferramentas básicas de medição
Esboço 2D
Modelagem 3D
Transferência para os principais softwares de CAD
Descubra como você pode acelerar seu processo de desenvolvimento com o Modelação para CAD.
Obtenha acesso privilegiado às ferramentas e aos recursos avançados do Modelação para CAD.
Compatibilidade com qualquer software CAD
Explore nossos escâneres 3D industriais e profissionais
Não importa se seu foco é o desenvolvimento de produtos, engenharia reversa ou controle de qualidade, temos o escâner 3D certo para sua aplicação.
