Precisão
0,150 mm(1)
0,075 mm(1)
Precisão volumétrica
(baseada no tamanho da peça)
(baseada no tamanho da peça)
0,150 mm + 0,020 mm/m(2)
0,075 mm + 0,010 mm/m(2)
Recursos de medição (a uma distância segura = 0,5 m)
Pino2,50 mm
2,50 mm
Furo3,50 mm
3,50 mm
Degrau0,04 mm
0,04 mm
Parede2,00 mm
2,00 mm
Resolução da medição
0,04 mm
0,04 mm
Resolução da malha
0,4 mm
0,4 mm
Taxa de medição
2 250 000 measurements/s
2 250 000 measurements/s
Fonte de luz
38 linhas de laser azul + ponteiro laser(3)
38 linhas de laser azul + ponteiro laser(3)

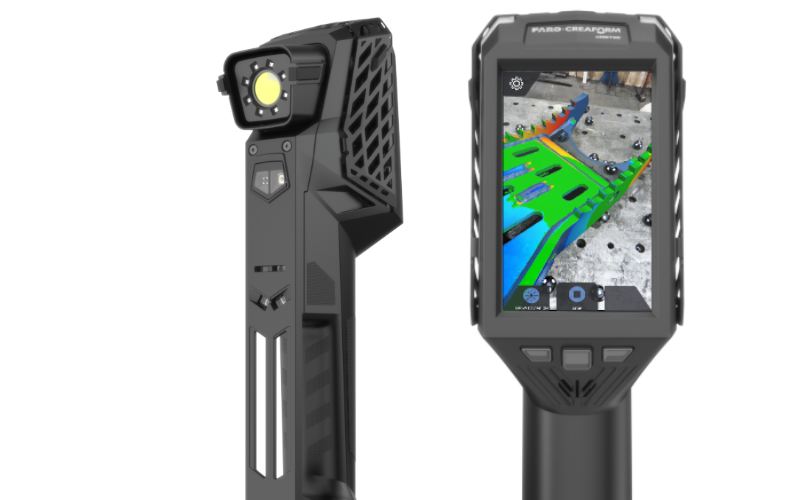

Controles do escâner
4.3 tela sensível ao toque e botões físicos
4.3 tela sensível ao toque e botões físicos
Câmera fotográfica
12 MP, compatível com RA
12 MP, compatível com RA
Calibração em tempo real
Inclui
Inclui
Alinhamento e limpeza automáticos
Inclui
Inclui
Recursos avançados do software
N/A
Inclui(4)
Área de digitalização
Até 1,4 x 1,5 m
Até 2,0 x 2,4 m
Distância de trabalho
0,45 to 1,60 m
0,30 to 2,50 m
Profundidade de campo
1,15 m
2,20 m
Faixa de tamanho de peças (recomendada)
1–10 m
1–15 m
Formatos de saída
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
Softwares compatíveis
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)(5)
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)(5)
Peso
1,28 kg
1,28 kg
Dimensões
(LxCxA)
(LxCxA)
86 x 121 x 419 mm
86 x 121 x 419 mm
Padrão de conexão
1 X USB 3.0
1 X USB 3.0
Intervalo de temperatura operacional
5-40 °C
5-40 °C
Intervalo de umidade operacional
(sem condensação)
(sem condensação)
10-90%
10-90%
Certificações
Conformidade CE (Diretiva de Compatibilidade Eletromagnética, Diretiva de Baixa Tensão), compatível com baterias recarregáveis (quando aplicável), IP50, REEE
Conformidade CE (Diretiva de Compatibilidade Eletromagnética, Diretiva de Baixa Tensão), compatível com baterias recarregáveis (quando aplicável), IP50, REEE
(1) HandySCAN MAX EVO™ e HandySCAN MAX EVO Elite™ (certificado pela ISO 17025): Baseado na norma VDI/VDE 2634 parte 3. O desempenho do erro de sondagem é avaliado com medições de diâmetro em artefatos de esfera rastreáveis. Os resultados foram obtidos a uma distância de segurança de 0,6 m e 1,2 m.
(2) HandySCAN MAX EVO™ e HandySCAN MAX EVO Elite™ (certificado pela ISO 17025): Baseado na norma VDI/VDE 2634 parte 3. O erro de espaçamento entre esferas é avaliado com artefatos de comprimento rastreável ao medir estes em diferentes locais e orientações dentro do volume de trabalho. Os resultados foram obtidos a uma distância de segurança de 0,6 m e 1,2 m. e usando fotogrametria integrada com otimização da precisão volumétrica. A precisão volumétrica do sistema não pode ser superior à precisão do sistema e do modelo escolhidos.
(3) Classe do laser: 2M (seguro para os olhos).
(4) Inclui visualização por mapa de cores em RA com exibição de desvios em tempo real e funcionalidade de leitura de códigos QR.
(5) Também compatível com todos os principais softwares de metrologia, CAD e computação gráfica por meio de importação de malha e nuvem de pontos

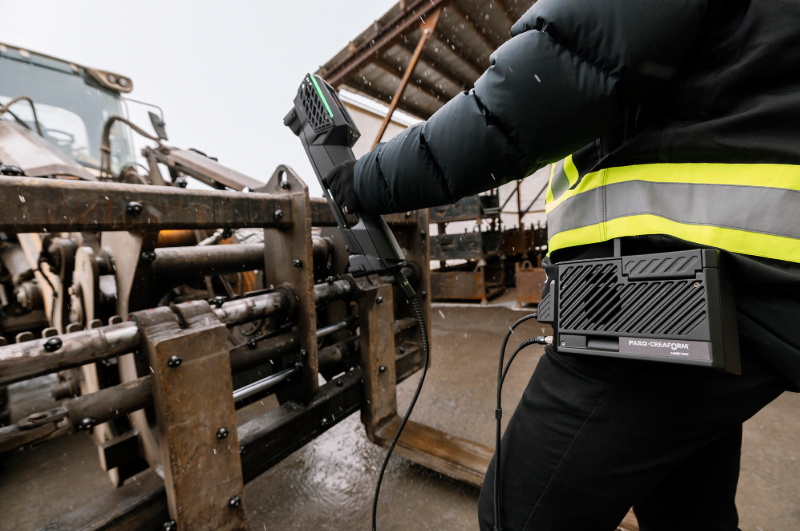

Centros Internacionais de Metrologia 3D de Suporte, Reparação e Calibração
Nossos Centros, localizados em todo o mundo, oferecem os seguintes serviços* em diferentes idiomas.
Linha de suporte técnico de software e hardware
Reparo básico e avançado do escâner 3D
Manutenção e ajuste de equipamentos
Serviços de empréstimo
Substituição de componentes do escâner 3D
Revenda de peças
Renovação da garantia
* Os serviços podem variar dependendo dos centros de metrologia 3D
Processo de Fabricação Rigoroso dos Escâneres 3D
A Creaform projeta, fabrica e calibra os escâneres HandySCAN 3D com o mais alto sistema de gestão de qualidade de acordo com os padrões internacionalmente reconhecidos ISO 9001 e ISO 17025.
O teste de aceitação da série HandySCAN 3D Max é baseado na VDI\VDE 2635 parte 3, que é credenciada pela ISO 17025 para garantir a rastreabilidade aos padrões internacionais.
Cada escâner é entregue com uma certificação personalizada e resultados de testes totalmente documentados.
Padrões Internacionais de Alta Qualidade em Metrologia
Na Creaform, a qualidade dos produtos e serviços é nossa maior prioridade. Pioneiros na medição 3D portátil, estamos comprometidos em superar as necessidades de nossos clientes com o desenvolvimento de soluções inovadoras. Estamos empenhados em melhorar continuamente os processos, estabelecendo novos padrões para a indústria e garantindo a total satisfação de nossos clientes.
O teste de aceitação da série HandySCAN 3D Max é baseado na VDI\VDE 2635 parte 3, que é credenciada pela ISO 17025 para garantir a rastreabilidade aos padrões internacionais.
Cada escâner é entregue com uma certificação personalizada e resultados de testes totalmente documentados.
Padrões Internacionais de Alta Qualidade em Metrologia
Na Creaform, a qualidade dos produtos e serviços é nossa maior prioridade. Pioneiros na medição 3D portátil, estamos comprometidos em superar as necessidades de nossos clientes com o desenvolvimento de soluções inovadoras. Estamos empenhados em melhorar continuamente os processos, estabelecendo novos padrões para a indústria e garantindo a total satisfação de nossos clientes.
Ficou interessado(a) no HandySCAN 3D MAX Series™?
Entre em contato com nossos especialistas da Creaform. Eles encontrarão a solução certa, adaptadas a suas aplicações.
