Danneggiate o obsolete: Come ricostruire parti di grandi dimensioni senza commettere errori

Quando le aziende devono sostituire parti rotte o usurate di grandi dimensioni con delle nuove che abbiano le stesse dimensioni e lo stesso funzionamento, devono effettuare un processo di reverse engineering. Questo processo comporta spesso delle difficoltà che possono diventare impegnative per via delle dimensioni delle parti da sostituire.

Gli ingegneri devono assicurare che le nuove parti si adattino perfettamente al loro ambiente e devono ottimizzare il processo di progettazione per ridurre al minimo le iterazioni che potrebbero causare ritardi. Questo richiede misurazioni precise e una comprensione completa dell'ambiente che ospiterà il componente.

Di conseguenza, i progettisti devono disporre di tutti i dati necessari per creare un modello CAD in modo accurato ed efficiente, senza trascorrere infinite ore per integrare queste informazioni nel loro software.

Acquisizione di dati ricchi e completi

Per la progettazione di parti su misura di grandi dimensioni sono disponibili due categorie di soluzioni.

Strumenti tradizionali, come nastri di misurazione, calibri, noni, e immagini, sono preferiti per le misurazioni semplici (per esempio, la distanza tra due punti) e la documentazione. Al contrario, la misurazione manuale di componenti con geometrie ampie e complesse può facilmente diventare laboriosa, e comportare una raccolta di informazioni incompleta o non affidabile.

I dispositivi metrologici portatili, come i bracci di misurazione e gli scanner a lungo raggio, possono misurare ambienti grandi, ma l'accuratezza offerta è spesso insufficiente per ottenere un'integrazione perfetta. Gli scanner 3D manuali invece acquisiscono accuratamente tutte le dimensioni di aree grandi e volumi interi, senza essere condizionati dalle instabilità ambientali.

Scansione rapida, transizione efficace Scan-to-CAD, e processo di progettazione snello

Diversamente dalle tradizionali tecniche di misurazione, gli scanner 3D manuali permettono di completare l'acquisizione delle informazioni geometriche in una sola sessione di misurazione. Questo elimina la necessità di effettuare più visite sul posto per acquisire i dati mancanti, così le aziende possono risparmiare tempo e risorse preziose.

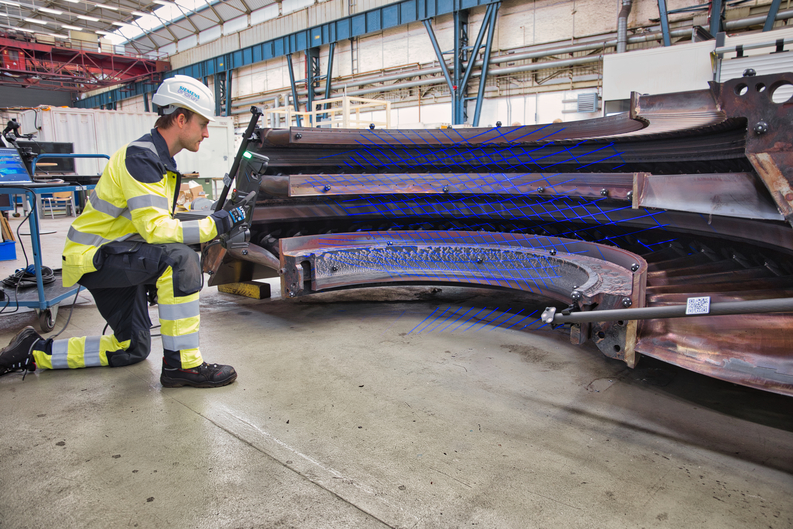

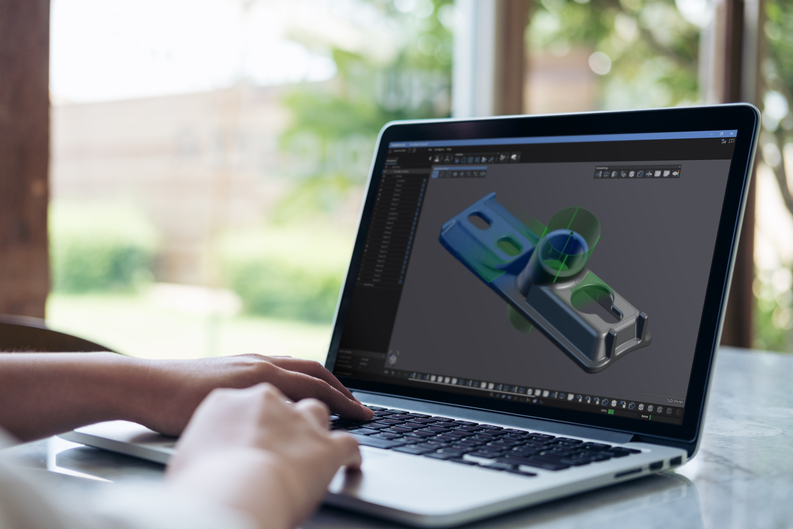

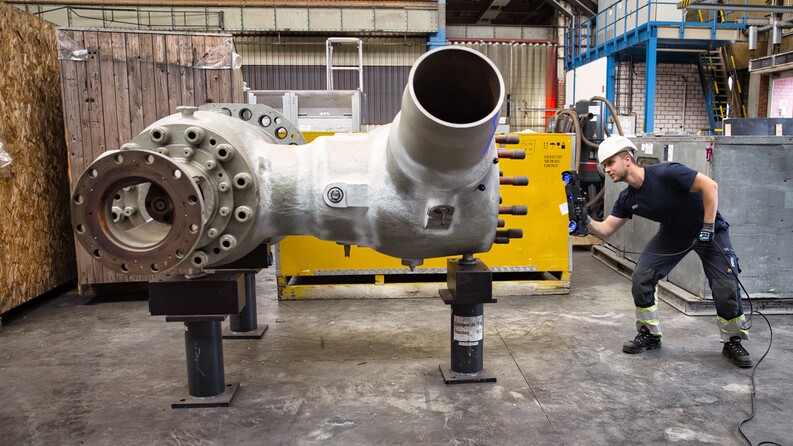

Con la serie HandySCAN 3D|MAX in grado di acquisire dati di scansione 3D completi e accurati, i progettisti possono facilmente estrarre e allineare le caratteristiche, ed anche creare superfici parametriche. L'interfaccia intuitiva di Scan-to-CAD fornisce informazioni più ricche e più complete permettendo transizioni più rapide nel software CAD per progettare modelli personalizzati e ottimizzati.

Riducendo al minimo il tempo speso per ogni iterazione, i progettisti possono accelerare il processo di reverse engineering. Di conseguenza, le parti di ricambio possono essere integrate perfettamente negli ambienti esistenti, offrendo una perfetta compatibilità e prestazioni ottimali.
