Accuratezza
0,020 mm
0,015 mm(1)
0,015 mm(1)
Precisione volumetrica
(basata sulle dimensioni della parte)
(basata sulle dimensioni della parte)
0,020 mm + 0,020 mm/m
0,020 mm + 0,015 mm/m(2)
0,015 mm + 0,015 mm/m(1)(2)
0,020 mm + 0,015 mm/m(2)
0,015 mm + 0,015 mm/m(1)(2)
Errore di forma (sfera)
0,030 mm
Errore di forma (piano)
0,050 mm
Test di accettazione
In base alla norma ISO 10360(3)
Capacità di misurazione
(a una distanza di lavoro di 0,3 m)
(a una distanza di lavoro di 0,3 m)
Perno0,750 mm
Foro1,250 mm
Gradino0,025 mm
Parete0,500 mm
Risoluzione delle misurazioni
0,025 mm
Risoluzione delle mesh
0,100 mm
Frequenza di misurazione
2 800 000 misurazioni/s
Fonte luminosa
46 linee laser blu (+1 linea ulteriore) + puntatore laser(4)
Controlli dello scanner
Schermo touchscreen da 4,3 pollici e pulsanti fisici
Fotocamera
12 megapixel, abilitata alla realtà aumentata
Calibrazione in tempo reale
Inclusa
Allineamento e pulizia automatici
Inclusa
Distanza di lavoro
200-750 mm
Profondità di campo
550 mm
Intervallo delle dimensioni delle parti (suggerito)
0,05-4 m
Formato dei risultati
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
Software comptatibile
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)(5)
Peso
1,04kg
Dimensioni
(LxWxH)
(LxWxH)
86 x 121 x 285 mm
Connessione standard
1 X USB 3.0
Intervallo temperature operative
5-40 °C
Intervallo umidità operativa
(senza condensa)
(senza condensa)
10-90%
Certificazioni
Conformità EC (Direttiva compatibilità elettromagnetica, Direttiva bassa tensione), compatibile con pile ricaricabili (se di rilievo), IP50, RAEE
Brevetti
CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, CA 3,223,372
(1) Prestazioni ottenute con Limited Edition. Limited Edition è in grado di fornire una maggiore precisione grazie all'ottimizzazione dei processi di produzione e calibrazione.
(2) Prestazioni ottenute con le barre di scala incluse nel Accu+ Kit.
(3) Test di prestazione eseguiti nei laboratori di calibrazione accreditati ISO/IEC 17025 di Creaform.
(4) Classe laser: 2M (sicura per la vista).
(5) Compatibile con tutti i principali software informatici, CAD e di metrologia attraverso l’importazione di mesh e nuvole di punti.
Sei interessato a

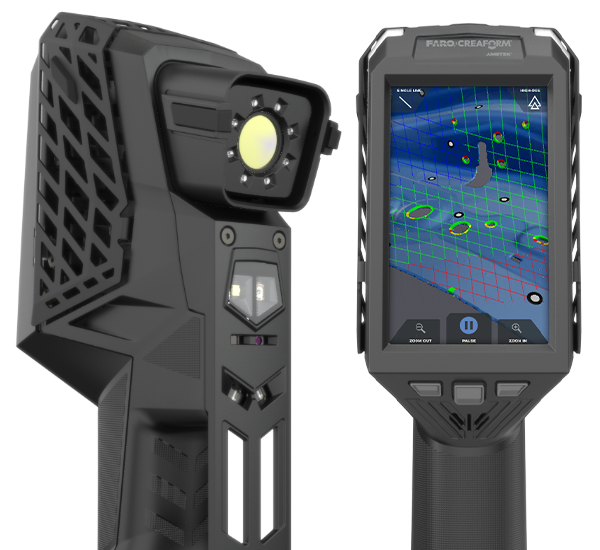

HandySCAN 3D | Serie EVO?
