SCANNER LASER 3D: GUIDA ALL’ACQUISTO PER PROFESSIONISTI

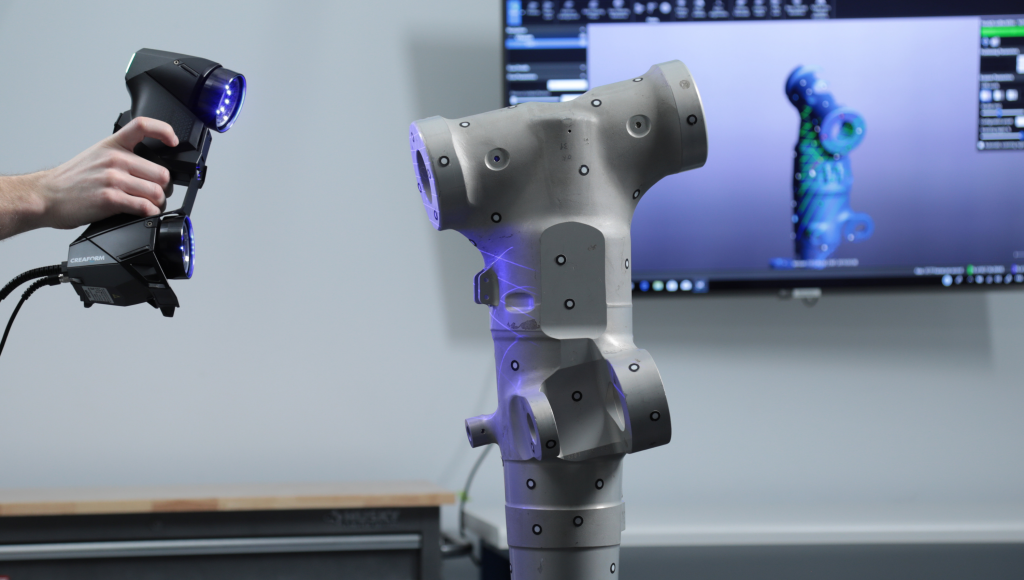

Uno scanner laser 3D è un dispositivo senza contatto e non distruttivo che consente l’acquisizione digitale di misurazioni 3D di oggetti e ambienti circostanti mediante laser. Quando l’utente esegue la scansione di un oggetto, lo scanner laser 3D proietta un modello codificato di luce dai laser. Questo modello codificato corrisponderà alla forma dell’oggetto in modo da crearne una versione digitale.

La copia digitale dell’oggetto può dunque essere esportata come file mesh poligonale (una rappresentazione del modello 3D) e utilizzata in diversi software di progettazione assistita da computer (CAD), ispezione o stampa 3D.

Che cosa è in grado di fare uno scanner laser 3D?

In base a marchio, marca e modello, gli scanner laser 3D permettono di eseguire la scansione di qualsiasi tipo di oggetto, indipendentemente dalla complessità di geometrie, forme, dimensioni, materiali e finiture superficiali. Infatti, gli scanner laser 3D specialistici sono in grado di eseguire scansioni anche di corpi umani ed edifici.

Gli scanner laser 3D portatili possono inoltre essere usati dagli operatori praticamente ovunque per acquisire misurazioni 3D accurate, indipendentemente dall’ambiente circostante. In caso di scansione di parti in produzione, condutture interrate o componenti difficili da raggiungere, gli scanner laser 3D sono in grado di generare i dati necessari per ulteriori elaborazioni.

La risposta è molto semplice: praticamente ovunque. Nella loro concezione di base, gli scanner laser 3D contribuiscono a creare modelli (o repliche) 3D di oggetti fisici. Ciò significa che vengono usati da professionisti di svariati settori, come:

• Settore aerospaziale
• Trasporti e settore automobilistico
• Prodotti di consumo
• Fabbricazione B2B
• Istruzione
• Industria pesante
• Assistenza sanitaria
• Beni culturali, arte e architettura
• Petrolio e gas
• Produzione di energia
• E molti altri ancora.

Inoltre, grazie alla democratizzazione delle tecnologie, gli scanner laser 3D di livello professionale a prezzi accessibili si stanno affermando come risorsa preziosa per hobbisti, artisti, appassionati e qualunque altra categoria. Scopri alcuni degli incredibili progetti realizzati con le soluzioni di scansione laser 3D più accessibili.

Dopo aver scoperto i settori in cui di solito si ricorre agli scanner laser 3D, scopriamo la vasta gamma di applicazioni della scansione laser 3D, tra cui la manifattura. Ricorda: gli scanner laser 3D non sono destinati solo alla produzione.

Ecco alcuni esempi:

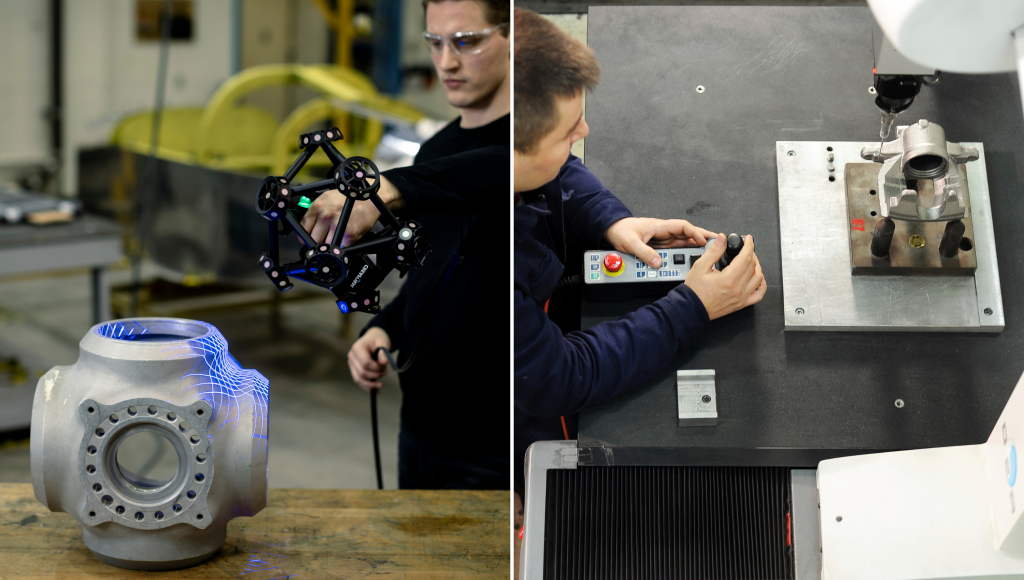

Esiste un’ampia gamma di soluzioni di misurazione 3D sul mercato. Spesso vengono messe a confronto due di queste: gli scanner laser 3D portatili e le macchine di misurazione a coordinate fisse (CMM).

Entrambe le tecnologie garantiscono i livelli di accuratezza richiesti dall’uso professionale. Una CMM è composta da un tavolo con base in granito massiccio, da un braccio gantry o a ponte e da una sonda per la misurazione tattile. Spesso questi strumenti si trovano in laboratori o sale dedicate a causa della loro estrema sensibilità alle condizioni ambientali, quali vibrazioni, polvere, livelli di umidità e così via. Il vantaggio principale delle CMM è l’elevata accuratezza, tuttavia, devono essere utilizzate da metrologi esperti, sono lente e offrono una flessibilità limitata. La necessità di spostare le parti sulla CMM rende questa soluzione inefficiente per le produzioni accelerate e difficile da usare per parti di grandi dimensioni.

Anche gli scanner laser 3D portatili sono, in genere, molto accurati. A seconda di marca e modello, sono anche veloci nell’acquisizione di misurazioni 3D. Inoltre, grazie a interfacce intuitive e design ergonomico, sono facili da usare per gli operatori, indipendentemente dal livello di competenza. Inoltre, trasportabilità e resistenza degli scanner laser 3D ne consente l’utilizzo in officine o all’esterno. Questi strumenti sono in grado di resistere a condizioni difficili senza compromettere accuratezza, affidabilità e ripetibilità dei dati.

Spesso i produttori, ad esempio, investono in entrambe le tecnologie, utilizzando le CMM solo per le ispezioni più importanti che richiedono il massimo livello di accuratezza e gli scanner laser 3D per tutte le altre misurazioni 3D, in modo da eliminare i colli di bottiglia delle CMM e migliorare la produttività complessiva.

La fascia di prezzo degli scanner laser 3D dipende da qualità e prestazioni dei dispositivi.

È possibile trovare scanner laser 3D economici a meno di 1000 USD. Gli scanner laser 3D di prezzo medio possono aggirarsi sulle decine di migliaia di USD. Gli scanner laser 3D di livello metrologico, in particolare quelli utilizzati per il controllo qualità automatizzato, i processi dell’Industria 4.0 e le applicazioni critiche di progettazione del prodotto, con tolleranze estremamente rigide e standard rigorosi, possono raggiungere prezzi superiori ai 100.000 USD.

Il più delle volte, le aziende non vogliono rischiare di imbattersi in considerevoli costi operativi e ingenti danni commerciali causati dall’utilizzo di scanner laser 3D di qualità inferiore alla media. Ecco alcuni esempi dei motivi per cui l’uso di uno scanner 3D a basso costo in applicazioni professionali può costituire un grosso errore.

• L’uso di scanner laser 3D che non garantiscono i corretti livelli di accuratezza per l’ispezione di componenti di velivoli potrebbe rivelarsi fatale per i passeggeri in caso di incidente.
• Nelle valutazioni NDT di oleodotti e gasdotti, dati imprecisi potrebbero non consentire agli ispettori di rilevare potenziali danni, come crepe e corrosioni, che potrebbero causare guasti catastrofici per la popolazione e l’ambiente circostante.
• Basti pensare al caso in cui i team di controllo qualità di un nuovo veicolo di un produttore si lasciano sfuggire difetti nei suoi sotto-assiemi, con conseguente estesi e costosi richiami successivi dell’auto.

Puoi consultare questo articolo per maggiori informazioni sui problemi associati agli scanner laser 3D a basso costo per i professionisti.

La scelta dello scanner laser 3D più adatto alle applicazioni specifiche dipende da una miriade di fattori. Che cosa occorre prendere in considerazione nella scelta di uno scanner laser 3D di livello professionale e metrologico?

Nell’acquisto un sistema di scansione laser 3D, devi tenere conto dei seguenti criteri e funzionalità:

1. Accuratezza e ripetibilità: quanto deve essere accurato lo scanner laser 3D? L’applicazione richiede livelli di tolleranza elevati o la conformità a norme rigide? In questo caso, è opportuno che lo scanner laser 3D scelto garantisca risultati accurati e ripetibili.
2. Risoluzione: per quanto riguarda le risoluzioni, la qualità dei dati di scansione sarà importante se l’applicazione prevede la realizzazione di valutazioni con un elevato livello di dettaglio. Il numero di dettagli sul modello 3D è direttamente proporzionale alla risoluzione.
3. Velocità: l’efficienza dei team è fondamentale? Il prodotto in fase di progettazione deve avere un time-to-market rapido? L’acquisizione di dati con scanner laser 3D a basso costo può richiedere molto più tempo rispetto alle controparti professionali.
4. Facilità d’uso: alcune tecnologie insite negli scanner laser 3D sono più facili da usare di altre. È importante valutare intuitività ed ergonomicità di ciascun scanner laser 3D. Non è auspicabile, infatti, che i team siano rallentati da configurazioni e utilizzi complicati.
5. Dimensioni delle parti: di solito effettui misurazioni 3D su parti piccole, grandi o su componenti di tutte le dimensioni? Le specifiche degli scanner laser 3D dovrebbero indicare la gamma di dimensioni, in mm, cm o m (in o ft).
6. Portabilità: in che misura è portatile lo scanner 3D che stai prendendo in considerazione? La vera portabilità è data dall’assenza di dispositivi di posizionamento esterni. Uno scanner laser 3D deve essere completamente autonomo e dunque utilizzabile in officina, sul campo o in aree instabili, non controllate o ristrette. Puoi scoprire ulteriori informazioni sull’importanza della portabilità nelle tecnologie di scansione laser 3D qui.
7. Software di scansione laser 3D: non tutti i produttori forniscono piattaforme software 3D integrate che funzionano in modo ottimale con i loro scanner laser 3D. Questo tipo di software presenta diversi moduli o funzionalità, tra cui l’agevolazione della transizione dei dati di scansione al software CAD e l’accelerazione delle ispezioni dimensionali. Puoi ottenere il massimo dal tuo scanner laser 3D con un software che porta il processo di post-scansione a un livello completamente nuovo.
8. Formazione, assistenza e manutenzione: l’investimento in uno scanner laser 3D dovrebbe anche prevedere un’attenta valutazione dei livelli di formazione, assistenza e manutenzione offerti dai produttori. I produttori di scanner laser 3D di qualità e di fascia alta supportano i loro dispositivi con un’assistenza post-vendita di eccellenza, direttamente o attraverso la loro rete di distributori certificati.
