CUBE-R

Soluzione completa chiavi in mano o su misura per il controllo qualità automatizzato

La CUBE-R risponde alle attuali esigenze di accrescimento della produttività, migliorando la qualità dei prodotti e riducendo i costi operativi; fornisce un'accuratezza senza compromessi, perfino in ambienti con vibrazioni e su superfici difficili.
Grazie alla programmazione intelligente offline, all'alta frequenza di acquisizione dati 3D a campo completo e al più breve tempo di ciclo tramite elaborazione parallela, CUBE-R consente ai produttori di eseguire più ispezioni, con meno risorse e a costi inferiori, per ottenere l'ispezione di ogni singolo pezzo e fornire prodotti senza difetti.

Accuratezza senza compromessi in ambienti di produzione con vibrazioni
La migliore scansione 3D su superfici difficili. Non richiede alcuna preparazione
Soluzioni chiavi in mano o su misura adattate alle proprie esigenze
L'automazione accessibile per tutti i livelli di competenza

Le nostre soluzioni CUBE-R

Diverse configurazioni in base alle tue esigenze

La CUBE-R è una cella di misurazione industriale ad alta produttività. Partendo da una progettazione modulare, può supportare infinite configurazioni, personalizzate oggi secondo le dimensioni delle parti e scalabili domani secondo le esigenze future. Il team ingegneristico di Creaform può effettuare una personalizzazione completa della cella CUBE-R, dall'hardware al software, per soddisfare requisiti specifici di dimensioni, robotica e sicurezza. Per una implementazione veloce, la CUBE-R è disponibile anche in tre modelli di serie, chiavi in mano: M2™, M3™ e M4™, che supportano dimensioni di parti rispettivamente fino a 2 m, 3 m e 4 m.
M2
The M2 measuring cell with blue robot, table, calibration arm and Creaform control unit inside the safety enclosure
M3
The M3 measuring cell with blue robot, table, calibration arm and Creaform control unit inside the safety enclosure
M4
The M4 measuring cell with blue robot, table, calibration arm and Creaform control unit inside the safety enclosure
Configurazioni su misura
Automated measuring cell with blue robot and Creaform control unit, overlaid with a customization icon

Le nostre opzioni di CUBE-R

Close-up of the rotary table with the removable mounting plate option

Piastra di montaggio removibile

Pallet opzionali che permettono di precaricare le parti e le matrici fuori dalla cella di misurazione. Compatibile per il trasporto su carrello elevatore, il kit permette sostituzioni rapide delle parti nella CUBE-R, riducendo al minimo il tempo di fermo macchina durante le sostituzioni o le modifiche.

Person viewing four camera feeds of an automated measuring cell on a laptop screen

Kit per l'accesso remoto sicuro

Videocamere integrate e strumenti per la connettività che permettono al team di assistenza tecnica Creaform di individuare a distanza i problemi della CUBE-R riducendo al minimo il tempo di inattività e velocizzando il tempo di risoluzione dei problemi. L'accesso remoto è protetto da una barriera fisica e può essere attivato solo in loco tramite un selettore manuale.

Hands adjusting a jig with green laser alignment lines on a perforated metal surface

Sistema di posizionamento 3D Virtek IrisTM

Schemi laser strutturati che consentono un allineamento preciso e un posizionamento accurato della parte e della matrice sulla piattaforma eliminando l'errore umano durante l'impostazione, generando un risparmio di tempo e aumentando la produttività complessiva.

Scanner inspecting an automotive part with overlay icons showing process flow from scanning to software

Kit Produttività

Soluzione che consente una scansione costante parallelizzando la scansione e l'elaborazione dati, migliorando il tempo di attività di CUBE-R ed eliminando il tempo di inattività dell'elaborazione dati.

MetraSCAN 3D-R

Lo scanner ottico CMM montato su robot per controllo qualità automatizzato

MetraSCAN-R BLACK Elite

Il migliore scanner 3D per le parti con geometrie varie

MetraSCAN-R BLACK™ Elite porta la scansione 3D a un livello superiore. Il prodotto offre 45 linee laser e un ampio campo visivo per velocizzare i tempi di acquisizione dati. Grazie al suo tracking dinamico, fornisce misurazioni 3D continue di grande precisione, anche in ambienti di produzione con vibrazioni.
MetraSCAN-R BLACK Elite è ideale per i componenti dotati di numerose geometrie, diversi tipi di materiali e finiture, tra cui grandi stampi, grandi componenti per il settore automobilistico o qualsiasi altro componente o assemblaggio complesso.

Sorgente luminosa
45 linee laser
Velocità di misurazione
1.800.000 misure al secondo
Area di scansione
310 x 350 mm

MetraSCAN-R BLACK Elite HD

Il migliore scanner 3D per parti dotate di un gran numero di bordi e tranciature

Basato sulla stessa tecnologia ad alte prestazioni di MetraSCAN-R BLACK Elite, MetraSCAN-R BLACK™ Elite HD offre una risoluzione superiore per rispondere in modo ancora più efficace alle esigenze del mercato automobilistico. Progettato con un campo visivo ottimizzato, MetraSCAN-R BLACK Elite HD offre maggiori prestazioni in termini di velocità e ripetibilità per applicazioni complesse come ad esempio le misurazioni 3D delle parti in lamiera.

Sorgente luminosa
69 linee laser
Velocità di misurazione
3.000.000 misure al secondo
Area di scansione
190 x 170 mm
Blue robot with MetraSCAN 3D scanner inspecting a black automotive part with laser lines

Velocità

MetraSCAN 3D-R consente l'ispezione di centinaia di parti ogni giorno. È perfetto per tutte le ispezioni sulla linea di produzione di massa, e annulla le distanze tra controllo qualità e parti. Grazie alla facile integrazione e all'installazione semplice e rapida, MetraSCAN 3D-R contribuisce ad accelerare i processi di controllo qualità automatizzata, velocizzando il lancio sul mercato.

Alta velocità di misurazione
Fino a 3.000.000 misurazioni al secondo che consentono di ridurre i tempi di ispezione
Alta velocità di misurazione
A prescindere da superfici, finiture ed elementi geometrici
Area di scansione ad alta densità
69 linee laser

Accuratezza e risoluzione

Grazie alla sua accuratezza, ripetibilità e risoluzione di livello metrologico, MetraSCAN 3D-R offre risultati di alta qualità, che si tratti di superfici, finiture o elementi geometrici. MetraSCAN 3D-R non è limitato da rigide configurazioni di misurazione; ciò lo rende lo scanner 3D ideale per l'automazione industriale negli ambienti di produzione. Grazie al tracker ottico C-Track che consente il riferimento dinamico, è possibile spostare lo scanner 3D e la parte durante l'ispezione preservando l'allineamento della parte, e l'accuratezza e l'affidabilità delle misurazioni.

Accuratezza in produzione con riferimento dinamico
0,025 mm (0,0009 pollici) in ambienti di produzione a prescindere da instabilità, vibrazioni e fluttuazioni termiche
Test di accettazione affidabili
Basati sullo standard VDI/VDE 2634 parte 3
Basati sullo standard ISO 10360
ISO/IEC 17025: Laboratorio accreditato 2017
Accuratezza volumetrica
0,078 mm (0,0031 pollici)
Alta risoluzione
0,015 mm (0,0006 pollici)
MetraSCAN 3D scanner inspecting a large metallic aircraft inlet surface with blue laser lines

Versatilità

Grazie alla combinazione delle tecnologie laser blu ed ottica, MetraSCAN 3D-R ha la capacità di generare efficientemente scansioni 3D di superfici lucide o di oggetti con variazioni di riflessività e misurare parti di varie dimensioni e con geometrie superficiali differenti. MetraSCAN 3D-R è disponibile come soluzione personalizzata con robot industriale o soluzione di misurazione totalmente autonoma con CUBE-R Creaform.

Tecnologia laser blu
Ideale per superfici lucide e riflettenti
Linea configurabile e personalizzabile
Progettazione modulare per configurazioni infinite
Ampia gamma di dimensioni dei pezzi
Ideale per parti con dimensioni e geometrie differenti
Possibilità di integrazione personalizzata
Computer screen displaying Automation software with a robotic scanner analyzing a metallic part

Semplicità d'uso

Grazie alla sua semplicità operativa, alla compatibilità con software metrologici e alla programmazione off-line, MetraSCAN 3D-R è accessibile a tutti, indipendentemente dal livello di competenza o esperienza degli utenti. L'interfaccia utente consente agli operatori senza competenze in robotica o metrologia di misurare parti a prescindere da dimensioni, forma o complessità. Una volta completate le misurazioni, i tecnici del controllo qualità potranno concentrarsi sull'analisi dei risultati, operazioni di elevato valore aggiunto.

Accessibile agli operatori in produzione
Non si richiedono competenze in robotica o metrologia
Robot supportati
Compatibile con i robot industriali e collaborativi
Fornitore unico per l'automazione e l'ispezione (all'interno dello stesso pacchetto software)
Compatibile anche con software metrologico di terze parti
Ambiente digitale sdoppiato
Intelligenza di scansione e programmazione automatica del percorso robot con Automazione

Soluzioni integrate con MetraSCAN 3D-R

CMM a scansione 3D adattabile alle esigenze di ispezione, alle specificità del settore e ai processi produttivi. Compatibile con i robot di qualsiasi marca e modello, è la soluzione perfetta per gli integratori di sistemi robotici.
  • Soluzioni integrate: robot collaborativo

    Progettata per gli utenti che si avvicinano per la prima volta all'automazione, questa soluzione chiavi in mano è composta dal MetraSCAN 3D-R montato su un robot collaborativo (Cobot). Risponde alle specifiche necessità dei produttori che cercano un'implementazione robotica semplice, efficiente e sicura. Perfetto per un laboratorio di metrologia con spazi limitati, il sistema di misurazione automatizzato non richiede una recinzione protettiva, pertanto è una soluzione più conveniente.

    • Facile da installare, semplice da implementare
    • Struttura leggera e compatta
    • Sicuro per gli operatori
    • Supportato dall'automazione

    Installazione del cobot e ottimizzazione della configurazione: Creaform offre la sua competenza per l'installazione dei cobot e garantisce l'ottimizzazione delle configurazioni personalizzate, dall'ispezione ultra-specifica del laboratorio al controllo qualità automatizzato assistito da robot.

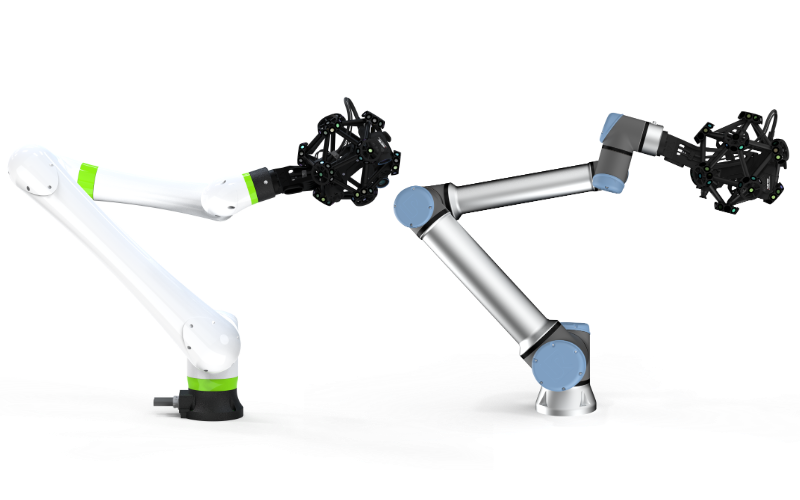

    MetraSCAN 3D-R on collaborative robot
  • Soluzioni integrate: robot industriali

    Grazie all'eliminazione della rigida impostazione richiesta per eseguire una misura, MetraSCAN 3D-R è un prodotto ideale per l'automazione industriale nelle condizioni di officina. È possibile montare il potente e innovativo scanner CMM ottico su qualsiasi robot industriale, un prodotto adatto a ogni tipo di progetto di integrazione e realizzato in collaborazione con gli integratori di sistemi

    • Aumento al massimo della produttività
    • Maggiore portata (gamma di dimensioni delle parti più ampie)
    • Design robusto
    MetraSCAN 3D-R on industrial robots

Cerchi una soluzione personalizzata o autonoma per il controllo qualità automatizzato?

MetraSCAN 3D-R e CUBE-R offrono risultati ineguagliabili in ogni settore.
Chiedi a un esperto
MetraSCAN 3D-R scanning car frame for inspection
Laptop screen showing Automation software with a blue robotic arm scanning a large metallic panel

Creaform Metrology Suite™

Modulo software con ambiente per digital twin

Il MetraSCAN 3D-R lavora in modo lineare con Automazione, un modulo software di programmazione offline compreso nella Creaform Metrology Suite che permette a persone non esperte nel campo della scansione 3D o della robotica di ottenere misurazioni dimensionali ottimali nel più breve ciclo di tempo.
Scopri di più

Creaform.OS™ LTS

Approfitta dell’ampia assistenza software per ogni versione specifica di Creaform.OS LTS.

Offerto esclusivamente per le soluzioni di misurazione 3D della serie R, Creaform.OS LTS™ (supporto a lungo termine) è un’edizione ottimizzata della piattaforma software 3D completamente integrata di Creaform. Il prodotto consente ai clienti di completare i propri cicli dei programmi di fabbricazione senza eseguire l'aggiornamento a nuove versioni del software.
Blue Yaskawa robotic arm with MetraSCAN 3D scanner inspecting a black automotive part with blue laser lines

Compatibile con il tuo software

logo metrologic group
logo innovmetric

Componenti aggiuntivi

MaxSHOT 3D™
Questo sistema di misurazione ottica a coordinate portatile fornisce l'accuratezza e la velocità della fotogrammetria a un'ampia gamma di applicazioni per parti di grandi dimensioni.
MaxSHOT 3D Optical coordinate measuring system
Laboratorio di metrologia virtuale
Crea il tuo ambiente CMM virtuale per liberare lo spazio dall'hardware ingombrante, il tutto con i vantaggi delle soluzioni di rilevamento e scansione 3D di Creaform.
Scanning in virtual metrology lab

Specifiche tecniche

Visualizza tutte le specifiche
metrascan-r-black-elite-front-model
0.025 mm
0.064 mm
0.025 mm
1,800,000 misurazioni/s
metrascan-r-black-elite-hd-front-model
0.025 mm
0.064 mm
0.015 mm
3,000,000 misurazioni/s

Specifiche tecniche

Visualizza tutte le specifiche
