No automobilismo, o desempenho muitas vezes depende dos mínimos detalhes. Quando as partes internas do motor estão fora dos limites devido a regulamentos rigorosos de corrida, cada ganho deve ser encontrado em outro lugar — nos componentes que circundam o motor. Esse foi precisamente o desafio enfrentado por um piloto da PRO 2 que suspeitava que o coletor de escape existente estava limitando a potência máxima. Para transformar essa intuição em resultados mensuráveis, o piloto precisava de uma solução baseada em princípios de engenharia, em vez de suposições.
Foi aí que entrou em cena a EP9 Autosport, uma oficina sediada em Quebec, no Canadá. Reconhecida pela sua experiência na restauração, melhoria e personalização de veículos Porsche refrigerados a ar, a EP9 assumiu o projeto com a mesma mestria e paixão que caracterizam o seu trabalho nos clássicos 911. Com base em seu histórico de reconstrução de motores de alto desempenho e desenvolvimento de peças que não estão mais disponíveis, a equipe aplicou seu conhecimento em engenharia para otimizar o coletor e liberar potência inexplorada.
Neste blog, exploraremos como a EP9 superou o desafio técnico de reprojetar um coletor de motor Roush, ganhando as frações de segundo extras que fazem toda a diferença na pista.
Revisitando a geometria do coletor: Uma reformulação completa
Um coletor já estava montado no motor, mas nada havia sido analisado nem calculado. Na configuração inicial, os corredores foram posicionados exclusivamente para se encaixarem no chassi. Como resultado, parâmetros importantes, como a geometria, o comprimento e o diâmetro de cada canal, não foram otimizados para proporcionar um fluxo de ar equilibrado e a máxima potência do motor.
O fabricante do motor forneceu diretrizes gerais, incluindo especificações de diâmetro e comprimento para cada seção e quais tubos deveriam ser emparelhados, mas o projeto geral do coletor permaneceu indefinido. Portanto, a equipe de design da EP9 teve que começar do zero, desenvolvendo um novo coletor que atendesse a essas especificações e, ao mesmo tempo, se encaixasse nas restrições geométricas do chassi do veículo.
Examinando o cabeçote do motor para um encaixe perfeito

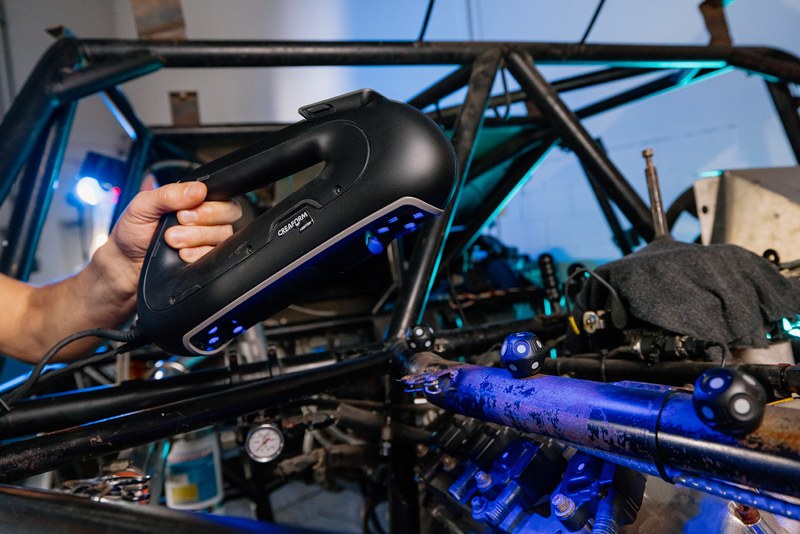

Após remover o coletor antigo, a EP9 digitalizou o cabeçote do motor — uma arquitetura baseada na Ford — para capturar com precisão as dimensões do ambiente onde o novo coletor seria instalado. Certas características tiveram que ser cuidadosamente consideradas, como o local onde as saídas de escape quadradas devem se conectar aos tubos redondos do coletor.
Direcionando os corredores para um fluxo ideal
A equipe então utilizou um kit modular de plástico para direcionar manualmente os canais, determinando sua forma geral e posicionamento para visualizar o caminho de fluxo mais eficiente. Como cada segmento do kit representava exatamente uma polegada linear, foi fácil determinar o comprimento total de cada corredor.
Convertendo o protótipo em um modelo CAD

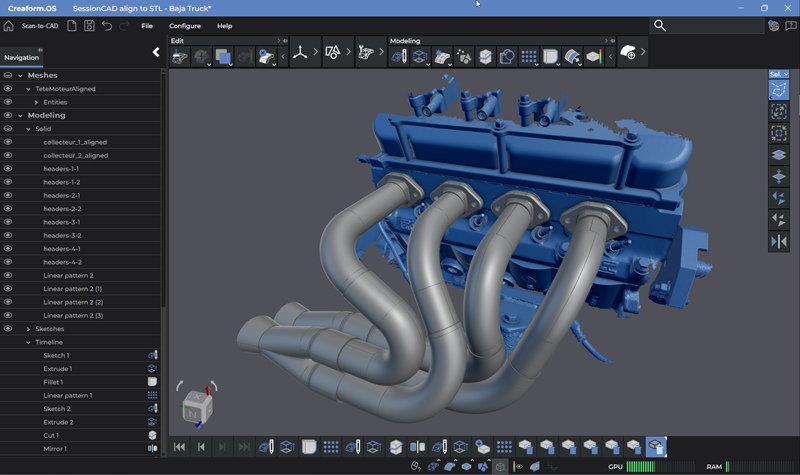

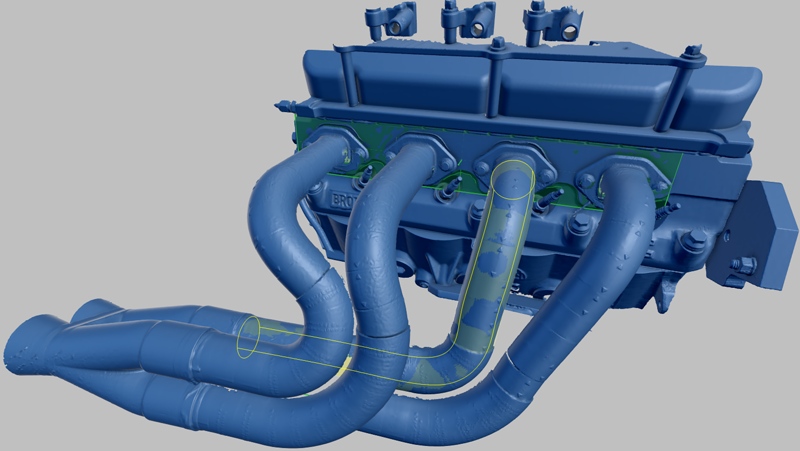

Depois que o protótipo foi finalizado, a EP9 recorreu ao HandySCAN 3D|PRO Series para digitalizar o modelo físico. Usando o Modelação para CAD Pro, a equipe de design pôde esboçar e modelar o novo coletor diretamente nos dados digitalizados do kit modular, levando à criação de um modelo CAD paramétrico completo.
Oferecendo um ajuste perfeito
No final, o modelo CAD foi enviado para usinagem, produzindo uma peça com geometria otimizada e um encaixe perfeito no chassi do motor — um resultado tangível de um processo de design executado com perfeição, desde a Modelação até o CAD e a peça usinada.
Como o PRO Series com Modelação para CAD Pro transformou o processo de design da EP9
A tecnologia de digitalização 3D da Creaform fazia parte há muito tempo do kit de ferramentas da EP9, sendo utilizada nas restaurações da Porsche para reproduzir peças indisponíveis e melhorar as existentes. Nesses projetos, a equipe de design digitalizava a peça original para obter dados de referência precisos e os utilizava como base para projetar o novo componente.
O HandySCAN 3D|PRO Series elevou o processo de design da EP9 a um novo nível de precisão. Com seus algoritmos avançados de aprimoramento de malha, ele produz dados de digitalização excepcionalmente limpos, mesmo em geometrias complexas de motores. O recurso Smart Resolution ajusta automaticamente a densidade da malha para capturar detalhes finos onde necessário, ao mesmo tempo em que acelera áreas menos críticas. Combinado com a poderosa extração de dados de malha de câmeras de alto desempenho e linhas de laser, o sistema oferece resultados precisos em acabamentos desafiadores ou contrastantes. Enquanto isso, a visualização em tempo real da malha permite que os engenheiros vejam o modelo 3D se formar em tempo real, garantindo cobertura total e qualidade antes de passar para a próxima etapa.
Trabalhando em conjunto com o HandySCAN 3D|PRO Series, o módulo de software Modelação para CAD Pro— parte do Creaform Metrology Suite — simplificou o fluxo de trabalho de design da EP9. Depois que os dados de malha de alta qualidade foram capturados, os engenheiros puderam limpá-los e otimizá-los rapidamente usando ferramentas de edição de malha antes de extrair recursos e preparar a modelação para CAD. O alinhamento inteligente garantiu que os dados estivessem prontos para CAD, simplificando as operações de esboço e modelagem. A equipe EP9 também se beneficiou da capacidade de esboçar diretamente em seções transversais e construir modelos 3D no mesmo ambiente, reduzindo o tempo de modelagem manual. Por fim, a transferência paramétrica para o SOLIDWORKS permitiu que os engenheiros refinassem e editassem modelos orientados por recursos de maneira integrada em sua plataforma CAD preferida.
Optimizando el proceso desde el escaneado hasta el prototipo
Com a adição de uma impressora 3D, a EP9 agora pode passar do conceito ao protótipo físico em um único dia. Aproveitando o fluxo de trabalho combinado do HandySCAN 3D|PRO Series e do Monitoração para CAD Pro, a equipe de design pode passar dos dados digitalizados para uma primeira peça funcional e testável impressa em 3D quase imediatamente, acelerando a validação e permitindo iterações de design mais rápidas.
Antes, obter um protótipo funcional podia levar meses de idas e vindas. Agora, com o HandySCAN 3D|PRO Series e o Modelação para CAD Pro, podemos passar da digitalização ao CAD e a um protótipo impresso em 3D em apenas um dia. Isso mudou completamente o nosso processo de design.
Félix Bélanger, engenheiro da EP9 Autosport
A diferença em relação aos métodos de medição anteriores é impressionante. No passado, as peças eram projetadas, enviadas para usinagem e devolvidas meses depois — apenas para descobrir que não se encaixavam ou não funcionavam como pretendido. Muitas vezes, foram necessárias várias idas e vindas antes de se obter um protótipo funcional.
Hoje, com digitalização e impressão 3D, a EP9 normalmente realiza apenas duas ou três iterações rápidas para ajustar uma peça antes da usinagem. Uma vez produzida a versão final, não são necessários ajustes adicionais — ela simplesmente funciona, sempre.
Transformando a precisão da medição em confiança no projeto
O HandySCAN 3D|PRO Series não apenas acelera o fluxo de trabalho, mas também garante que cada iteração do projeto seja construída sobre uma base sólida de precisão. Dados de referência confiáveis eliminam incertezas e proporcionam total confiança na geometria do ambiente onde o novo componente será instalado.
incertezas e proporcionam total confiança na geometria do ambiente onde o novo componente será instalado. Em aplicações automotivas, onde as tolerâncias são rigorosas e o espaço disponível é limitado, esse nível de precisão é fundamental. Seja no desenvolvimento de componentes de motores ou outras peças de desempenho, conhecer o ambiente exato de instalação garante um encaixe perfeito.
Capacitando equipes por meio de ferramentas intuitivas
Por fim, a EP9 enfatiza a intuitividade do HandySCAN 3D|PRO Series. Quando o especialista em digitalização estava ausente, outro membro da equipe assumiu e realizou com sucesso uma digitalização completa em poucos minutos, sem ter experiência prévia. Operar o dispositivo, iniciar o software de aquisição e concluir a digitalização acabou sendo fácil — e até mesmo agradável.
Resultados: Maior eficiência e vantagem competitiva
Com a ajuda do HandySCAN 3D|PRO Series da Creaform, a EP9 projetou um coletor que reflete o know-how de engenharia e a atenção aos detalhes da equipe. O PRO Series permitiu refinar a geometria, melhorar o desempenho do motor e alcançar melhorias notáveis na pista — o motorista sentiu imediatamente a diferença.
Para a EP9, a combinação do Monitoração para CAD Pro com a impressão 3D transformou completamente o seu processo de design. Agora, a equipe pode assumir projetos complexos e únicos, como este veículo personalizado, reprojetar peças exclusivas e, o mais importante, fazê-lo de forma eficiente e lucrativa. Sem as ferramentas certas, é fácil perder inúmeras horas de engenharia durante a fase de projeto. O PRO Series reduz significativamente esse tempo, permitindo que a EP9 ofereça soluções personalizadas de alta qualidade a um preço competitivo.
Com o PRO Series, desafios como esses — comuns no automobilismo — não estão mais fora do alcance de pequenas oficinas com grandes ambições. Ao analisar cada projeto, EP9 também está construindo uma biblioteca digital crescente de configurações de chassis e motores. Esse banco de dados permite que eles revisitem dimensões, analisem trabalhos anteriores e refinem continuamente seus projetos, reforçando sua experiência em engenharia ao longo do tempo.
Em comparação com as ferramentas de medição anteriores, o HandySCAN 3D|PRO Series reduz drasticamente as iterações de tentativa e erro. O que antes levava meses agora pode ser alcançado em questão de dias — uma mudança inegável para uma equipe ambiciosa que busca a excelência no exigente mundo do automobilismo.
O que vem a seguir na EP9 Autosport
Impulsionado pela demanda dos clientes, a EP9 está se preparando para lançar um novo motor Porsche que combinará componentes recém-projetados com peças originais. Mais uma vez, o PRO Series terá um papel fundamental, documentando todas as superfícies circundantes para garantir que cada elemento se integre perfeitamente e tenha o melhor desempenho possível.
O HandySCAN 3D|PRO Series continuará a impulsionar ainda mais a criatividade e a eficiência da EP9, ajudando a equipe a economizar tempo, reduzir custos e transformar sua visão de engenharia em realidade, tanto nas estradas quanto nas pistas.
