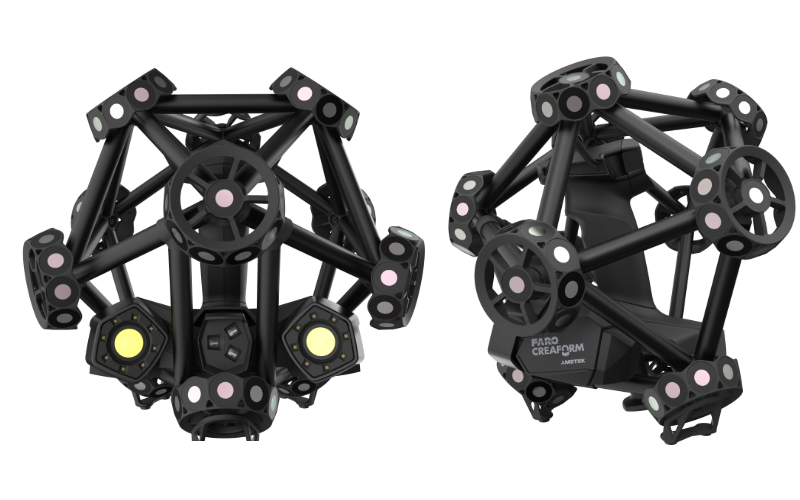

技术规格
专为计量级应用提供具备高精度、易操作、便携性以及真正快速测量特性的创新技术。
精度
0.035 mm
0.025 mm
体积精度
9.1 m3
9.1 m3
0.086 mm
0.064 mm
体积精度
16.6 m3
16.6 m3
0.122 mm
0.078 mm
自动体积扩展精度(1)
0.035 mm + 0.020 mm/m
0.025 mm + 0.015 mm/m
形状误差（球形）
0.035 mm
0.025 mm
形状误差（平面）
0.060 mm
0.045 mm
采用HandyPROBE Next+
0.030 mm
0.025 mm
Acceptance test(2)
基于 VDI/VDE 2634 第 3
部分和 ISO 10360
基于 VDI/VDE 2634 第 3
部分和 ISO 10360
测量能力（与物体的距离 = 0.3 m (1ft) 时 ）
销钉0.750 mm
0.750 mm
孔1.250 mm
1.250 mm
台阶0.025 mm
0.025 mm
壁面0.500 mm
0.500 mm
测量分辨率
0.025 mm
0.025 mm
网格分辨率
0.100 mm
0.100 mm
测量速率
1,800,000 次测量/秒
1,800,000 次测量/秒
光源
30 条蓝色激光线
（外加 1 条）
30 条蓝色激光线
（外加 1 条）
扫描区域
310 x 350 mm
310 x 350 mm
基准距
300 mm
300 mm
景深
250 mm
250 mm
部件尺寸范围 (推荐)
0.2–6 m
0.2–6 m
Setup Assistance tools(4)
设置辅助工具
设置辅助工具
不适用
包括
输出格式
.dae、.fbx、.ma、.obj、ply、 .stl、.txt、.wrl、.x3d、.zpr、.3mf
.dae、.fbx、.ma、.obj、ply、 .stl、.txt、.wrl、.x3d、.zpr、.3mf
兼容软件
3D Systems (Geomagic® 解决方案)、InnovMetric 软件 (PolyWorks)、Metrologic Group (Metrolog X4)、New River Kinematics (空间分析仪)、Verisurf、Dassault Systèmes (CATIA V5, SOLIDWORKS)、PTC (Creo)、Siemens (NX, Solid Edge)、Autodesk (Inventor、PowerINSPECT)
3D Systems (Geomagic® 解决方案)、InnovMetric 软件 (PolyWorks)、Metrologic Group (Metrolog X4)、New River Kinematics (空间分析仪)、Verisurf、Dassault Systèmes (CATIA V5, SOLIDWORKS)、PTC (Creo)、Siemens (NX, Solid Edge)、Autodesk (Inventor、PowerINSPECT)
重量
扫描仪: 1.49 kg
探头: 0.5 kg
C-Track: 5.7 kg
扫描仪: 1.49 kg
探头: 0.5 kg
C-Track: 5.7 kg
尺寸
(长 x 宽 x 高)
(长 x 宽 x 高)
扫描仪: 289 x 235 x 296 mm
探头: 68 x 157 x 340 mm
C-Track: 1031 x 181 x 148 mm
扫描仪: 289 x 235 x 296 mm
探头: 68 x 157 x 340 mm
C-Track: 1031 x 181 x 148 mm
操作温度范围
5-40 °C
5-40 °C
操作湿度范围
(非冷凝)
(非冷凝)
10-90%
10-90%
认证
符合EC标准(电磁兼容性指令、低电压指令),可与充电电池(如果适用)、IP50 WEEE 兼容
符合EC标准(电磁兼容性指令、低电压指令),可与充电电池(如果适用)、IP50 WEEE 兼容
专利
US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, EP (FR, UK, DE) 3,102,908, CA 3,166,558
US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, EP (FR, UK, DE) 3,102,908, CA 3,166,558
(1) 使用自动体积扩展时，系统的体积精度性能不能优于给定型号的默认体积精度性能。
(2) 在 Creaform 的 ISO/IEC 17025 认证校准实验室完成性能测试。
(3) 激光类别：2M（对人眼安全）。
(4) 设置辅助工具可为部件和夹具的设置提供可视化指导和高级诊断。
(5) 通过网格和点云导入，也与所有主要计量、CAD、计算机绘图软件兼容。
Creaform 的全球支持、维修和校准计量中心
Creaform 的计量中心遍布世界各地，并以多种语言提供以下服务：
咨询专家
软件和硬件技术支持服务热线
3D 扫描仪基础和高级维修
设备维护、调整和校准
租赁服务
3D 扫描仪部件更换
部件转售
续保
采用严格的制造流程开发
Creaform 采用完善的质量管理体系并按照国际公认标准 ISO 9001 和 ISO 17025 设计、制造和校准 MetraSCAN 3D。
MetraSCAN 3D 的验收测试基于通过 ISO 17025 认证的 VDI\VDE 2634，旨在确保可追溯性符合国际标准。
每台 MetraSCAN 3D 在发货时均配有一份专业认证证书以及包含详细测试结果的相关文件。
符合国际计量标准的产品和支持
在 Creaform，产品和服务质量最为重要。作为便携式 3D 测量技术的开拓者，我们致力于通过开发创新性解决方案，以不断满足客户的需求。
我们持续改进流程，提升产品的性能，确保客户满意。
MetraSCAN 3D 的验收测试基于通过 ISO 17025 认证的 VDI\VDE 2634，旨在确保可追溯性符合国际标准。
每台 MetraSCAN 3D 在发货时均配有一份专业认证证书以及包含详细测试结果的相关文件。
符合国际计量标准的产品和支持
在 Creaform，产品和服务质量最为重要。作为便携式 3D 测量技术的开拓者，我们致力于通过开发创新性解决方案，以不断满足客户的需求。
我们持续改进流程，提升产品的性能，确保客户满意。
