CUBE-R

Soluciones integrales llave en mano o personalizadas para control de calidad automatizado.

CUBE-R satisface las demandas actuales de la fabricación al impulsar la productividad, mejorar la calidad del producto y reducir costos operativos, gracias a su precisión inquebrantable, incluso en entornos con vibraciones y sobre superficies complejas.
Con programación offline inteligente, captura de datos 3D de campo completo a alta velocidad y el menor tiempo de ciclo gracias al procesamiento en paralelo, el CUBE-R permite realizar más inspecciones con menos recursos y a menor costo, para avanzar hacia la inspección total y entregas sin defectos.

Precisión inquebrantable incluso en entornos de producción con vibraciones

El mejor escaneado 3D en superficies complejas: sin necesidad de preparación

Soluciones llave en mano o personalizadas, adaptadas a sus necesidades reales

Automatización accesible para todos los niveles de experiencia

Nuestras soluciones CUBE-R

Diferentes configuraciones para adaptarse a sus necesidades

CUBE-R es una celda de medición industrial de alta productividad con diseño modular que admite configuraciones infinitas, adaptadas a los tamaños de sus piezas actuales y escalables para sus necesidades futuras. El equipo de ingeniería de Creaform puede personalizar completamente el CUBE-R, desde el hardware hasta el software, para cumplir con requisitos específicos dimensionales, robóticos y de seguridad. Para una implementación rápida, el CUBE-R también está disponible en tres modelos estándar llave en mano —M2™, M3™ y M4™— que admiten tamaños de piezas de hasta 2 m, 3 m y 4 m, respectivamente.

M2

M3

M4

Diseños personalizados

Nuestras opciones para el CUBE-R

MetraSCAN 3D-R

El escáner óptico CMM montado en robot para control de calidad automatizado

MetraSCAN-R BLACK|Elite

Mejor escáner 3D para piezas con muchas superficies

El MetraSCAN-R BLACK™|Elite lleva el escaneado 3D al siguiente nivel. Cuenta con 45 líneas láser y un amplio campo de visión para la adquisición ultrarrápida de datos. Gracias a su seguimiento dinámico único, proporciona mediciones 3D continuas de alta precisión, incluso en entornos productivos con vibraciones.
El MetraSCAN-R BLACK|Elite es perfecto para componentes con muchas geometrías, distintos tipos de materiales y acabados, incluyendo grandes piezas de fundición, grandes piezas automotriz e industrias pesadas piezas o cualquier otro componente o ensamblaje complejo.

Fuente de luz
45 líneas láser

Velocidad de medición
1.800.000 mediciones/s

Área de escaneado
310 x 350 mm (12,2 x 13,8 pulg.)

MetraSCAN-R BLACK|Elite HD

Mejor escáner 3D para piezas con muchos bordes, recortes y contornos

Basado en la misma tecnología de alto rendimiento que el MetraSCAN-R BLACK|Elite, el MetraSCAN-R BLACK™|Elite HD
cuenta con una mayor resolución para responder aún mejor las necesidades del mercado automotriz. Diseñado con un campo de visión optimizado, el MetraSCAN-R BLACK|Elite HD ofrece mayores niveles de rendimiento en términos de velocidad y repetibilidad para aplicaciones exigentes, como mediciones 3D en piezas de chapa metálica.

Fuente de luz
69 líneas láser

Velocidad de medición
3.000.000 mediciones/s

Área de escaneado
190 x 170 mm (7,5 x 6,7 pulg.)

Velocidad

El MetraSCAN 3D-R permite medir cientos de piezas por día. Es perfecto para la inspección en línea en la producción en masa y acerca lo más posible el control de calidad a la pieza. Desde su integración fácil hasta su instalación rápida y sencilla, el MetraSCAN 3D-R lo ayudará a agilizar sus procesos de control de calidad automatizado y acelerar su tiempo de lanzamiento al mercado.

Alta velocidad de medición
Hasta 3.000.000 medidas/segundo para tiempos de ciclo cortos

Velocidad de medición rápida
Independiente de las superficies, recortes y detalles geométricos

Área de escaneado de alta densidad
69 líneas láser

Precisión y resolución

Gracias a su precisión, repetibilidad y resolución de grado de metrología, el MetraSCAN 3D-R ofrece resultados de alta calidad, sea en superficies, recortes o detalles geométricos. El MetraSCAN 3D-R es libre de montajes de medición rígidos, lo que lo convierte en un escáner 3D diseñado para la automatización industrial en condiciones de taller. Gracias al rastreador óptico C-Track que permite crear referencias dinámicas, tanto el escáner 3D como la pieza se pueden mover durante la inspección manteniendo la alineación de la pieza, así como la precisión y fiabilidad de la medición.

Precisión en el taller con referencia dinámica
0,025 mm (0,0009 pulg.) en entornos de taller, independientemente de las inestabilidades, vibraciones y variaciones térmicas

Pruebas de aceptación confiables
Basado en el estándar VDI/VDE 2634 Parte 3
Basado en la norma ISO 10360
Laboratorio acreditados ISO/CEI 17025:2017

Precisión volumétrica
0,078 mm (0,0031 pulg.)

High resolution
0,015 mm (0,0006 pulg.)

Versatilidad

Al combinar el poder de las tecnologías ópticas y de láser azul, el MetraSCAN 3D-R posee la capacidad de generar escaneados 3D de gran eficiencia en superficies brillantes o en objetos con variaciones de reflectividad, y medir distintos tamaños de piezas y diferentes geometrías de superficie. El MetraSCAN 3D-R está disponible como una solución personalizada con un robot industrial o como una solución de medición completamente llave en mano con el CUBE-R de Creaform.

Tecnología de láser azul
Ideal para superficies brillantes y reflectivas

Cartera configurable y personalizable
Diseño modular para configuraciones infinitas

Amplio rango de tamaños de piezas
Perfecto para piezas de distintos tamaños y geometrías

Posibilidad de integración personalizada

Simplicidad operativa

Gracias a su simplicidad operativa, su compatibilidad con el software de metrología y su programación sin la necesidad de estar en línea, el MetraSCAN 3D-R es accesible para todos, independientemente del nivel de conocimientos o experiencia de los usuarios. La interfaz de usuario les facilita a los operadores que no son expertos en robótica o en metrología medir piezas independientemente de su tamaño, forma y complejidad. Una vez que se han realizado las mediciones, los ingenieros de control de calidad se pueden centrar en analizar y revisar los resultados; dos tareas de alto valor agregado.

Accesibilidad para operadores de taller
No se requiere experiencia en robótica ni en metrología

Robots compatibles
Compatible con robots industriales y colaborativos

Un solo proveedor para la automatización y la inspección (dentro de la misma suite de software)
Compatible también con el software de metrología de terceros

Entorno de gemelo digital
Inteligencia de escaneado y programación automática de trayectorias robóticas con el software Automatización

Soluciones integradas con el MetraSCAN 3D-R

CMM de escaneado 3D adaptable a las necesidades de inspección, las especificidades de la industria y los procesos de fabricación. Compatible con robots de cualquier marca y modelo, es la solución perfecta para integradores de sistemas de robots.

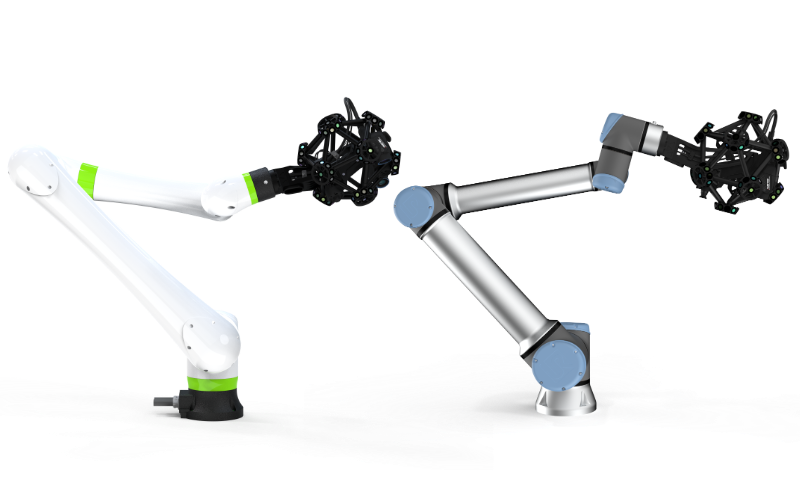

Soluciones integradas - Robot colaborativo
Diseñado para usuarios que dan sus primeros pasos en automatización, esta solución llave en mano incorpora el MetraSCAN 3D-R montado sobre un robot colaborativo (Cobot). Responde a las necesidades específicas de fabricantes que buscan un despliegue robótico sencillo, eficiente y seguro. Ideal para laboratorios de metrología con espacio limitado, el sistema de medición automatizado no requiere cabina de seguridad, lo que además lo convierte en una solución más económica.
- Fácil de instalar, sencillo de implementar
- Diseño ligero y compacto
- Seguro para los usuarios
- Compatible con el software Automatización
Instalación de Cobots y optimización de distribución: Creaform también ofrece su experiencia para la instalación de cobots y garantiza la optimización de configuraciones personalizadas, desde la inspección en laboratorio ultra-específica hasta el control de calidad asistido por robot totalmente automatizado.

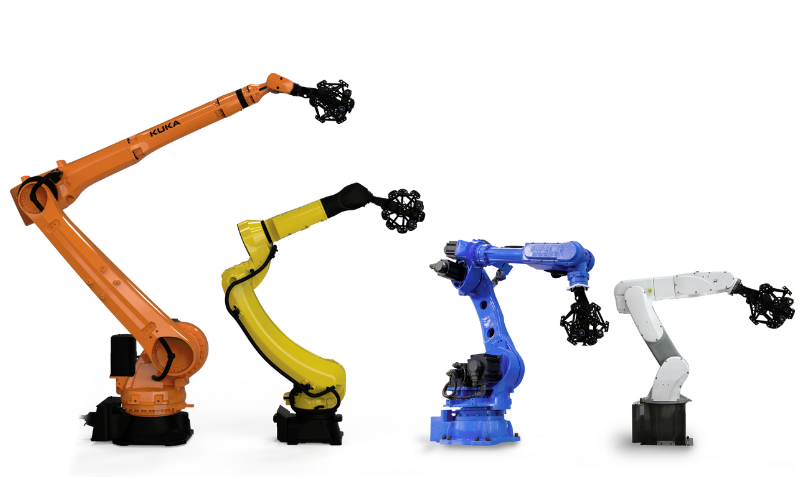

Soluciones integradas - Robot industrial
Libre de una configuración de medición rígida, el MetraSCAN 3D-R está diseñado para la automatización industrial según las condiciones de la planta de producción. El potente e innovador escáner óptico CMM se puede montar en cualquier robot industrial y aborda todo tipo de proyectos de integración producidos en colaboración con integradores de sistemas
- Productividad y rendimiento maximizados
- Alcance aumentado (rango de tamaño de pieza más grande)
- Diseño reforzado

Creaform Metrology Suite™

Módulo de software de entorno de gemelo digital

El MetraSCAN 3D-R funciona sin problemas con Automatización, un módulo de software de programación fuera de línea incluido en el conjunto de programas de Metrología de Creaform que permite a los usuarios que no tienen experiencia en escaneado 3D o robótica lograr mediciones dimensionales óptimas en el menor ciclo de tiempo.

Más información

Compatible con su software

Accesorios

Este sistema portátil de medición óptica por coordenadas proporciona la precisión y la velocidad de la fotogrametría para una amplia gama de aplicaciones que involucran piezas de gran tamaño.

MaxSHOT 3D Optical coordinate measuring system

Laboratorio de metrología virtual

Cree su propia sala virtual de CMM para liberar espacio del hardware engorroso, todo mientras se beneficia de las soluciones de sondeo y escaneado 3D de Creaform.

Scanning in virtual metrology lab
