VXmodel : module de transfert des données de numérisation 3D dans un logiciel de CAO

Le logiciel de post-traitement VXmodel, qui s’intègre directement dans la plateforme et suite d'applications logicielle 3D de Creaform VXelements, permet de mettre au point les données de numérisation 3D afin qu’elles puissent être directement utilisées dans votre logiciel d’impression 3D ou de CAO. Il simplifie et accélère le passage de la numérisation 3D à votre environnement CAO ou d’impression 3D.

Tout indiqué pour accompagner les scanners 3D de Creaform, le module-logiciel VXmodel offre toutes les fonctionnalités nécessaires et complémentaires à votre logiciel de CAO, lequel comprend déjà tout le nécessaire pour la conception et à la modélisation 3D. VXmodel offrir ainsi les outils facilitant et accélérant l’intégration des données de numérisation 3D à votre processus de conception.

FONCTIONNALITÉS ET AVANTAGES

Entièrement intégré à VXelements, VXmodel travaille directement à partir du maillage optimisé et permet l'importation au format de maillage STL standard. VXmodel offre les fonctionnalités essentielles en vue d’accélérer la finalisation du fichier de numérisation 3D et son importation dans votre  CAO.

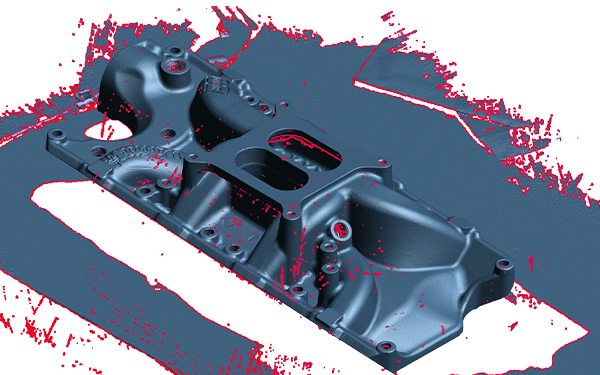

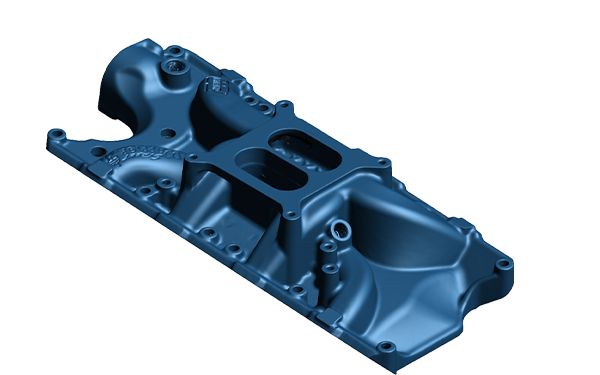

Mesh Editing

Modification du maillage

VXmodel offre un ensemble d'outils simples, mais puissants, pour préparer le maillage de numérisation 3D en vue de la rétro-ingénierie et de l'impression 3D.

Outils disponibles : Remplir les trous | Réparer le maillage | Décimer ou raffiner le maillage | Lisser le maillage | Effacer des éléments | Lisser ou extruder la frontière | Mise à l'échelle du maillage | Générer une coque ou décaler le maillage | Étanchéifier le maillage | Division ou coupe du maillage | Combinaison de maillages | Et plus encore !

Alignment

Alignement

VXmodel est doté d'outils très flexibles pour aligner un fichier 3D vers un système de coordonnées en utilisant les éléments de référence/entités adaptées à vos critères de conception. VXmodel permet aussi d'aligner ensemble des maillages ou d'aligner un maillage avec un modèle CAO.

Outils disponibles : Alignement vers l'origine | Ajustement optimal | Et plus encore !

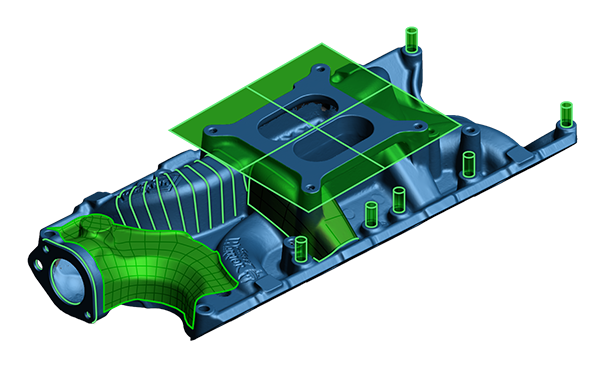

Geometrical entities & Cross-sections

Entités géométriques et sections transversales

Utilisez une numérisation 3D comme référence de conception en extrayant toutes les informations utiles du maillage. Segmentez le maillage au niveau de toutes les entités initiales nécessaires pour réaliser la conception sur un logiciel de CAO avec l'interface hautement flexible et conviviale de VXmodel.

Outils disponibles : Sections traversales | Courbes | Polylignes | Plans | Cercles | Cylindres | Et plus encore !

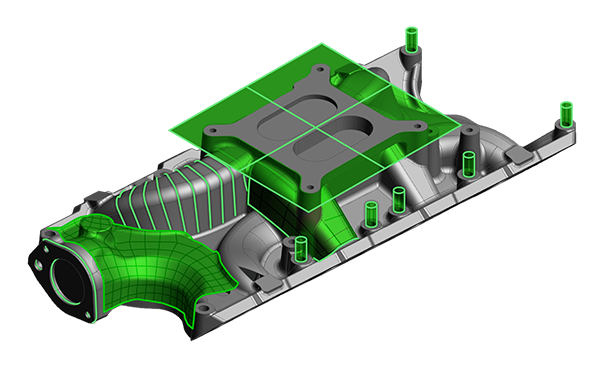

NURBS surface

Surface NURBS

VXmodel vous permet de générer facilement des surfaces NURBS pour caractériser des surfaces aux formes libres en vue d'une utilisation ultérieure dans votre logiciel de CAO. Grâce à son algorithme puissant et son interface intuitive, la fonction de surface automatique génère des surfaces NURBS de haute qualité et un réseau de groupes bien organisé.

Outils disponibles : Surface automatique | Parcelle simple

PLUS DE FONCTIONNALITÉS

PLUS DE FONCTIONNALITÉS

VXmodel offre un éventail de fonctionnalités, qu'il s'agisse d'appliquer une texture à un objet ou de valider la conformité du processus de rétro-ingénierie à l'aide de mesures de déviation.

Outils disponibles : Comparer les maillages | Ré-appliquer la texture | Propriétés du maillage | Et plus encore !

VXmodel simplifie le passage de la numérisation 3D à votre environnement CAO

S’intégrant parfaitement aux scanners 3D de Creaform, VXmodel s’en tient aux fonctions qui vous sont essentielles pour simplifier et accélérer le passage de la numérisation 3D à votre logiciel de CAO ou d’impression 3D.

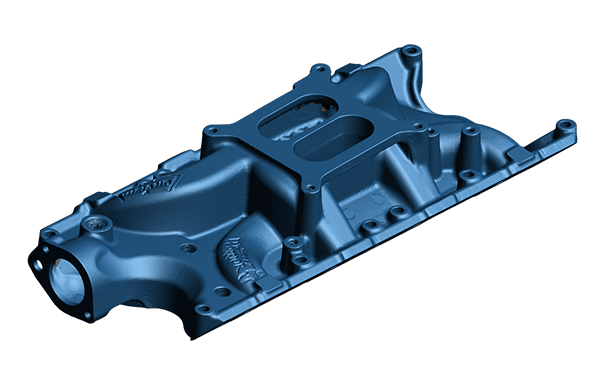

Données de numérisation

1. Données de numérisation

Nettoyage et alignement

2. Nettoyage et alignement

NURBS, sections transversales et entités géométriques

3. NURBS, sections transversales et entités géométriques


Modification de maillage

3. Modification de maillage

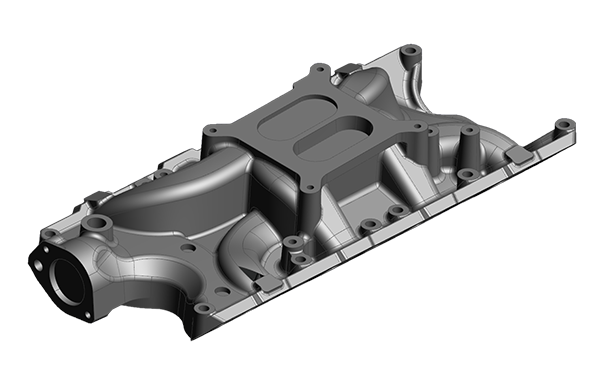

Reconstruction par CAO

4. Reconstruction par CAO


Impression 3D

4. Impression 3D

5. CAO vers impression 3D

VXmodel et Go!SCAN 3D : partenaires idéaux des imprimantes 3D!

VXmodel produit des résultats impeccables avec les scanners Go!SCAN 3D de Creaform, le summum de la rapidité et de la facilité en matière de numérisation 3D. Réunie, cette paire d’as est tout indiquée pour les ingénieurs et concepteurs cherchant une solution professionnelle qui offre l’impression 3D de fichier de numérisation ou leur importation dans un logiciel de CAO...
