R-Series

Solutions de numérisation 3D rapides et précises pour l'automatisation du contrôle qualité





Détectez les problèmes de qualité rapidement et prenez les bonnes décisions



Détectez les problèmes de qualité rapidement et prenez les bonnes décisions

Conçues pour l'automatisation du contrôle qualité, les solutions de numérisation 3D R-Series sont parfaites pour les entreprises de fabrication qui souhaitent améliorer leur productivité tout en prenant un grand nombre de mesure sur une vaste gamme d'objets, sans compromis sur l’exactitude.

Le MetraSCAN 3D-R™ est un scanner sur MMT optique monté sur robot performant et novateur, qui peut être facilement intégré à n’importe quel processus de contrôle qualité pour l’inspection sur la chaîne dans le cadre de la production en masse. La technologie de pointe unique au MetraSCAN 3D-R permet aux entreprises de fabrication d'accélérer la détection des problèmes de qualité et d'appuyer des mesures correctives sur de meilleures analyses statistique, afin d'optimiser les processus de fabrication et de produire des pièces de première qualité.

Le CUBE-R™ tire profit de la puissance du MetraSCAN 3D-R. Il a été conçu en vue d'une intégration au sein d'usines pour l'inspection sur la chaîne de production. Par rapport aux MMT traditionnelles, le CUBE-R est bien plus rapide et fournit une productivité et une efficacité accrues.

Demandez plus d’informations



Prêt à implémenter nos solutions de contrôle de la qualité automatisé R-Series ?

Contactez nos spécialistes du contrôle de la qualité automatisé. Ils trouveront la configuration parfaite pour vos besoins.

Vitesse

Le MetraSCAN 3D-R permet de mesurer des centaines d'unités par jour. Idéal pour l’inspection sur la chaîne pour la production en masse, le MetraSCAN 3D-R permet d’effectuer le contrôle de la qualité au plus près de la pièce. Grâce à la simplicité et à la rapidité de son intégration et de son installation, le MetraSCAN 3D-R permet d'améliorer le processus d'automatisation du contrôle qualité. Des gains de temps peuvent être réalisés sur chaque étape du processus !

  • Cadence de mesure élevée
    Des temps de cycle courts : jusqu’à 3 000 000 mesures par seconde
  • Zone de numérisation à haute densité
    69 lignes laser
  • Vitesse de mesure rapide
    Quelles que soient les surfaces, les revêtements et les caractéristiques géométriques

Exactitude et résolution

Grâce à son exactitude, sa répétabilité et sa résolution de grade métrologique, le MetraSCAN 3D-R fournit des résultats de grande qualité quelles que soient les surfaces, les revêtements et les caractéristiques géométriques. Le MetraSCAN 3D-R ne nécessite pas de montage rigide de mesure, ce qui en fait un scanner 3D conçu pour l’automatisation industrielle pour les environnements de production. Grâce au dispositif de suivi optique C-Track, qui permet le référencement dynamique, le scanner 3D et la pièce peuvent bouger pendant l'inspection, sans conséquence sur l’alignement de la pièce ainsi que l'exactitude et la fiabilité des mesures.

  • Exactitude en atelier avec référencement dynamique
    0,025 mm (0,0009 po) dans l’atelier, quelles que soient les instabilités, les vibrations et les variations thermiques
  • Performance volumétrique
    0,078 mm (0,0031 po)
  • Test d’acceptation en fiabilité
    Conformément à la norme VDI/VDE 2634 part 3 dans un laboratoire certifié ISO 17025
  • Haute résolution
    0,015 mm (0,0006 po)

Polyvalence

Grâce à la combinaison des technologies d'optique et de laser bleu, le MetraSCAN 3D-R permet de générer des numérisations 3D très efficacement sur les surfaces brillantes ou des objets présentant des variations de réflectivité. Il permet également de mesurer des pièces de tailles variées et différentes géométries de surface. Il est possible de personnaliser le MetraSCAN 3D-R avec un robot industriel ou avec le CUBE-R de Creaform pour obtenir une solution de mesure entièrement clé en main.

  • Technologie de laser bleu
    Idéale pour les surfaces brillantes et réfléchissantes
  • Gamme configurable et personnalisable
    16 configurations
  • Gamme de taille des pièces
    Idéal pour des pièces de différentes tailles et géométries
  • Intégrations personnalisables

Simplicité d’exploitation

Grâce à sa simplicité de fonctionnement, sa compatibilité avec les logiciels de métrologie et sa programmation hors ligne, le MetraSCAN 3D-R est accessible à tous, quel que soit le niveau d'expertise ou d'expérience des utilisateurs. Pour des opérateurs qui ne sont pas des experts en robotique ou en métrologie, l’interface utilisateur permet de simplifier les tâches de mesure des pièces, quelles que soient leur taille, leur forme ou leur complexité. Une fois les mesures effectuées, les ingénieurs en contrôle qualité peuvent se concentrer sur l’analyse et l’examen des résultats, des tâches à forte valeur ajoutée.

  • Accessibilité pour les opérateurs dans l’atelier
    Aucune expertise requise en robotique ou en métrologie
  • Robots pris en charge
    Compatible avec les robots industriels et collaboratifs
  • Indépendance vis-à-vis des logiciels
    Compatible avec les logiciels de métrologie
  • Environnement de jumelage numérique
    Intelligence de numérisation et programmation des trajectoires du robot de VXscan-R

Vous recherchez une solution personnalisée ou clé en main pour le contrôle de la qualité automatisé ?

Le MetraSCAN 3D-R et le CUBE-R fournissent systématiquement des résultats excellents

Demandez plus d’informations

Spécifications techniques

Il est possible d’utiliser le MetraSCAN 3D-R pour tous les types d’applications de contrôle de la qualité ou d’assurance qualité grâce à des niveaux de performances élevés.

R-Series CAD

Exactitude

0,025 mm
(0,0009 po)

Performance volumétrique

0,078 mm
(0,0031 po)

Cadence de mesure

Jusqu’à 3 000 000 mesures/s

Gamme de taille des pièces (recommandée)

Jusqu’à 3 x 1,5 m

Afficher tout



MetraSCAN3D-R

Le scanner sur MMT optique monté sur robot pour le contrôle de la qualité automatisé

Deux scanners
Des spécialités uniques

MetraSCAN-R BLACKΙElite avec 45 lignes laser

MetraSCAN-R BLACKΙElite

Meilleur scanner 3D pour les pièces avec beaucoup de surfaces

Le MetraSCAN-R BLACK™ΙElite fait passer la numérisation 3D au niveau supérieur. Il incorpore 45 lignes laser dans un grand champ de vision pour des temps d'acquisition de données plus rapides. Le MetraSCAN-R BLACKΙElite est parfait pour des composants présentant de nombreuses géométries, différents types de matériaux et de finitions, y compris les pièces moulées volumineuses, les grandes pièces de l'automobile et des industries lourdes ou tout autre composant ou assemblage complexe.

Source de lumière Taux de mesure Zone de numérisation
45 lignes laser 1 800 000 mesures/s 310 x 350 mm (12,2 x 13,8 po)
MetraSCAN-R BLACKΙElite HD avec 69 lignes laser

MetraSCAN-R BLACKΙElite HD

Meilleur scanner 3D pour les pièces avec de nombreuses bordures, garnitures et délimitations.

Basé sur la même technologie de haute performance que le MetraSCAN-R BLACKΙElite , le MetraSCAN-R BLACK™ΙElite HD offre une résolution accrue pour mieux répondre aux besoins du marché automobile. Conçu avec un champ de vision optimisé, le MetraSCAN-R BLACKΙElite HD offre des niveaux de performance plus élevés en termes de vitesse et de répétitivité pour les applications difficiles, telles que les mesures 3D sur des pièces en tôle.

Source de lumière Taux de mesure Zone de numérisation
69 lignes laser 3 000 000 mesures/s 190 x 170 mm (7,5 x 6,7 po)



Découvrez nos solutions pour votre contrôle de la qualité automatisé

Différentes configurations pour répondre à vos besoins

CUBE-R

La solution clé en main complète pour le contrôle de la qualité automatisé

Le CUBE-R tire profit de la puissance du MetraSCAN 3D-R et est une cellule à productivité élevée, prête à être intégrée dans le processus de fabrication. Sa conception robuste est adaptée aux environnements industriels et optimisée pour les inspections en atelier. L'interface facile à utiliser de VXscan-R maximise les inspections automatiques et minimise les interactions avec les opérateurs.

  • Facile à utiliser
  • Conception robuste
  • Protection des actifs en option
  • Fonctionne avec VXscan-R

Nos solutions CUBE-R

Différentes configurations pour répondre à vos besoins

Le CUBE-R est proposé dans différentes configurations en fonction du niveau d'intégration requis pour la cellule de mesure. Des dispositions sur mesure des composants du CUBE-R sont également disponibles pour répondre à vos besoins spécifiques en matière de dimensions et de sécurité. Qu'ils soient conçus autour d'un robot industriel ou collaboratif, toutes les dispositions sur mesure sont compatibles avec VXscan-R.

Disposition du CUBE-R avec rideau optique

CUBE-R — Rideau optique

Disposition du CUBE-R avec maillage et rideau optique

CUBE-R — Maillage et rideau optique

Disposition du module CUBE-R

CUBE-R — Module

Dispositions sur mesure du CUBE-R

Dispositions sur mesure

Solutions intégrées incluant le MetraSCAN 3D-R

MMT à numérisation 3D adaptable aux besoins d'inspection, aux spécificités industrielles et aux processus de fabrication. Compatible avec les robots de toute marque et de tout modèle, c'est la solution idéale pour les intégrateurs de systèmes robotisés.

Solutions intégrées - Robot collaboratif

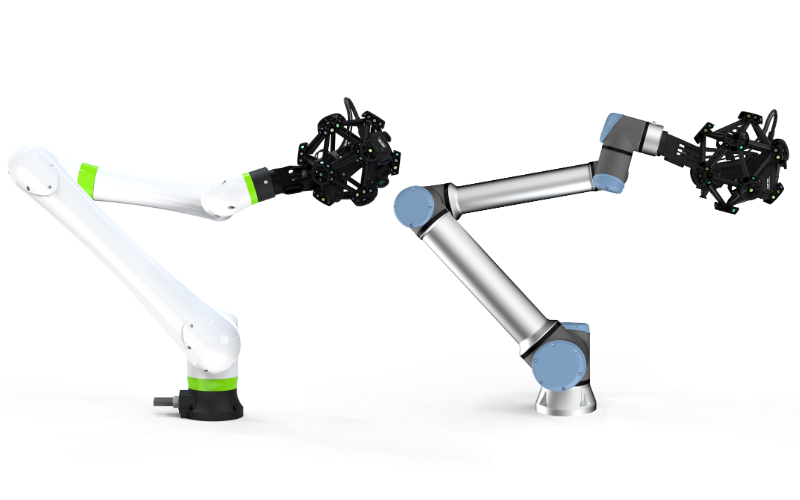

MetraSCAN 3D-R sur robot collaboratif

Conçue pour les utilisateurs qui font leurs premiers pas en automatisation, cette solution clé en main comprend la MetraSCAN 3D-R montée sur un robot collaboratif (Cobot). Elle répond aux besoins spécifiques des petites et moyennes entreprises qui recherchent un déploiement robotique simple. Idéal pour un laboratoire de métrologie où l'espace est limité, ce système de mesure automatisé ne nécessite pas d'enceinte de sécurité, ce qui en fait également une solution plus abordable.

  • Facile à installer, simple à déployer
  • Conception légère et compacte
  • Sécuritaire pour les utilisateurs
  • Supporté par VXscan-R

Installation du cobot et optimisation de l’aménagement : Creaform offre également son expertise pour l'installation de cobots et assure l'optimisation des dispositions personnalisées, de l'inspection ultra-spécifique en laboratoire au contrôle de la qualité assisté par robot entièrement automatisé.

Solutions intégrées - Robot industriel
MetraSCAN 3D-R sur robots industriels

Ne nécessitant pas de montage rigide de mesure, le MetraSCAN 3D-R est conçu pour l’automatisation industrielle dans les environnements de production. Le puissant scanner à MMT optique innovant peut être monté sur n'importe quel robot industriel et convient à tous les types de projets d'intégration réalisés en collaboration avec des intégrateurs de systèmes.

  • Productivité et rendement optimisés
  • Portée accrue (plus grande plage de tailles de pièces)
  • Conception robuste

Solutions de mesure 3D automatisées conçues pour les besoins uniques des fabricants

Les solutions de mesure 3D de Creaform permettent de répondre à de nombreux défis du contrôle de la qualité

Contrôle de la qualité et assurance qualité

Contrôle de la qualité et assurance qualité

Réduisez les coûts et garantissez la qualité qu’attendent vos clients

Explorez toutes les solutions de mesure 3D de Creaform.

Vous serez étonnés par l’univers d’opportunités que nos solutions de numérisation 3D offrent aux fabricants axés vers l’avenir.

Logiciels de numérisation 3D

Logiciels

Logiciels de numérisation 3D

VXelements™

Le MetraSCAN 3D-R fonctionne en toute fluidité avec VXelements, une plateforme logicielle de numérisation 3D conviviale et entièrement intégrée. La gamme VXelements de modules avancés vous permet d’exploiter toutes les informations dimensionnelles capturées par MetraSCAN 3D-R dans un environnement de traitement des données simplifié et riche en fonctionnalités.



VXelements LTS

Offert exclusivement pour les solutions de mesure 3D de la série R, VXelements LTS™ (support à long terme) est une édition spécialisée de la plateforme logicielle 3D entièrement intégrée de Creaform. Elle permet aux clients de compléter leurs cycles de programmes de fabrication sans avoir à passer à de nouvelles versions logicielles.

Support logiciel étendu VXelements LTS

Profitez d'un support logiciel étendu pour chaque version spécifique de VXelements LTS.



Vous êtes intéressé par les appareils R-Series de Creaform pour le contrôle de la qualité automatisé ?

Nos spécialistes du contrôle de la qualité automatisé peuvent vous recommander la configuration adaptée à votre environnement de production.
