Suivre de multiples objets dans l'espace et le temps en 3D est désormais simple et facile !
Suivi dynamique, qui fait partie de la Creaform Metrology SuiteMC, est un module logiciel qui permet aux ingénieurs de production et de processus de suivre la position et l'orientation de plusieurs objets dans le temps et un espace 3D. En prenant des mesures simultanées et précises, Suivi dynamique peut contrôler les déplacements, guider les processus d’assemblage et mesurer les déformations.

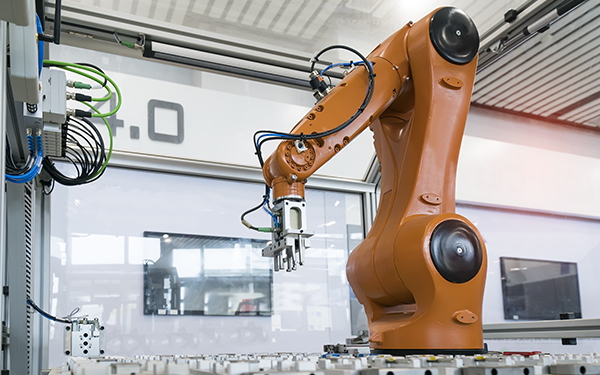

Suivi dynamique est idéal pour de nombreuses applications, notamment l'étalonnage et le guidage de robots, la surveillance de processus d'assemblage complexes et la compensation des erreurs de positionnement des machines-outils pendant la fabrication et des déformations pendant les essais.
Demandez plus d’informations
Suivi dynamique est idéal pour de nombreuses applications, notamment l'étalonnage et le guidage de robots, la surveillance de processus d'assemblage complexes et la compensation des erreurs de positionnement des machines-outils pendant la fabrication et des déformations pendant les essais.
Applications
-
- Contrôle et surveillance de l'assemblage

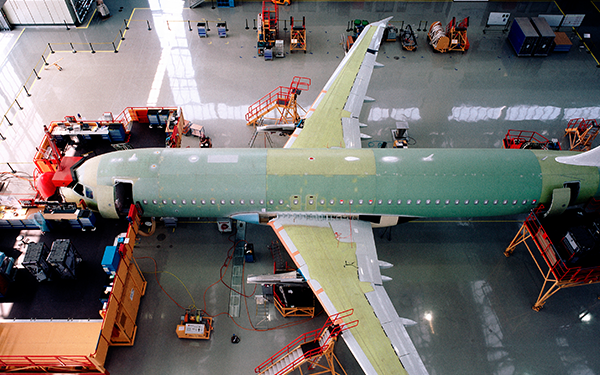

- Contrôle des déformations (ailes, trains d'atterrissage et pneus)
-
- Surveillance des mouvements des pièces en fonctionnement (moteur, échappement et roues)
- Contrôle dynamique de processus (fermeture des portes et du capot)
- Contrôle des déformations (châssis et sièges)
- Préparation aux essais de collision (prépositionnement)
-
- Étalonnage et évaluation sur site
- Correction de trajectoire en temps réel
- Guidage informatisé d'assemblages
Fonctions principales
- Vitesse allant jusqu'à 6 600 points 3D par seconde
- Mesure à 6 DOF (position et orientation) d'un ensemble rigide de réflecteurs
- Volume de mesure de 9,1 à 16,6 m3 (320 à 586 ft3)
- Affichage des courbes en temps réel dans VXelements
- API pour l'interfaçage avec applications tierces
Spécifications Techniques
9.1 m3 - 16.6 m3
9.1 m3 - 16.6 m3
Fréquence de mesure (réflecteurs/s)
Jusqu'à 6 600
Jusqu'à 6 600
Répétabilité
0.013 mm (0.0005 po) - 0.020 mm (0.0008 po)
0.010 mm (0.0004 po) - 0.015 mm (0.0006 po)
Performance volumétrique
0.068 mm (0.0026 po) - 0.100 mm (0.004 po)
0.050 mm (0.002 po) - 0.075 mm (0.003 po)
Étalonner et guider des robots ou surveiller des processus d'assemblage complexes?
Découvrez comment l’exactitude et l'efficacité de Suivi dynamique peuvent vous aider à accélérer votre fabrication et votre contrôle de la qualité.
