El MetraSCAN 3D ayuda a crear mejoras en la maquinaria de tuberías

Gracias al escáner 3D, SICIM SpA puede detectar geometrías complejas de las maquinarias y sus diseñadores técnicos reciben apoyo en el desarrollo de proyectos.

Fundada en 1962 por la familia Riccardi, SICIM SpA es líder mundial en ingeniería, adquisiciones y construcción en el sector del petróleo y el gas con sede en Busseto, Italia. La empresa cuenta con una flota de más de 5500 máquinas que se pueden movilizar en todo el mundo: miles de máquinas, entre las que se incluyen tendedoras de tubos, soldadores de tubos, excavadoras, bulldozers y perforadoras, que se utilizan para afrontar los numerosos desafíos presentes en los proyectos en los que participa.

Debido a la continua adquisición de nuevos proyectos, el desafío constante en SICIM es instalar accesorios especiales y diversas mejoras en las máquinas operativas de su flota. Como gran parte de ellas se compran en el mercado, los técnicos de Sicim no tienen acceso a sus esquemas técnicos. En el pasado, la única forma viable era tomar todas las máquinas y medirlas a mano utilizando los instrumentos de medición tradicionales, como cintas métricas, reglas, calibradores, etc. Después de eso, era necesario reproducir el modelo de las entidades resaltadas en un software CAD 3D. Para cambiar esta situación, comenzaron a buscar una herramienta de metrología que ayudara a detectar geometrías complejas en las máquinas y que, al mismo tiempo, fuera rápida y fácil de usar, para ayudar a los diseñadores en el desarrollo de proyectos.

En comparación con otras tecnologías disponibles en el mercado, Creaform ofrece, además de escáneres de última generación, soluciones de software completas para procesar escaneados sin procesar y extraer geometrías compatibles con el software CAD 3D. La elección recayó entonces en el escáner MetraSCAN 3D acompañado del módulo de software VXmodel. La implementación se realizó sin problemas y los usuarios pudieron familiarizarse rápidamente con las tecnologías gracias a la capacitación.

El proyecto: Creación de nuevas cabinas de conducción con la ayuda del escaneado 3D

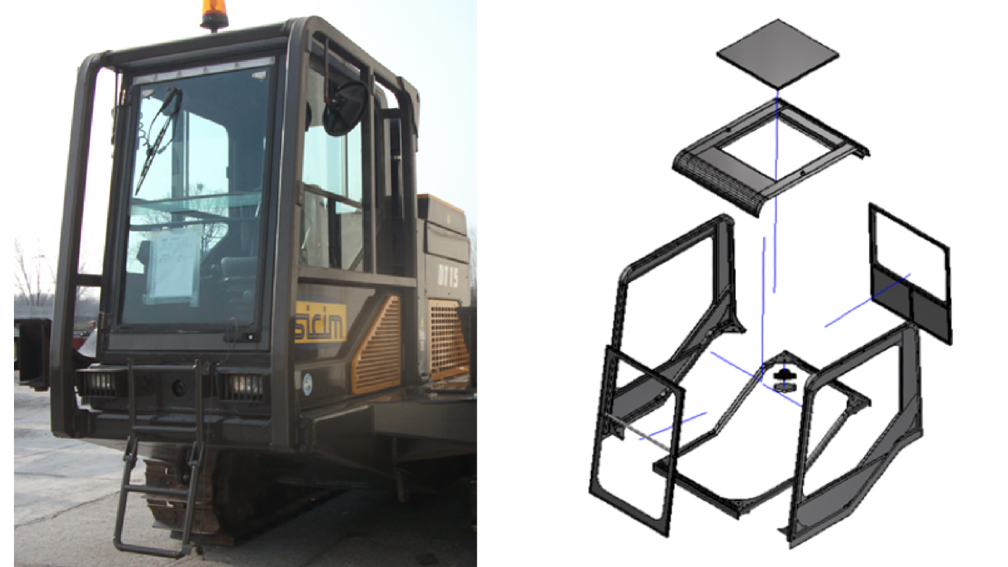

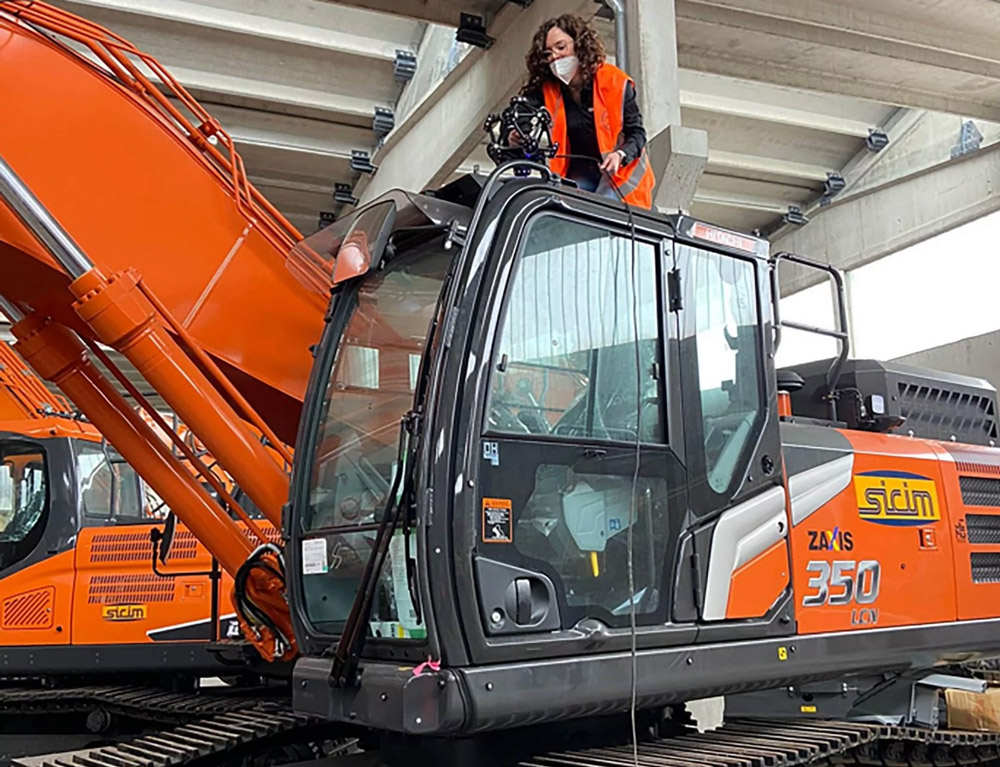

En algunas máquinas que ya estaban en funcionamiento en una obra en el extranjero, era necesario sustituir la cabina de conducción original averiada. Para reducir los costos de envío, el nuevo modelo debía enviarse como kit de montaje y, una vez montado, debía ser idéntico al original, que ya no se podía adquirir en el mercado. No existían esquemas técnicos de la máquina, pero gracias a los escaneados 3D realizados con el MetraSCAN 3D, fue posible reproducir fielmente la cabina original.

Paolo Daguati, Ingeniero Técnico de SICIM, comenta: “Desde un punto de vista técnico, el escáner 3D elimina la necesidad de realizar mediciones manuales difíciles sobre geometrías a menudo complejas, proporcionando más detalles y precisión, limitando los posibles errores y, por lo tanto, optimizando la calidad de los resultados. “

En el futuro, SICIM planea utilizar el MetraSCAN 3D para proyectos adicionales, como la actualización de máquinas antiguas a las nuevas normas regulatorias. El escáner ayudará a crear los esquemas necesarios. Paolo Daguati señala: “El uso de soluciones de última generación crea una imagen entre los clientes y socios de una empresa que está orientada al futuro e invierte en nuevas tecnologías”.

Paolo Daguati, Technical Engineer at SICIM, comments: “From a technical point of view, the 3D scanner negates the need for difficult manual surveys on often complex geometries, providing more details and precision, limiting possible errors, and thus optimizing the quality of the results. “

In the future, SICIM plans to use the MetraSCAN 3D for additional projects such as updating older machines to new regulatory standards. The scanner will help to create the necessary drawings. Paolo Daguati points out: “The use of state-of-the-art solutions creates an image among customers and partners of a company that is future-oriented by investing in new technologies.”
