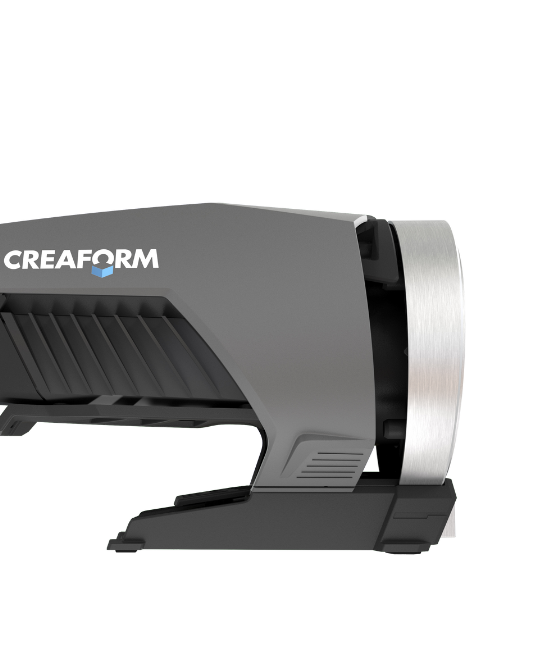

Nuevo Sistema óptico de medición de coordenadas: MaxSHOT 3D

Nuevo Sistema óptico de medición de coordenadas: MaxSHOT 3D

SU MEJOR OPCIÓN PARA PROYECTOS DE GRAN ESCALA

Reddot

La línea MaxSHOT 3D de Creaform es una revolución para los equipos de desarrollo de productos, fabricación, control de calidad e inspección que necesitan la mejor exactitudy repetibilidad de medición para proyectos de gran escala y piezas de 2 a 10 m. Imagine lograr una exactitudsuperior a 0,015 mm/m.

Gracias a su sofisticada tecnología de guíapara el usuario y al software fácil de usar, el MaxSHOT 3D es ideal para los usuarios de todos los niveles, incluso los que no son expertos en metrología Puede estar tranquilo al saber que sus mediciones serán siempre correctas y precisas además de poder aumentar la eficiencia del proceso.

Si trabaja regularmente en proyectos de gran escala, el MaxSHOT 3D es la solución que debe utilizar para eliminar los errores de medición que desequilibran el presupuesto, para mejorar la calidad del producto, para aumentar la eficiencia del proceso y minimizar los costos operativos totales.

Beneficios

Nuevas características
  • Precisión inigualable: 40 % más preciso con piezas de un tamaño de 2 a 10 m
  • Respuestas automáticas sobre la calidad de la medición: un marco proyectado por láser con los indicadores GO/NOGOsobre las imágenes de medición
  • Mayor confianza que en una cámara tradicional: Diseñado específicamente para aplicaciones de fotogrametría
  • Comodidad máxima para el usuario: 50 % más liviano que los dispositivos fotogramétricos tradicionales
TRUaccuracy
  • Mediciones de nivel metrológico: beneficie de niveles de exactitud de hasta 0,015 mm y de su alta repetibilidad
  • Exactitud volumétrica: exacto hasta 0,015 mm/m
  • Desvío promedio: Inferior a 0,005 mm/m
TRUsimplicity
  • Respuestas automáticas sobre la calidad de la medición: Marco proyectado por láser con los indicadores instantáneos de GO/NO–GO sobre las imágenes de medición
  • Diagnósticos del software: VXelements solicita los usuarios a tomar acciones con las imágenes de baja calidad de
  • Controles y funcionamiento intuitivos: disfrute de periodo de entrenamiento y de aprendizaje muy breves
  • Botones multifunción: Interactúe fácilmente con VXelements, el software de medición y de escaneo 3D de Creaform
TRUportability
  • Fuerte y sólido: se puede utilizar en cualquier ambiente de producción o de trabajo difícil, incluso directamente en la planta
  • Llévelo a cualquier sitio: el sistema y sus accesorios entran en un estuche portátil
  • Máxima comodidad: el MaxSHOT 3D presenta un diseño muy ergonómico desarrollado específicamente para aplicaciones fotogramétricas y para medir piezas de gran tamaño



Especificaciones técnicas

  MaxSHOT Next™ MaxSHOT Next™​|Elite
Exactitud volumétrica (1) 0,025 mm/m 0,015 mm/m
Desvío promedio (2) 0,008 mm/m 0,005 mm/m
Exactitud volumétrica (cuando está combinada con) HandySCAN 300™​
HandySCAN 700™​
0,020 mm + 0,025 mm/m 0,020 mm + 0,015 mm/m
Exactitud volumétrica (cuando está combinada con) HandyPROBE Next™​ (3) 0,060 mm + 0,025 mm/m 0,060 mm + 0,015 mm/m
Exactitud volumétrica (cuando está combinada con) HandyPROBE Next™​|Elite (3) 0,044 mm + 0,025 mm/m 0,044 mm + 0,015 mm/m
Exactitud volumétrica (cuando está combinada con) MetraSCAN 350™​ (3)
MetraSCAN 750™​ (3)
0,060 mm + 0,025 mm/m 0,060 mm + 0,015 mm/m
Exactitud volumétrica (cuando está combinada con) MetraSCAN 350™​|Elite (3)
MetraSCAN 750™​|Elite (3)
0,044 mm + 0,025 mm/m 0,044 mm + 0,015 mm/m
Peso 0,79 kg (1,75 lbs.)
Dimensiones 104 x 180 x 115 mm (4,1 x 7,1 x 4,5 pulgadas)
Rango de temperaturas de funcionamiento De 5 a 40 °C(de 41 a 104 °F)
Rango de humedad de funcionamiento (sin condensación) Del 10 al 90 %
Certificaciones Cumple con EC (Directiva de compatibilidad electromagnética, Directiva de baja tensión), IP50, WEEE, Tipo de láser (2M)
Show all

Las piezas grandes no son un impedimento para el sistema MaxSHOT 3D

Obtenga la precisión que necesita independientemente del tamaño de las piezas o del nivel de los usuarios

Aplicaciones

MaxSHOT 3D puede dar mediciones 3D directamente o trabajar sin dificultad con las demás tecnologías de Creaform para realizar mediciones 3D de piezas grandes

Inspección y control de calidad
  • Análisis de pieza a CAD
  • Inspección del primer artículo y de la calidad del proveedor
  • Evaluación de conformidad de los modelos 3D en comparación con las grandes piezas originales/herramientas de producción
  • Evaluación de conformidad de las grandes piezas fabricadas comparadas a las originales
  • Alineación
  • Certificación de herramientas
  • Inspección completa de formas libre y mapas de color de alta densidad cuando se utiliza con escáneres 3D
Ingeniería inversa
  • Ingeniería inversa de entidades geométricas (esferas, cilindros, planos)
  • Ingeniería inversa más rápida y precisa de grandes piezas mixtas (geométricas y libres) cuando se utiliza con un escáner 3D

Software

VXelements: Conjunto de aplicaciones y plataforma software 3D de Creaform

MaxSHOT 3D incluye VXelements un software que potencia toda nuestra línea de tecnologías de escaneo y medición 3D. Combina todas las herramientas fundamentales necesarias para su proceso de adquisición de datos en un ambiente de trabajo simple, fácil de usar y agradable.



Accesorios

Conjunto de extensión de barras de escala ínvar

En el caso de proyectos más grandes que requieran un mejor factor de escala que las barras predeterminadas de 1 m proporcionadas con MaxSHOT 3D, el conjunto de extensión de barras de escala ínvar permite que los usuarios creen dos barras de escala personalizadas con un largo de 0,5 m a 5 m. Este conjunto de extensión multifunctionales la mejor manera de obtener un factor de escala más preciso para la medición de piezas grandes.

Extensión de brazo de MaxSHOT 3D

Esta extensión de brazo equilibrado con un control remoto por Bluetooth le permite montar su MaxSHOT 3D de manera segura y girarlo en varias direcciones, lo que permitirá a los usuarios alcanzar con facilidad las posiciones y orientaciones que son difíciles de lograr.

  • Estructura de aluminio liviano
  • Nuevo sistema de extensión y retracción super fácil
  • Mecanismo de bloqueo fácil de usar
  • Precisión equilibrada

Accesorios de sondeo óptico del MaxSHOT 3D

Utilice su MaxSHOT 3D como un dispositivo de sondeo óptico y obtenga mediciones 3D directas para diferentes tipos de aplicaciones: ubicación de un orificio, ubicación de un borde, puntos de superficie, etc.



Industrias

La medición de piezas grandes nunca fue tan precisa, intuitiva y fácil

Línea MaxSHOT 3D: permite que todo el mundo acceda a la fotogrametría de alto rendimiento
