技術仕様

MetraSCAN 3D光学式CMMスキャナーは、高い測定速度、優れた精度と汎用性の代名詞 です。品質管理、品質保証、検査やリバースエンジニアリング用途に最適の測定ソリュ ーションであるMetraSCAN 3Dは、どのように過酷な生産環境であっても、対象物の種 類を問わず、また、対象物の大きさや材質、仕上げや複雑さに左右されることなく、正 確な寸法データが得られます。

技術仕様

技術仕様

メトロロジー・グレード用途に、優れた精度、高い簡便性と携帯性、最速の測定速度をもたらす革新的テクノロジーです。

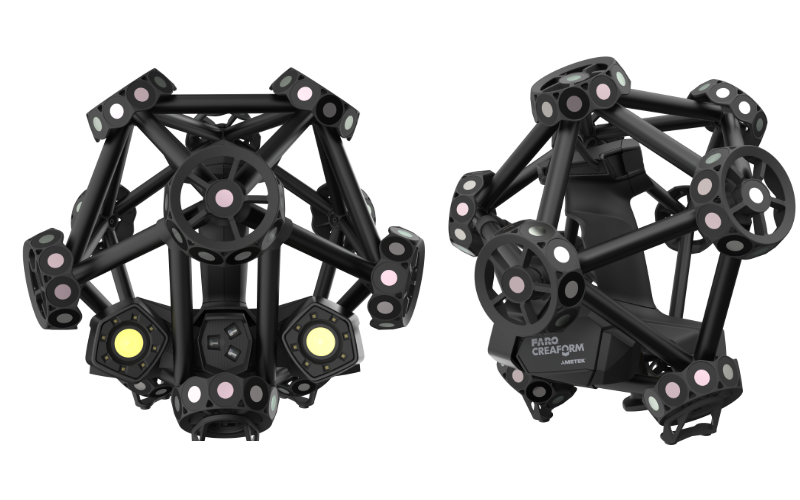

  MetraSCAN 357™ MetraSCAN
BLACK+™
MetraSCAN BLACK+™|Elite

精度 最大0.040 mm 0.035 mm 0.025 mm
容積精度
9.1 m3
0.086 mm 0.086 mm 0.064 mm
容積精度
16.6 m3
0.122 mm 0.122 mm 0.078 mm
自動範囲拡張精度(1) 該当なし 0.035 mm + 0.020 mm/m 0.025 mm + 0.015 mm/m
形状エラー(球面) 該当なし 0.035 mm 0.025 mm
形状エラー(平面) 該当なし 0.060 mm 0.045 mm
プローブ精度 (HandyPROBE Next+使用時) 最大0.030 mm 0.030 mm 0.025 mm
アクセプタンステスト(2) 該当なし VDI/VDE 2634 パート 3
およびISO 10360に基づく
測定能力(作動距離0.3 m(1 フィート)) ピン 1.750 mm 0.750 mm
1.750 mm 1.250 mm
段差 0.035 mm 0.025 mm
1.000 mm 0.500 mm
測定解像度 0.100 mm 0.025 mm
メッシュ解像度 0.200 mm 0.100 mm
測定速度 480,000測定値/秒 1,800,000測定値/秒
光源(3) レーザーライン14本(赤) レーザーライン30本(青)
(+追加ライン1本)
スキャン範囲 275 x 250 mm 310 x 350 mm
焦点距離 300 mm
被写界深度 200 mm 250 mm
測定対象物サイズ範囲 (推奨) 0.2–6 m
Setup Assistance tools(4)
セットアップ支援ツール
該当なし 含まれるもの
ソフトウェア VXelements
出力形式 .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
互換性のあるソフトウェア(5) 3D Systems(Geomagic® Solutions)、InnovMetric Software(PolyWorks)、Metrologic Group(Metrolog X4)、 New River Kinematics(Spatial Analyzer)、Verisurf、Dassault Systèmes(CATIA V5、SOLIDWORKS)、 PTC(Creo)、Siemens(NX、Solid Edge)、Autodesk(Inventor、PowerINSPECT)
重量 スキャナー: 1.38 kg
プローブ: 0.5 kg
C-Track: 5.7 kg
スキャナー: 1.49 kg
プローブ: 0.5 kg
C-Track: 5.7 kg
寸法
(LxWxH)
スキャナー: 289 x 235 x 296 mm
プローブ: 68 x 157 x 340 mm
C-Track: 1031 x 181 x 148 mm
動作温度範囲 5~40°C
動作湿度範囲
(結露なし)
10~90%
認定 EC規格に適合(EMC指令、低電圧指令)、充電可能なバッテリー(該当する場合)、IP50、WEEEと互換性あり
特許 US 10,271,039、JP 6,596,433、CA 2,938,104、KR 10-2424135、 EP(FR、UK、DE)3,102,908、CA 3,166,558

(1) 自動範囲拡張を使用する場合のシステムの容積精度性能は、元々の機器の容積精度性能を超えることはありません。

(2) 性能試験はCreaformのISO/IEC 17025認定校正試験所で実施しています。

(3) レーザークラス2M(目に安全なレベル)

(4) セットアップ支援ツールが、パーツや治具のセットアップ時に視覚誘導と高度診断を行います。

(5) メッシュおよび点群のインポートにより、すべての主要な計測、CAD、およびコンピュータグラフィックソフトウェアとの互換性もあります。

サポート、修理、校正を行う、世界各地のCreaformのメトロロジーセンター

Creaformのメトロロジーセンターは世界中にあり、 以下のサービス*を多言語でご提供しています。

  • ソフトウェアおよびハードウェアのテクニカルサポートのヘルプライン
  • 3Dスキャナーの基本的な修理と高度な修理
  • 機器の修理、調整および校正
  • 貸与サービス
  • 3Dスキャナーの部品交換
  • 部品の販売
  • 保証の更新

* サービスの内容は、メトロロジーセンターによって異なります。

ぜひお問い合わせください。
Go!SCAN 3D
Go!SCAN 3D CAD



厳密な製造プロセスに基づいて設計されたMetraSCAN 3D

厳密な製造プロセスに基づいて設計されたMetraSCAN 3D

Creaformは、高度な品質管理の実施に加え、国際的に認知されたISO 9001およびISO 17025認証基準に従って、MetraSCAN 3Dの設計・製造・校正を行っています。

MetraSCAN 3Dの受け入れ試験はVDI/VDE 2634規格に基づいており、ISO 17025認証も取得して、国際基準に則ったトレーサビリティを確保しています。

MetraSCAN 3Dにはそれぞれに、個別の証明書と全検査結果をまとめた文書が付属します。
