CUBE-R

自動品質管理向けの包括的なターンキーソリューションまたはオーダーメイドソリューション

CUBE-Rは、振動が当たり前の環境であっても、または、複雑な形状や光沢のある表面仕上げの製品であっても、精度を損なうことなく、今日の生産現場で求められる、生産性の向上、製品品質の向上、運用コストの低減を可能にします。
スマートなオフラインプログラミング、高フレームレートの全視野3Dデータ、パラレル処理が可能にする最短のサイクルタイムにより、CUBE-Rは、ユーザーがより少ないリソース、より低コストで、より多くの検査を行えるようにし、最終的に、全数検査の実施、ゼロディフェクトデリバリーを目指せるようにします。

振動が当たり前の生産環境でも損なわれない精度

難しい表面形状や仕上げであっても高品質の3Dスキャンが可能 — 準備不要

ターンキーソリューションまたは現場の環境に合わせたオーダーメイドソリューション

作業者の習熟度を問わない利用しやすいAutomation

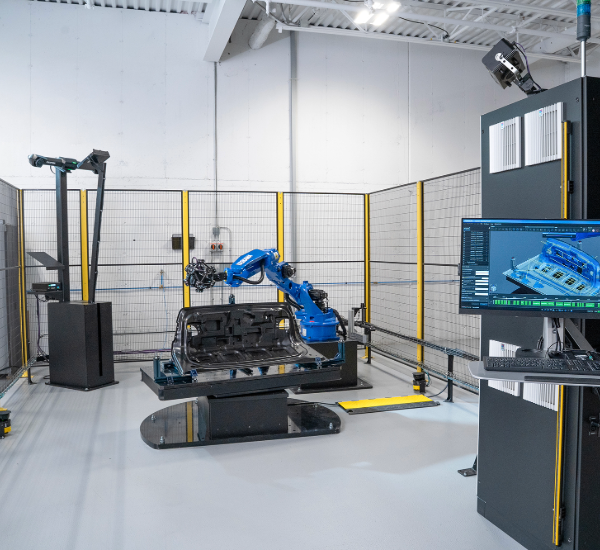

CUBE-Rソリューション

ニーズに合わせたさまざまな構成

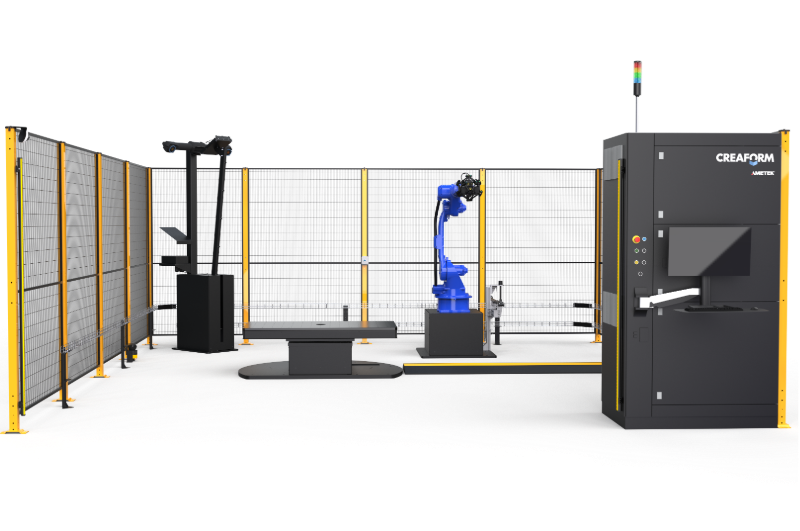

CUBE-Rは、現在の部品サイズに合わせる、あるいは、将来のニーズに応じて拡張するなど、自由に構成できる生産性に優れたモジュール型の産業用計測セルです。Creaformのエンジニアリングチームは、お客様の計測要件やロボット要件、安全要件に応じて、ハードウェアからソフトウェアまで、CUBE-Rをカスタマイズできます。短期間での導入をご希望の場合は、3つのモジュール、M2™、M3™、M4™のターンキーモデル（それぞれ、2 m、3 m、4 mの部品サイズをサポート）からお選びいただけます。

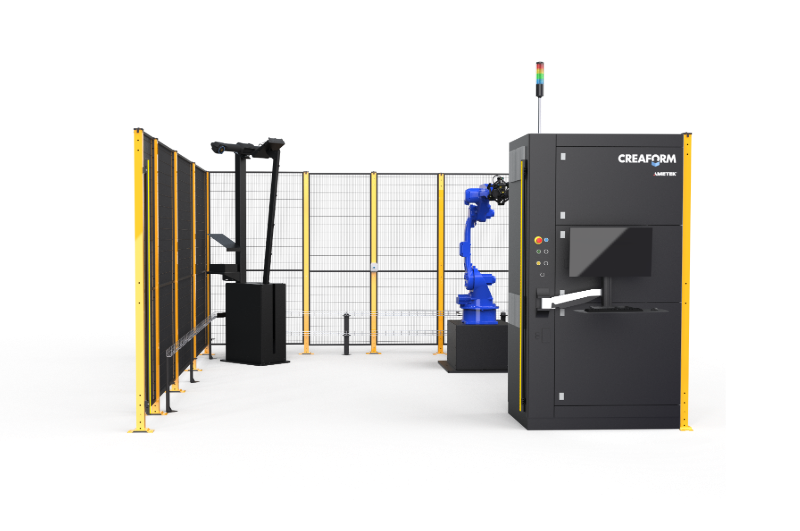

M2

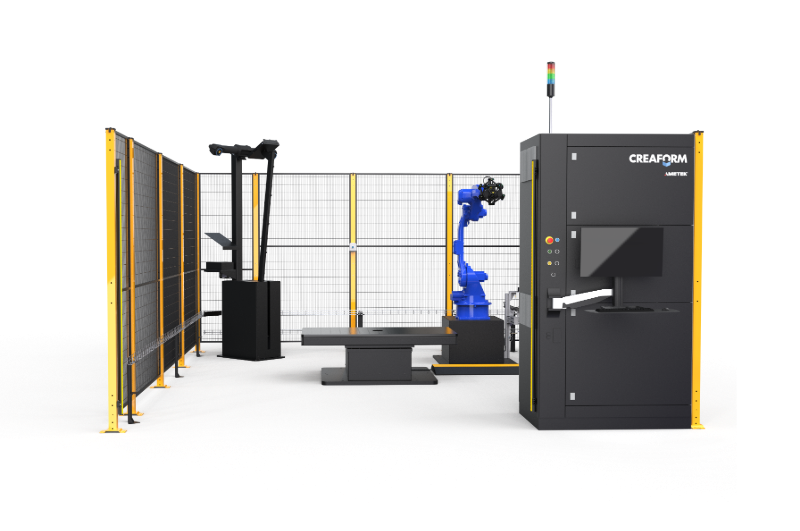

M3

M4

カスタムレイアウト

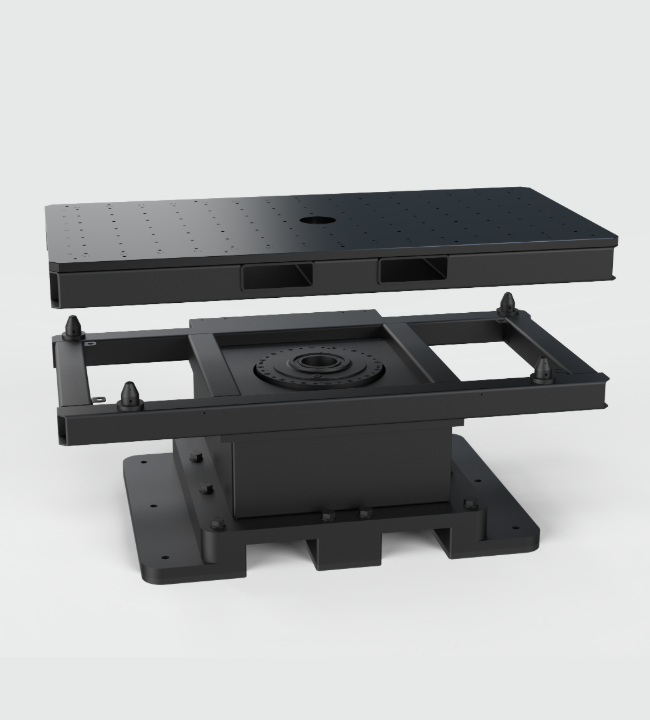

CUBE-Rオプション

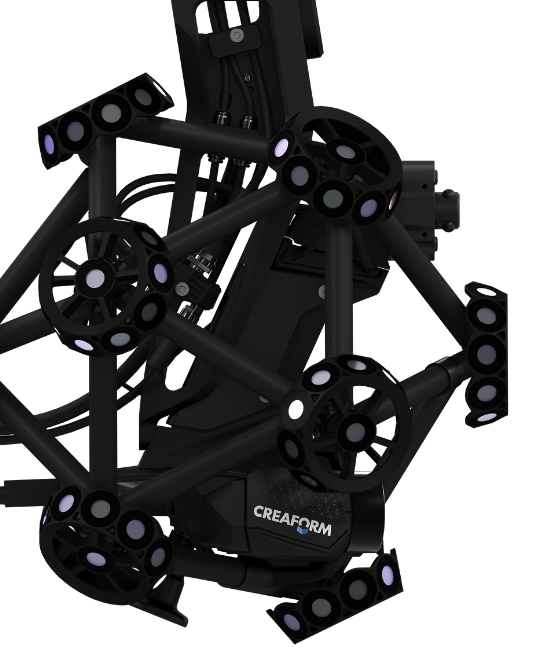

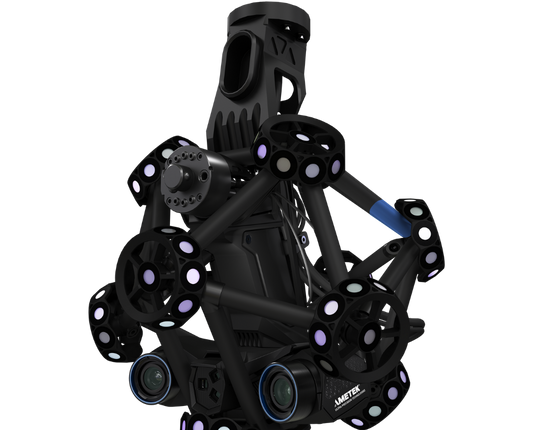

MetraSCAN 3D-R

自動品質管理向けロボット搭載型光学式 CMM スキャナー

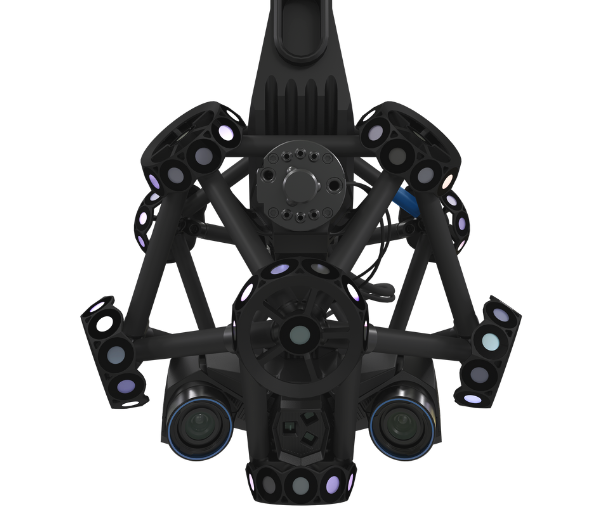

MetraSCAN-R BLACK|Elite

表面積が大きな部品に最適な3Dスキャナー

45本のレーザーラインが搭載され、計測エリアが広く、高速のデータ取得が可能な MetraSCAN-R BLACK™ | Eliteなら、3D計測をレベルアップできます。独自のダイナミックトラッキング機能により、振動が当たり前の製造現場環境であっても、3D計測が高精度で継続的に行えます。
MetraSCAN-R BLACK|Elite は大規模な鋳造品や、大型の自動車や重工業の機械部品、その他の複雑な部品や組立品など、様々な形状や材質、そして表面仕上げの部品に最適です。

光源
45 本のレーザーライン

測定速度
1,800,000 測定値／秒

スキャンエリア
310 x 350mm (12.2 x 13.8インチ)

MetraSCAN-R BLACK|Elite HD

多くのエッジ、トリム、境界を持つ部品に最適な 3Dスキャナー

MetraSCAN-R BLACK|Elite と同じ高性能技術をベースにした MetraSCAN-R BLACK™|Elite HDは自動車市場のニーズに対応するために解像度を向上させ、最適化された視野を持つように設計されています。MetraSCAN-R BLACK|Elite HD は、シートメタル部品の 3D測定など、難易度の高いアプリケーションにおいて、スピードと測定の再現性を向上します。

光源
69本のレーザーライン

測定速度
3,000,000 測定値／秒

スキャンエリア
190 x 170mm (7.5 x 6.7インチ)

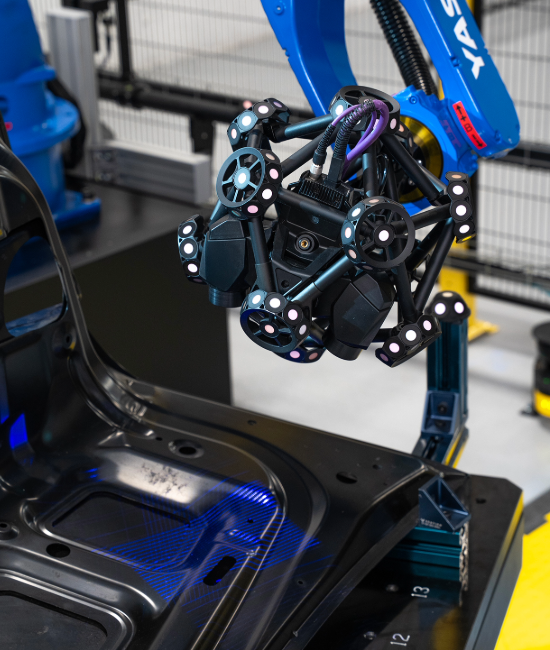

スピード

MetraSCAN 3D-Rは、1日当たり何百個という部品の測定を可能にします。大量生産のアットライン検査に最適で、可能な限り部品に近づけて測定することにより、優れた品質管理をもたらします。簡単な統合から短期間で行えるシンプルな設置に至るまで、MetraSCAN 3D-Rは、自動品質管理のあらゆる工程を加速させ、皆様の製品の市場への投入までの時間を短縮するお手伝いをします。

最速の測定速度
サイクルタイムを短縮する最大3,000,000測定値/秒

高速測定
あらゆる表面、トリミング、幾何学形状に対応

高密度のスキャン領域
69本のレーザー線

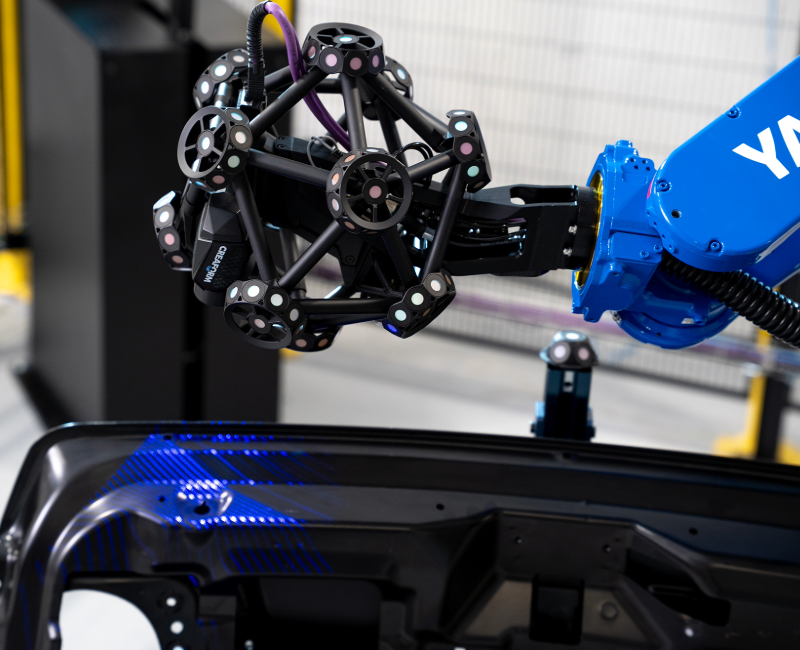

精度および解像度

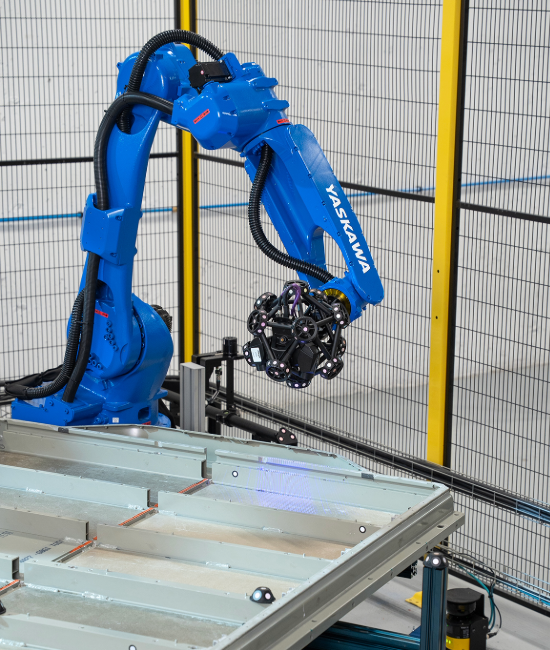

MetraSCAN 3D-Rは、そのメトロロジー・グレードの精度、再現性、および解像度によって、対象物の表面、トリミング、幾何学形状に関わらず質の高いスキャン結果をお届けします。完全に固定された測定セットアップを必要とせず、それため生産現場環境での工業自動化に適した設計の3Dスキャナーとなっています。ダイナミックリファレンシングを可能にするC-Track光学式トラッカーを備えているため、検査中に3Dスキャナーと対象物の両方を動かすことができ、部品の位置合わせならびに測定精度と信頼性が維持されます。

ダイナミックリファレンシング機能による製造現場対応の高精度
製造現場環境で、不安定さ、振動、熱的変動などに関わらず0.025 mmの精度を実現

信頼性のある受け入れ試験
VDI/VDE 2634 パート 3規格に基づく
ISO 10360規格に基づく
ISO/IEC 17025: 2017 認定試験所

容積精度
0.078 mm

高解像度
0.015 mm

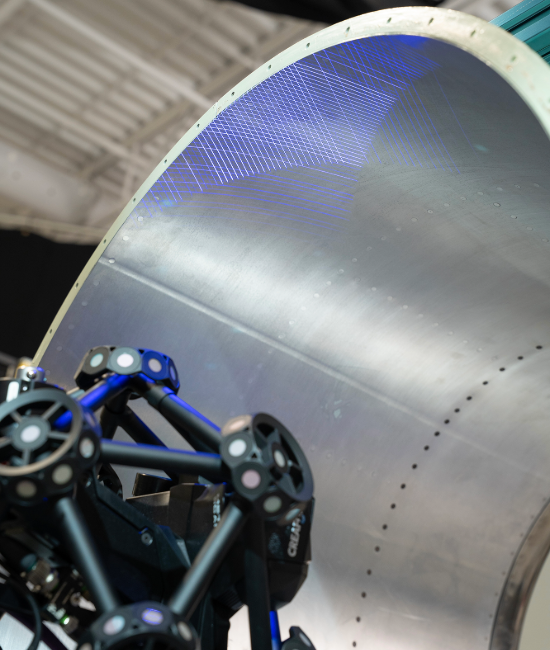

汎用性

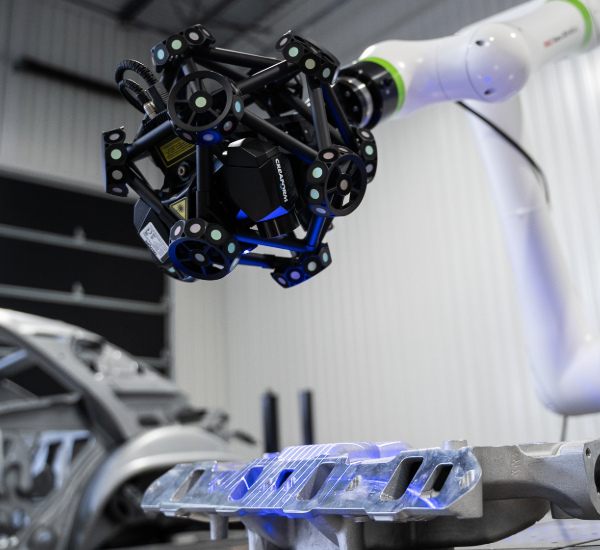

光学技術とブルーレーザーテクノロジーのパワーを結集したMetraSCAN 3D-Rは、光沢のある面や反射率にばらつきのある対象物を効率よく3Dスキャンする能力と、さまざまなサイズの部品や表面形状が異なる部品を測定する能力の両方を兼ね備えています。MetraSCAN 3D-Rは、工業用ロボットを搭載したカスタムソリューションとしても、CreaformのCUBE-Rと組み合わせた完全なターンキー測定ソリューションとしても入手可能です。

ブルーレーザーテクノロジー
光沢面や反射面に最適

構成を選べてカスタマイズ可能なポートフォリオ
組み合わせは無限のモジュール設計

大型部品のサイズ範囲
さまざまな部品サイズおよび部品形状に最適

カスタム統合が可能

シンプルな操作

MetraSCAN 3D-Rは、そのシンプルな操作性、計測ソフトウェアとの互換性、プログラミングのオフライン対応により、ユーザーの専門知識や経験のレベルに関係なく、誰でも利用することができます。ユーザーインターフェースは、ロボティクスやメトロロジーの専門知識を持たないオペレーターでも簡単に操作できるため、対象物のサイズや形状、複雑さを問わず容易に測定が行えます。測定完了後は、品質管理エンジニアは、結果の分析と確認という付加価値の高い作業に専念できます。

現場のオペレーターにとっての利用しやすさ
ロボティクスの専門知識も測定の専門知識も一切不要

対応ロボット
産業用ロボットおよび協働ロボットに対応

検査も、自動化も。両方の用途を同じソフトウェアスイート内で利用可能な唯一のソフトウェアプロバイダー
他社の計測ソフトウェアとも互換性があります

デジタルツイン環境
Automation™ で自動ロボットパス生成プログラミングとスキャンインテリジェンスの最適化

MetraSCAN 3Dを備えた統合ソリューション

検査ニーズや業界の特殊性、製造プロセスに適応できる3DスキャンCMM。あらゆるブランドやモデルのロボットと互換性があり、ロボットシステムインテグレータに最適なソリューションです。

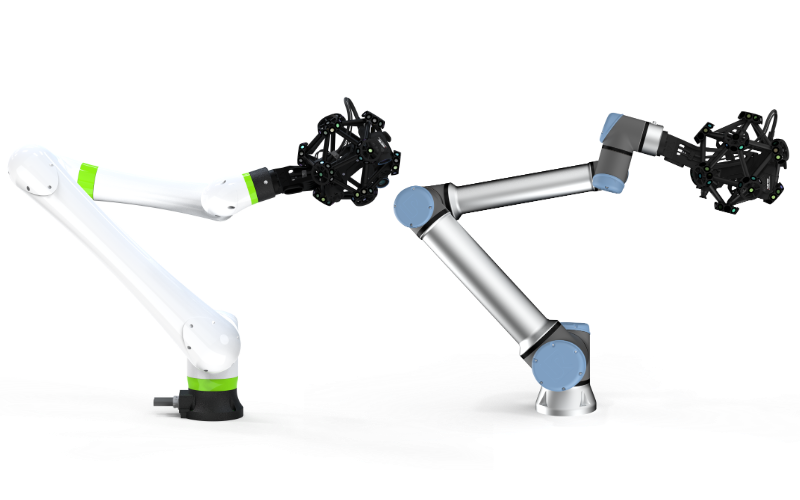

統合ソリューション - 協働ロボット
省人化や自動化に初めて取り組むユーザー向けに設計されたこのターンキーソリューションは、MetraSCAN 3D-R を協働型ロボット（Cobot）に搭載した構成です。「シンプル」「効率的」「安全」なロボット導入のニーズに応えるもので、測定室などの限られたスペースの導入に最適です。安全柵などが不要なため、コスト面でも負担の少ない選択肢となり得ます。
- 設置が簡単で、導入もシンプル
- 軽量・コンパクトな設計
- ユーザーにとって安全
- Automation™ ソフトウェアのフル活用
Cobotの設置とレイアウト最適化：
Creaform は、超高精度な測定室レベルの検査から完全自動型のロボットを使った品質管理まで、Cobotの設置方法や対象物との最適なレイアウトに関する専門知識も提供することで、カスタムレイアウトの最適化もサポートします。

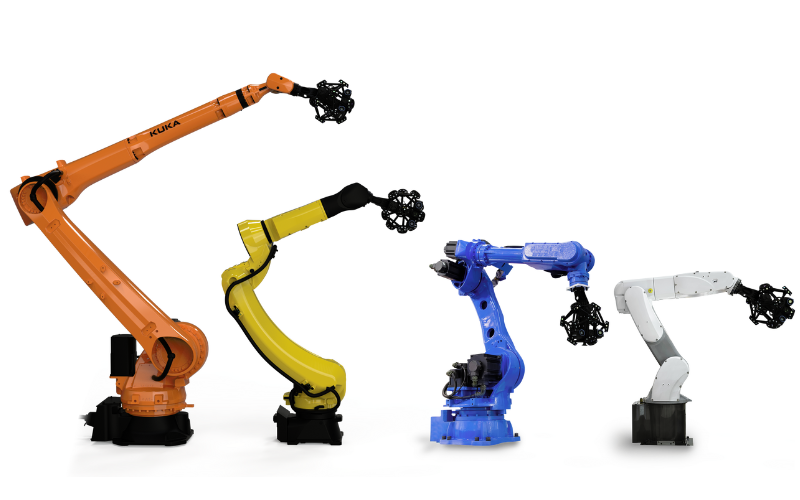

統合ソリューション - 産業用ロボット
厳格な測定セットアップから解放されたMetraSCAN 3D-Rは、製造現場での産業オートメーション向けに設計されています。この強力で革新的な光学CMMスキャナーは、あらゆる産業用ロボットに取り付けることができ、システムインテグレータと協力して作成されるあらゆるタイプの統合プロジェクトに対応します
- 生産性とスループットの最大化
- リーチの拡大（パーツサイズ範囲の拡大）
- 丈夫な設計

Creaform Metrology Suite™

デジタルツイン環境ソフトウェアモジュール

MetraSCAN 3D-Rは、Creaform Metrology Suite内のオフラインプログラミングソフトウェアモジュールであるAutomationとシームレスに連携し、3Dスキャンやロボット工学の専門家でなくても、最短のサイクル時間で最適な寸法測定が行えます。

詳細はこちら

お使いのソフトウェアとの互換性

アドオン

このポータブル光学式座標測定システムは、大型対象物の写真測量をはじめとする幅広い用途で優れた精度と高い測定速度を発揮します。

MaxSHOT 3D Optical coordinate measuring system

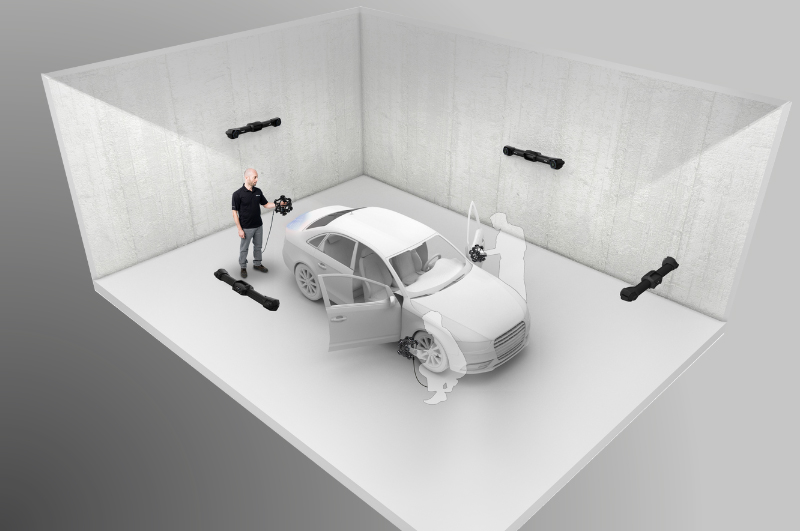

バーチャル測定ラボ

固有のニーズに合ったバーチャルCMMルームを構築して場所を取るハードウェアスペースを自由に使えるようにすれば、Creaformのプロービングソリューションおよび3Dスキャンソリューションを存分に活用できるようになります。

Scanning in virtual metrology lab
