3Dスキャンデータをあっという間にCADモデルに

Creaform Metrology Suite™の一部であるScan-to-CADは、3Dスキャンデータを最適化されたメッシュデータにするだけでなく、快適に3Dプリンターで出力するために設計されたソフトウェアモジュールです。また、このモジュールを使用すると、リバースエンジニアリングや製品開発のワークフローにおいて、設計者やエンジニアが3Dスキャンデータを確認、決定、使用できるようになります。

スキャンデータを、瞬時に最適化されたメッシュデータに変換し、幾何学的情報を抽出する処理時間を短縮することで、設計者やエンジニアは製品開発本来のワークフローにすぐに戻ることができます。

ソフトウェアの性能と完璧なツールセットに満足した何千人ものユーザーがすでにScan-to-CADをお使いいただいており、CADソフトウェアとの連携にご満足いただいております。
詳細な情報の請求 パンフレットをダウンロードする

メッシュ最適化 + 3Dプリント
Scan-to-CADのパワフルな準備・改善ツールを使用すると、メッシュをすばやく編集し、簡単に3Dスキャンデータの位置合わせが可能です。3Dスキャンデータの調整、修正などが完了次第、3Dプリントやその他のアプリケーションで使用できる最適化されたメッシュデータが得られます。

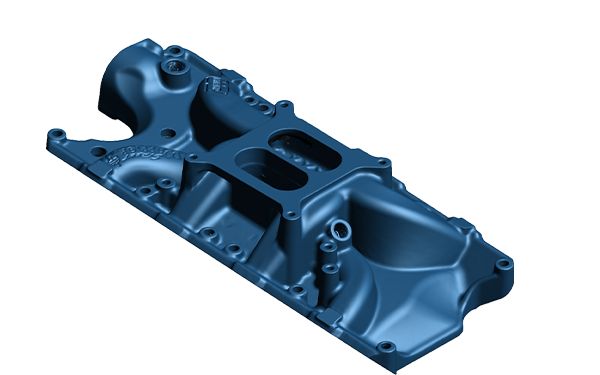

メッシュの編集

STEP 1

Scan-to-CADは3Dスキャンデータを、リバースエンジニアリングや3Dプリントで使用可能なメッシュデータに変換する、効率的なツールを提供します。
不必要なメッシュの削除
欠落部分の穴埋め
メッシュの結合
メッシュの間引き
密度の高いメッシュの生成

位置合わせ

STEP 2

Scan-to-CADの位置合わせツールは、3Dスキャンデータをエクスポートする前に、特定の座標系に合わせるという重要なステップを簡単に行えます。

エンティティベースの位置合わせ

ベストフィットでの位置合わせ

製品開発 + リバースエンジニアリング
Scan-to-CADの設計・モデリング機能は、3Dスキャンデータをお使いのCADソフトウェアに統合するために必要十分なツールと機能のみ提供します。直観的な機能により、メッシュデータから情報を簡単に抽出し、3Dモデリング用のCADエンティティとしてお使いできます。

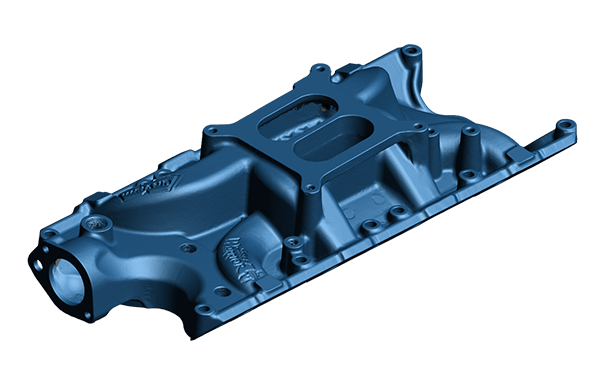

エンティティの抽出

STEP 3

Scan-to-CADは、自由形状領域を特徴付けるためのNURBSサーフェスの生成を簡素化し、メッシュデータから幾何学的エンティティを抽出して、お使いのCADソフトウェアで抽出データを利用できるようにします。
自動サーフェス
手動サーフェス
2D/3Dエンティティ
曲線
断面

2Dスケッチ

STEP 4

Scan-to-CAD Proを使用すると、断面図などの3Dスキャンデータから速くかつ効率的に2Dスケッチを作成でき、パラメトリックCADモデルを構築するためのデータを作成できます。
手書きスケッチ
スキャンデータ上のスケッチ
自動フィーチャー作成

3Dモデリング

STEP 5

Scan-to-CADは、直観的なツールでリバースエンジニアリングのワークフローを合理化し、最初の試みで正確なパラメトリックソリッドモデルを生成します。
押し出し
回転
カット

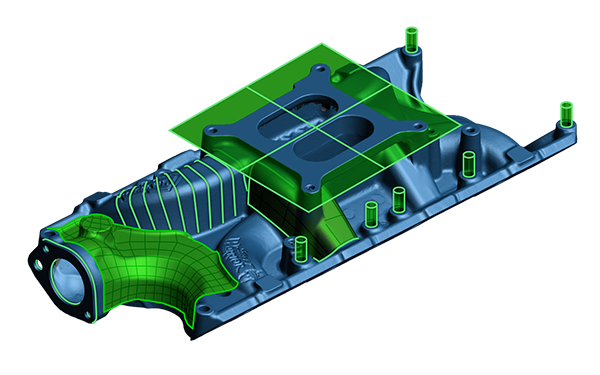

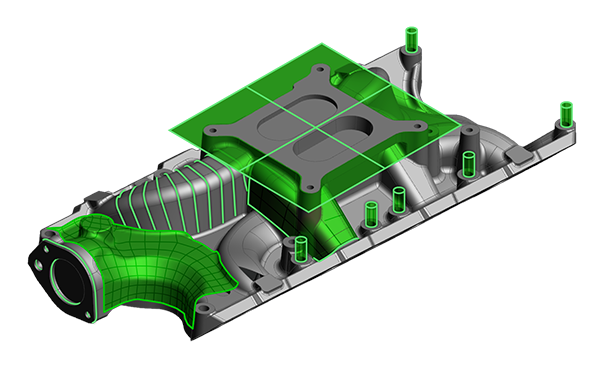

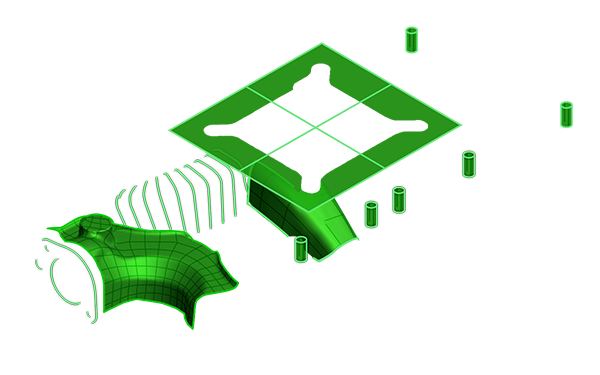

CADへの転送

STEP 6

Scan-to-CADを使用すると、データフォーマット（.iges、.step、.dxf）にてエクスポートが可能となるため、お使いのCADソフトウェアに3Dスキャンデータをシームレスに移管することができます。右クリックするだけで、幾何学的エンティティをCADソフトウェアに直接出力できます。
SOLIDWORKS
Autodesk Inventor
Autodesk Fusion 360
Solid Edge

3DスキャンからCAD設計に移行する最もシンプルな方法をお探しの方へ

メッシュデータを最適化して必要なすべての幾何学情報を抽出し、これが最も重要なことですが、CADワークフローにすばやく戻れるScan-to-CADの直観的な機能を詳しくご覧ください。
お問い合わせ

最も使いやすいリバースエンジニアリングツールキット

Scan-to-CADには、あなたのワークフローに応じて2つのバージョンがあります。
Scan-to-CAD
Scan-to-CAD Pro
IGES/STEP CADファイルのインポート/エクスポート
O
O
メッシュ編集ツール
O
O
サーフェス
O
O
位置合わせ
O
O
エンティティの作成
O
O
基本的な測定ツール
O
O
2Dスケッチ
O
3Dモデリング
O
主要CADソフトウェアへのデータ移行
O
O

Scan-to-CADを使用して開発プロセスを加速する方法をご確認ください。

Scan-to-CADのパワフルなツールと機能への特典を得ましょう。
デモを予約する

すべてのCADソフトウェアとの互換性
