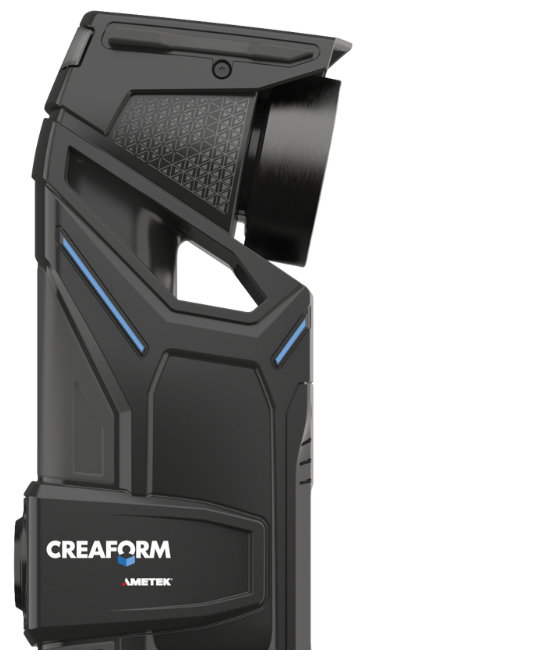

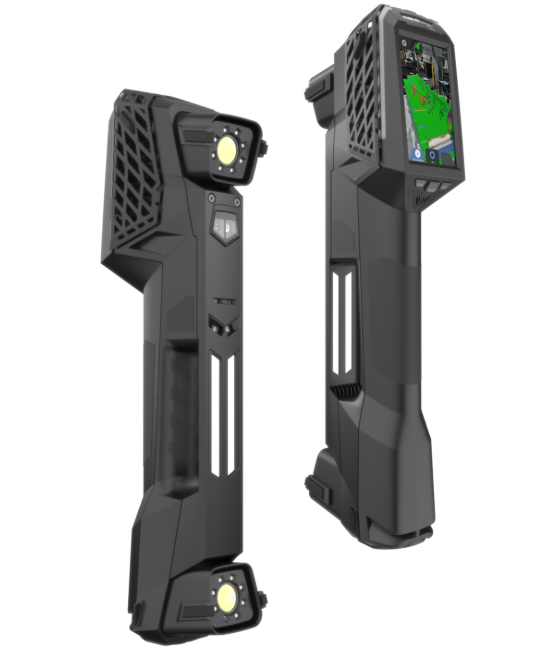

HandySCAN 3D|MAX Series
大型パーツ向けのポータブルな計測グレード3Dスキャナー
ポータブルでも高精度で高い汎用性を実現
HandySCAN 3Dラインナップの特長であるポータビリティ、高い精度と速度、使い勝手の良さを組み合わせた新しい MAX Seriesは、航空宇宙、輸送、エネルギー、鉱山業、重工業の分野における複雑な形状で大型なパーツの高精度3D測定を実施できるように最適化された製品です。
HandySCAN 3D|MAX Seriesは、細部をキャプチャし、大量のスキャンを同様に適切に行うよう設計されており、専門家がより簡単なスキャンプロセスで大型パーツや組立品を測定でき、わずか数分で高品質の3Dスキャンが可能です。
詳細状況をリクエスト
精度
0.075 mm（0.0030インチ）
数秒でスキャン
してメッシュへ
世界各地でのローカルサ
ポート
広いス
キャンエリア
01
大型パーツのサイズを高速にスキャン
HandySCAN 3D|MAX Seriesは、38本のレーザーラインと広いスキャンエリアにより、15m(50フィート)までの大型パーツを迅速かつ簡単に測定できる3Dスキャナーで、わずか数分で計測グレードの結果が得られます。
フレックスボリューム機能により、焦点距離を0.3m～2.5mの範囲で柔軟に調整できます。これは、近距離では狭いエリアを高品質でスキャンし、遠距離からは大型パーツを非常に高速に測定できることを意味します。
- すばやいセットアップとスキャンプロセス
- 大規模で拡張可能な測定ボリューム
- インスタント・メッシュとすぐに使用できるファイル
01
高精度＆高解像度
ダイナミック・リファレンシングと容積精度の最適化が特徴のこの3D測定ソリューションは、ユーザーの経験レベルに関係なく、過酷な環境でも動作し、大規模な測定で高い精度を実現できるように設計されています。
リアルタイム・キャリブレーション機能により、MAX Seriesはキャリブレーション・ステップをスキャン・ワークフローに直接統合し、自動的かつシームレスに実行します。また、フレックスボリューム機能により、近距離でキャプチャされたエリアを高精度かつ高解像度で再現します。
- 不安定な環境の影響を排して高い精度で測定
- ISO 17025認証およびVDI/VDE 2634 part 3規格に準拠
- 写真測量技術を統合
- 高い処理能力で高解像度を実現
01
高い汎用性と使い勝手の良さ
HandySCAN 3D|MAX Seriesは、光沢仕上げ、マット仕上げ、さらには高い反射率など、あらゆる種類の表面に対応し、事前の表面処理や余分な準備を必要としません。
AIと組み合わせた高度な画像処理により、スマートサーフェス・アルゴリズム機能は表面測定を最適化し、優れたトラッキング、パフォーマンスの向上、および困難でコントラストのある表面仕上げでもより優れた読み取りを実現します。
これにより、ユーザーはよりシンプルなスキャンプロセスを享受できます。
- 青色レーザー技術
- リアルタイムにメッシュを可視化
- プラグ・アンド・プレイ
ソフトウェア・スイート
VXelements™
VXelements™
3Dスキャ二ング・ソフトウェア・プラットフォーム
3D測定ソフトウェア・プラットフォームとアプリケーション・スイート。Creaformの3D測定およびスキャン・ソリューションを支えるインテリジェンス。
詳細
VXelementsアプリケーション・スイート
VXintegrity
VXintegrity
NDTソフトウェア・プラットフォーム
NDT業界向けに特化した4つのソフトウェア・モジュールで構成されたVXintegrityは、NDTの知識と市場インテリジェンスを組み合わせて、分析とレポートの品質をより高いレベルへと引き上げます。
詳細
VXintegrityアプリケーション・スイート
お使いのソフトウェアと互換性があります
技術仕様
| HandySCAN MAX™ | HandySCAN MAX™|Elite | |
|---|---|---|
| 精度 |
0.150 mm (0.0059 in) |
0.075 mm (0.0030 in) |
| 測定対象物サイズ範囲（推奨） |
1-10 m (3.3–32.8 ft) |
1-15 m (3.3–49.2 ft) |
| 焦点距離 |
0.45 to 1.6 m (1.5–5.2 ft) |
0.3 to 2.5 m (1.0–8.2 ft) |
最適なポータブル3Dスキャナーは？
 HandySCAN 3DMAX Series |
 HandySCAN 3DBLACK Series |
 HandySCAN 3DSILVER Series |
 Go!SCAN 3D |
 MetraSCAN 3D |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 精度 | 0.075 mm(0.0030インチ) | 0.025 mm（0.0009インチ） | 最高0.030 mm（0.0012インチ） | 最高0.050 mm（0.0020インチ） | 0.025 mm （0.0009インチ） | |||||
| プローブ | X | |||||||||
| 色の取得 | X | |||||||||
| 光源 | 青色レーザーのクロス19本 | 青色レーザーのクロス11本（追加レーザー1本） | 赤色レーザーのクロス7本（追加レーザー1本） | 白色光（99の縞） | 青色レーザーのクロス15本（追加レーザー1本） | |||||
| 認定 | ISO 17025 | ISO 17025 | ISO 17025 | |||||||
| 価格 | + + + | + + + | + | + + | + + + + | |||||
| 詳細な仕様を表示 | 詳細な仕様を表示 | 詳細な仕様を表示 | 詳細な仕様を表示 | 詳細な仕様を表示 |
