3Dスキャン性能を最大化する、EVO Seriesの技術仕様

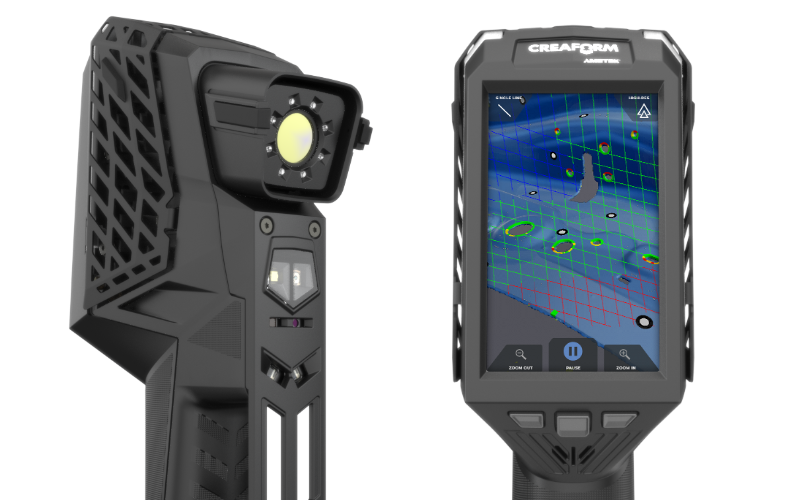

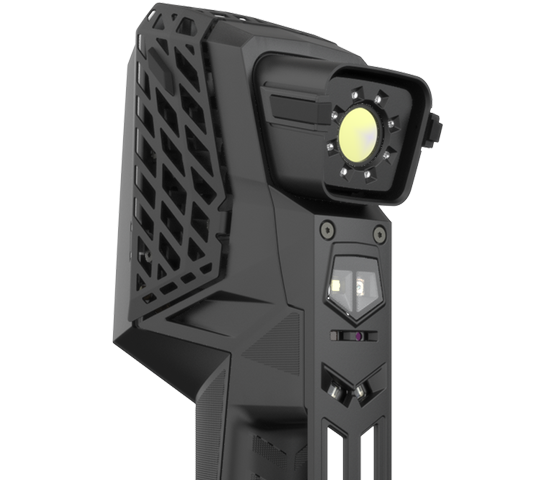

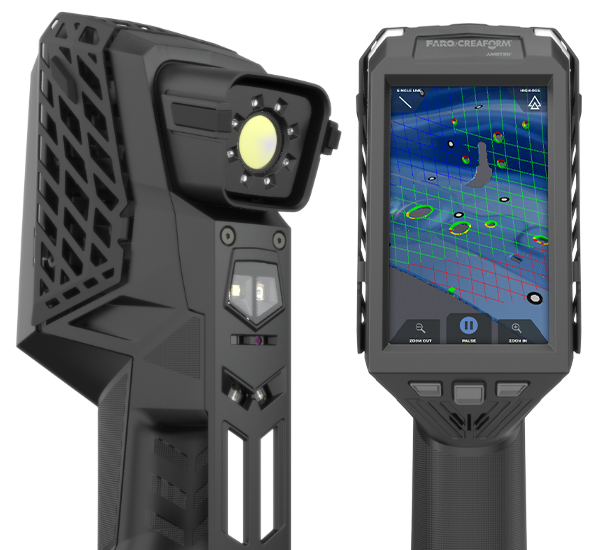

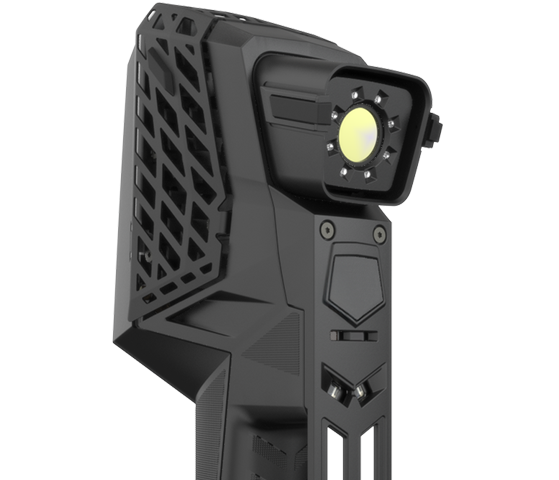

HandySCAN EVO | Elite

精度

0.020 mm
0.015 mm⁽¹⁾

容積精度
(対象物のサイズに基づく)

0.020 mm + 0.020 mm/m
0.020 mm + 0.015 mm/m⁽²⁾
0.015 mm + 0.015 mm/m⁽¹⁾⁽²⁾

形状エラー（球面）

0.030 mm

形状エラー（平面）

0.050 mm

アクセプタンステスト

ISO 10360に基づく⁽³⁾

測定能力（作動距離0.3 m)（1 フィート）

ピン

0.750 mm

穴

1.250 mm

段差

0.025 mm

壁

0.500 mm

測定解像度

0.025 mm

メッシュ解像度

0.100 mm

測定速度

2,800,000 測定値/秒

光源

レーザーライン46本（青）⁽⁴⁾

スキャナー制御

4.3インチのタッチスクリーン表示およびボタン

フォトカメラ

12 MP、AR対応

リアルタイムキャリブレーション（REAL-TIME CALIBRATION）機能

搭載

自動位置合わせおよび自動クリーンアップ機能光源

搭載

測定範囲

200~750 mm

被写界深度

550 mm

測定対象物サイズ範囲 (推奨)

0.05~4 m

出力形式

.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf

互換性のあるソフトウェア

3D Systems（Geomagic®ソリューション）、InnovMetric Software（PolyWorks）、Dassault（CATIA V5およびSOLIDWORKS）、Metrologic Group (Metrolog X4) 、New River Kinematics (Spatial Analyzer) 、Verisurf 、PTC（Creo）、Siemens（NXおよびSolid Edge）、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）⁽⁵⁾

重量

1.04kg

寸法
(長さx幅x高さ)

86 x 121 x 285 mm

接続規格

1 X USB 3.0

動作温度範囲

5~40 °C

動作湿度範囲
（結露なし）

10~90%

認定

EC規格に適合(Electromagnetic Compatibility Directive, Low Voltage Directive)、充電可能なバッテリー(該当する場合)、IP50、WEEEと互換性あり

Patents

CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, CA 3,223,372

(1) リミテッド・エディションで得られるパフォーマンスリミテッド・エディションは、最適化された製造工程と校正工程により、精度の向上を実現しています。

(2) Accu+Kit に含まれるスケールバーで得られたパフォーマンス。

(3) 性能試験はCreaformのISO/IEC 17025認定校正試験所で実施しています

(4) レーザークラス2M（目に安全なレベル）。

(5) メッシュおよび点群のインポートによるCADやコンピュータグラフィックソフトウェアなど、あらゆる主要計測法とも互換性があります。
