技術仕様
メトロロジー・グレード用途にTRUaccuracy™、TRUsimplicity™、TRUportability™、最速の測定速度をもたらす革新的テクノロジーです。
精度
0.025 mm
0.025 mm
容積精度
(対象物のサイズに基づく)
(対象物のサイズに基づく)
0.020 mm + 0.040 mm/m
0.020 mm + 0.040 mm/m
0.020 mm + 0.015 mm/m(1)
0.020 mm + 0.015 mm/m(1)
形状エラー（球面）
N/A
0.030 mm
形状エラー（平面）
N/A
0.050 mm
アクセプタンステスト
VDI/VDE 2634 パート 3規格に基づく(2)
VDI/VDE 2634 パート 3
およびISO 10360に基づく(2)
測定能力（作動距離0.3 m (1 フィート）)
ピン0.750 mm
0.750 mm
穴1.250 mm
1.250 mm
段差0.025 mm
0.025 mm
壁0.500 mm
0.500 mm
測定解像度
0.025 mm
0.025 mm
メッシュ解像度
0.100 mm
0.100 mm
測定速度
1,300,000 測定値/秒
1,800,000 測定値/秒
光源
レーザーライン22本（青）(3)
（+追加ライン1本）
レーザーライン30本（青）(3)
（+追加ライン1本）
測定範囲
200~450 mm
200~750 mm
被写界深度
250 mm
550 mm
測定対象物サイズ範囲 (推奨)
0.05~4 m
0.05~4 m
出力形式
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
互換性のあるソフトウェア (4)
3D Systems（Geomagic®ソリューション）、InnovMetric Software（PolyWorks）、Dassault（CATIA V5およびSOLIDWORKS）、Metrologic Group (Metrolog X4) 、New River Kinematics (Spatial Analyzer) 、Verisurf 、PTC（Creo）、Siemens（NXおよびSolid Edge）、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）(4)
3D Systems（Geomagic®ソリューション）、InnovMetric Software（PolyWorks）、Dassault（CATIA V5およびSOLIDWORKS）、Metrologic Group (Metrolog X4) 、New River Kinematics (Spatial Analyzer) 、Verisurf 、PTC（Creo）、Siemens（NXおよびSolid Edge）、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）(4)
重量
0.94 kg
0.94 kg

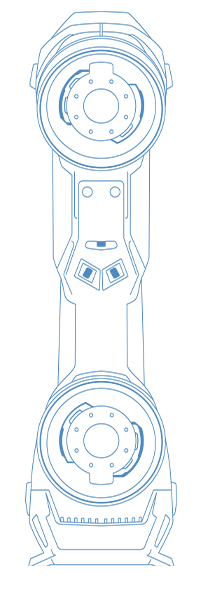

寸法
（LxWxH）
（LxWxH）
79 x 142 x 288 mm
79 x 142 x 288 mm
接続規格
1 X USB 3.0
1 X USB 3.0
動作温度範囲
5~40 °C
5~40 °C
動作湿度範囲（結露なし）
10~90%
10~90%
認定
EC規格に適合(Electromagnetic Compatibility Directive, Low Voltage Directive)、充電可能なバッテリー(該当する場合)、IP50、WEEEと互換性あり
EC規格に適合(Electromagnetic Compatibility Directive, Low Voltage Directive)、充電可能なバッテリー(該当する場合)、IP50、WEEEと互換性あり
(1) Accu+Kit に含まれるスケールバーで得られたパフォーマンス。
(2) 性能試験はCreaformのISO/IEC 17025認定校正試験所で実施しています。
(3) レーザークラス2M（目に安全なレベル）。
(4) メッシュおよび点群のインポートによるCADやコンピュータグラフィックソフトウェアなど、あらゆる主要計測法とも互換性があります。
サポート、修理、校正を行う、世界各地の3Dメトロロジーセンター
Creaformのセンターは世界中にあり、 以下のサービス*を多言語でご提供しています。
弊社に質問する
ソフトウェアおよびハードウェアのテクニカルサポートのヘルプライン
3Dスキャナーの基本的な修理と高度な修理
機器のメンテナンスおよび調整
貸与サービス 3Dスキャナーの部品交換 部品の販売 保証の更新 * サービスの内容は、3Dメトロロジーセンターによって異なります
3Dスキャナーの厳密な製造プロセス
Creaformは、国際的に認知されたISO 9001およびISO 17025認証基準に従った高度な品質管理を行って、HandySCAN 3Dスキャナーの設計・製造・校正を行っています。
HandySCAN BLACKの受け入れ試験はVDI/VDE 2634規格に基づいており、ISO 17025認証も取得して、国際基準に則ったトレーサビリティを確保しています。
スキャナーにはそれぞれに、個別の証明書と全検査結果をまとめた文書が付属します。
メトロロジーの国際高品質規格
Creaformにおいては、製品品質とサービス品質を最優先にしております。ポータブル3D測定のパイオニア企業として、Creaformは、革新的ソリューションを開発してお客様が求める以上のものをご提供することをモットーとしています。また、プロセスの向上、新たな業界基準の設定、お客様に完全にご満足いただくことに常に力を注いでいます。
HandySCAN BLACKの受け入れ試験はVDI/VDE 2634規格に基づいており、ISO 17025認証も取得して、国際基準に則ったトレーサビリティを確保しています。
スキャナーにはそれぞれに、個別の証明書と全検査結果をまとめた文書が付属します。
