Nouveau MMT à numérisation 3D : CUBE-R
MMT à numérisation 3D : CUBE-R

Nouveau MMT à numérisation 3D : CUBE-R

La machine de mesure tridimensionnelle à numérisation 3D clé en main la plus rapide

CUBE-R™ est une solution clé en main complète rapide, fiable et efficace pour les applications de contrôle de la qualité automatisé. Cette machine de numérisation 3D automatisée dispose d’un MetraSCAN 3D-R, un puissant scanner optique 3D monté sur robot qui peut être intégré dans les systèmes automatisés en usine sans compromettre la précision. C’est l’alternative parfaite pour résoudre les problèmes de productivité causés par les goulets d’étranglement fréquents avec une machine de mesure tridimensionnelle (MMT) traditionnelle. Contrairement aux solutions existantes, notre machine à numérisation 3D permet aux entreprises du secteur manufacturier d’exploiter la puissance des mesures optiques 3D et de l’automatisation industrielle. Cette machine de mesure MMT optimise le débit et le cycle de production, ce qui résulte en une meilleure qualité des produits.

Avantages

New features
  • Productivité élevée: permet d’effectuer l’inspection de centaines de pièces par jour (y compris sur des surfaces complexes)
  • Une solution clé en main complète: aucune intégration requise, entièrement intégrée et prête à l’emploi en atelier
  • Encombrement réduit en usine: une solution clé en main complète de 4,1 m x 4,1 m x 3,1 m avec une configuration flexible en atelier
  • Multitâche: optimise le rendement et le cycle de production en permettant l’acquisition et l’analyse des données de manière simultanée, afin d’obtenir un flux de mesure continu et ininterrompu
  • Procédure automatique d’étalonnage de terrain: aucune déviation de précision au fil du temps et fonctionnement en continu
  • Design industriel robuste: adapté pour les conditions et les environnements d’atelier
TRUaccuracy
  • Mesures de qualité métrologiques: précision jusqu’à 0,030 mm, résolution jusqu’à 0,050 mm, répétabilité élevée et certificat identifiable
  • Précision volumétrique: jusqu’à 0,078 mm
  • Photogrammétrie intégrée: processus automatisé pour maximiser la précision volumétrique
  • Référencement dynamique: les réflecteurs optiques sont utilisés pour créer un système de référence qui est « verrouillé » à la pièce. Le système permet de déplacer la pièce et d’éliminer l’impact des vibrations sur le processus de mesure et les résultats
  • Taille des pièces: jusqu’à 3 m
  • Procédure automatique d’étalonnage de terrain: Pas de déviation de précision au fil du temps
TRUsimplicity
  • Une solution clé en main complète: aucune intégration requise, entièrement intégrée et prête à l’emploi en atelier
  • Encombrement réduit en usine: une solution clé en main complète de 4,1 x 4,1 x 3,1 m avec une configuration flexible pour l’atelier. Les pièces de 3 m peuvent tourner (360o) librement à tout moment au cours de la mesure
  • Interface utilisateur simple: Conçue pour réduire l’intervention de l’opérateur et l’aider à effectuer des inspections automatiques
  • Aucune intervention humaine nécessaire: peut être actionné par la simple pression d’un bouton
  • Formation minimale de l’opérateur: facile à utiliser et courbe d’apprentissage rapide pour atteindre rapidement un rythme de production élevé
  • Polyvalent: numérise tout type de matériau, même les surfaces réfléchissantes foncés et multicolores
  • Alignement automatique: des réflecteurs optiques permettre une inspection répétitive sans réalignement
  • Télécommande multifonction: facilite la programmation de la séquence de lecture
Speed
  • Productivité élevée: permet d’effectuer l’inspection de centaines de pièces par jour (y compris sur des surfaces complexes)
  • Multitâche: optimise le rendement et le cycle de production en permettant l’acquisition et l’analyse des données de manière simultanée, afin d’obtenir un flux de mesure continu et ininterrompu
  • Cadence de mesure la plus élevée parmi tous les scanners laser: 480 000 mesures/s
  • Génération automatique de maillage: fichiers prêts à utiliser, dès que l’acquisition est terminée
  • Intégration rapide dans le flux de travail: chemin le plus court entre les objets physiques et le flux de travail pour l’inspection
  • Grande zone de numérisation: 7 croix laser



Spécifications techniques

CUBE-R

Dimensions 4,1 x 4,1 x 3,1 m
Taille maximale des pièces Jusqu’à 3 m
Poids maximum des pièces Jusqu’à 1 500 kg
Axes automatisés 7
Accès Porte déroulante avec sécurité
Largeur d’ouverture 3,1 m
Fixation ou montage sur le sol Nécessaire
Concept de chargement Manuel, diable, transpalette, chariot élévateur

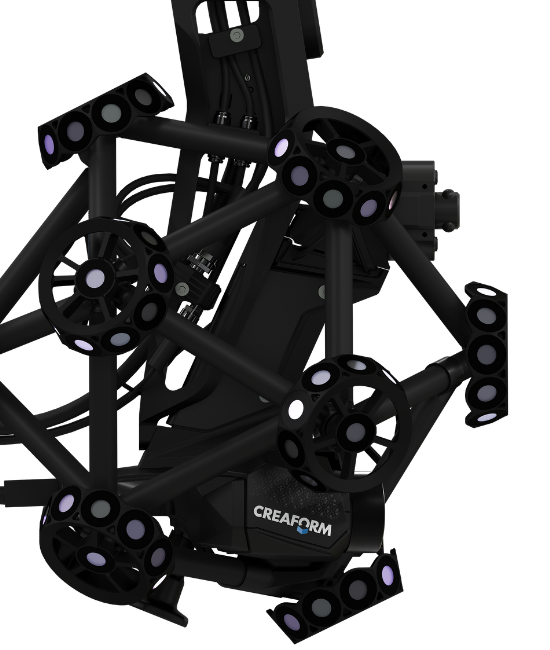

MetraSCAN 3D-R

  MetraSCAN 750-R™​|Elite
Précision  (1) Jusqu'à 0,030 mm
Précision volumétrique (2) Pièces jusqu’à 3 m 0,078 mm
Résolution 0,050 mm
Zone de numérisation 275 x 250 mm
Distance nominale 300 mm
Profondeur de champ 200 mm
Source de lumière 7 croix laser (+ 1 ligne supplémentaire)
Classe de laser 2M (sécuritaire pour l’œil)
Cadence de mesure 480 000 mesures/s
Poids Scanner: 4,46 kg
Scanner + barre d’étalonnage: 5,70 kg
C-Track: 5,7 kg
Limite d’inertie J6: 0,221 Kg-m2
J6: 2,250 Kgf-cm-s2
Dimensions (PxLxH) 289 x 235 x 296 mm
Plage de température de fonctionnement 5 à 40°C
Plage d’humidité acceptable (sans condensation) 10 à 90%
Certifications Conformité avec les directives de la Commission européenne (compatibilité électromagnétique, basse tension, matériel radio et télécommunications), compatible avec les piles rechargeables (le cas échéant), IP50, DEEE
Afficher tout



VOUS NE POUVEZ PAS COMPROMETTRE LA PRÉCISION ?

Comptez sur la plus rapide et extrêmement précise machine de mesure tridimensionnelle à numérisation 3D clé en main



Applications

Le MetraSCAN 3D-R rend possibles la prise de mesures extrêmement précises pour les inspections en ligne

Contrôle de la qualité et inspection

  • Inspections sur la chaîne de production dans la production de masse, jusqu’à plusieurs centaines de pièces par jour
  • Inspections sur la chaîne de production de pièces allant jusqu’à 3 m
  • Pièces embouties (panneaux de carrosserie, portières de voiture, boucliers avant, etc.)
  • Inspection de grandes pièces
  • Caisse en blanc (CEB)
  • Inspections de contrôle de la qualité des pièces fournies par des tiers
  • Évaluations de la conformité des modèles 3D par rapport aux pièces d’origine ou à l’outillage de fabrication
  • Évaluations de la conformité des pièces fabriquées par rapport aux pièces d’origine

Logiciels

VXelements: La plateforme logicielle et suite d’applications logicielles 3D de Creaform

Les machines MMT de numérisation 3D fonctionnent avec la plateforme logicielle et la suite d’applications 3D VXelements™ de Creaform, qui pilote l’ensemble de nos technologies de mesure et de numérisation 3D. VXelements Il combine tous les outils essentiels nécessaires pour le processus d’acquisition des données dans une interface simple et conviviale. Ses capacités de visualisation en temps réel fournissent un moyen simple, mais efficace, de mettre en œuvre la numérisation 3D.

Pour les applications automatisées, les utilisateurs peuvent bénéficier de l’interface de productivité, qui fournit des indicateurs de performance en temps réel.

Le Metrascan 3D-R est compatible avec les grands logiciels d’inspection

Accessoires

R-Series Productivity Station

Poste de productivité R-Series

Ce poste de productivité s’adresse aux applications avec des exigences de productivité élevée, telles que le temps de cycle à réduire et la productivité augmentée.

  • Multitâche : permet aux utilisateurs de réaliser l’acquisition des données tout en analysant les données précédemment acquises, pour le fonctionnement en continu du robot
  • Interface utilisateur simple: conçue pour réduire l’intervention de l’opérateur et l’aider à effectuer des inspections automatiques
  • Design industriel robuste: adapté pour les conditions et les environnements d’atelier
  • Divisé en trois sections:
    • Modules informatiques
    • Contrôleurs C-Track
    • Écran tactile intuitif pour une utilisation simplifiée
  • Réseau d’ordinateurs industriel fiable: pour un débit accru
  • Ce qui est inclus:
    • Ordinateurs de réseau industriel
    • Contrôleur C-Track
    • Écran tactile
    • Conçu pour satisfaire aux exigences de la norme NEMA 12
    • Facile à déplacer sur ses roues
    • Alimentation électrique 200-240 VCA 50/60 Hz
    • Peut inclure le module d’E/S R-Series (EtherNet/IP) ou le module d’E/S R-Series (matériel), VXelements (module de parallélisation de la numérisation)
R-Series Industrial Computer

Ordinateur industriel R-Series

Ordinateur monté sur rack sans écran ni clavier.

  • Processeur: Intel i7 6700 3,4 GHz (>4 cœurs)
  • Système d’exploitation: Windows 10 version 64 bits
  • Carte graphique: NVIDIA Quadro P1000
  • Mémoire : 64 Go
  • Disque dur: SSD de 1 To
  • Ports: USB 3.0
R-Series Turntable

Plaque de montage R-Series

Plateau amovible conçu pour un montage à long terme. Indispensable pour les clients travaillant avec des pièces de tailles ou de types variés.
