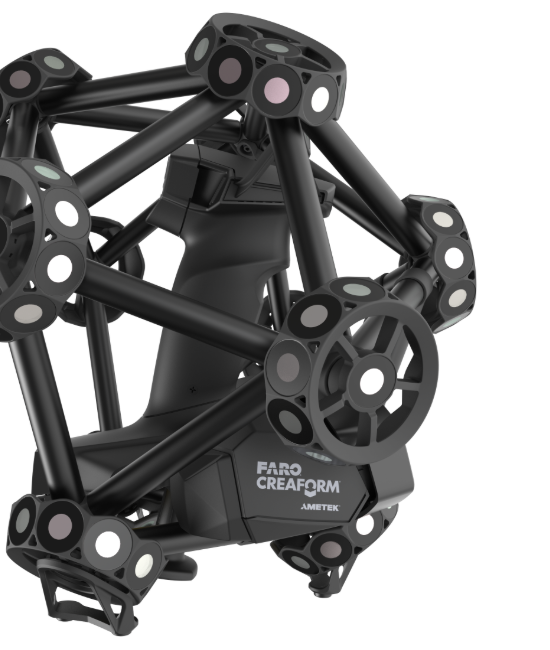

光学CMM 3Dスキャナ:MetraSCAN 3D

光学CMM 3Dスキャナ:MetraSCAN 3D

製造現場向けに設計された、最もフレキシブルなポータブル3D測定ソリューション

Reddot

Creaformのポータブル光学CMM 3Dスキャナ、MetraSCAN 3Dを使えば、不整合から生じる予定外のコストや、生産および部品承認の遅延はもう気にする必要がありません。このシステムは、 1〜3.5 mの生産工具や治具、組立品、準組立品、そして最終製品のリバースエンジニアリングおよび寸法検査に最大0.064 mmの精度で対応します。光学測定により環境の不安定要素に左右されない測定精度が提供されるため、MetraSCAN 3D光学CMMは、現場の品質管理測定に最適です。厳密な測定のセットアップが不要なため、環境の不安定要素に左右されることのない一定レベルのパフォーマンスを維持します。

オペレーターは、製造スループットを一切妥協することなく、プロセスをより最適に管理し、高まる業界の品質管理(QC)要件に素早く対応できるようになります。

MetraSCAN 3D光学CMMは、拡大可能な測定範囲、抜群の速度、現場での精度、そして測定は困難であると思われてきた部品に対する優れた能力を有する、市場で最も完成度の高いプロ仕様の3Dスキャナです。さらに、オプションのプロービングシステムとの併用にも対応しています。是非、お客様の製造現場における真の品質管理を体験してください。

特長

新機能
  • 1.5倍の精度
  • 7本のレーザークロスで12倍高速化
  • 25%軽量化
  • 黒、カラフル、光沢面も含め、あらゆるタイプの部品をスキャン
  • より広くなった16.6 m3の領域
  • 現場に適したハードウェア信頼性をもたらす堅牢な設計
  • ソフトウェアの操作をさらに容易にするマルチファンクションボタン
TRUaccuracy
    • プロ仕様の測定:最大0.030 mmの精度、最大0.050 mmの解像度、高い再現性、トレーサブルな認定
    • ダイナミックレファレンシング:光学リフレクターを使用した自動調整機能により、測定対象物に「ロック」された参照システムを設けます。このため、ユーザーは測定プロセス中に自由にオブジェクトを動かすことができます
    • 0.064 mmの容積精度
    • 0.2〜10メートルのサイズの部品を正確に測定
    • 現場でのキャリブレーションが容易で、時間経過に伴う精度低下がない
    TRUsimplicity
    • 厳密なセットアップは不要:部品とシステムは測定中いつでも自由に動かすことが可能
    • 汎用性の高い3Dスキャン:黒、カラフル、光沢面も含め、あらゆるタイプの色と部品をスキャン可能
    • 大きく、しかも簡単に拡大可能な測定範囲
    • 自動調整:光学リフレクタにより、再調整することなく繰り返し検査可能
    • HandyPROBE Nextの追加でオプションのプロービング機能を実現
    • ソフトウェアの操作をさらに容易にするマルチファンクションボタン
    • 直感的に操作できるため、短時間で習得可能
    SPEED
    • 市場で最も速い3Dスキャナ:前世代よりも12倍高速
    • あらゆるレーザースキャナの中で最高の測定速度:480,000頂点/秒
    • 自動メッシュ出力:取得完了後すぐにファイルの使用が可能
    • スピーディーなワークフローへの統合:物体から設計または検査ワークフローまで最速のパス
    TRUportability
    • 現場での使用に最適
    • 軽量:重量1.38 kg未満
    • ポータブルCMM:システムは部品のある場所どこへでも簡単に持ち込み可能
    • アームフリー光学スキャンシステム



    技術仕様

      MetraSCAN 750™ MetraSCAN 750™​|Elite
    精度 (1) 最大0.030 mm
    容積精度 (2) 9.1 m3 (3) 0.086 mm 0.064 mm
    容積精度 (2) 16.6 m3 (3) 0.122 mm 0.078 mm
    容積測定精度 (MaxSHOT 3D または C-Link 使用時) (4) MaxSHOT Next™ 0.060 mm + 0.025 mm/m 0.044 mm + 0.025 mm/m
    容積測定精度 (MaxSHOT 3D または C-Link 使用時) (4) MaxSHOT Next™|Elite 0.060 mm + 0.015 mm/m 0.044 mm + 0.015 mm/m
    解像度 0.050 mm
    測定速度 480,000測定値/秒
    パーツサイズ範囲(推奨)  0.2~6 m
    対象物からの焦点距離 300 mm
    被写界深度 200 mm
    スキャン範囲 275 x 250 mm
    光源 レーザークロス7本(+追加ライン1本)
    レーザークラス 2M(目に安全なレベル)
    重量 1.38 kg
    寸法 289 x 235 x 296 mm
    接続規格 1 x USB 3.0
    ソフトウェア VXelements™
    出力形式 .dae、​.fbx、​.ma、​.obj、​.ply、​.stl、​.txt、​.wrl、​.x3d、​.x3dz、​.zpr
    動作温度範囲 5~40°C
    動作湿度範囲(結露なし) 10~90%
    認定 EC規格に適合(EMC指令、低電圧指令、RoHS 2指令)、IP50、WEEE指令
    すべてを見る
      MetraSCAN 350™ MetraSCAN 350™​|Elite
    精度 (1) 最大0.040 mm
    容積精度 (2) 9.1 m3 (3) 0.086 mm 0.064 mm
    容積精度 (2) 16.6 m3 (3) 0.122 mm 0.078 mm
    容積測定精度 (MaxSHOT 3D または C-Link 使用時) (4) MaxSHOT Next™ 0.060 mm + 0.025 mm/m 0.044 mm + 0.025 mm/m
    容積測定精度 (MaxSHOT 3D または C-Link 使用時) (4) MaxSHOT Next™|Elite 0.060 mm + 0.015 mm/m 0.044 mm + 0.015 mm/m
    解像度 0.050 mm
    測定速度 205,000測定値/秒
    パーツサイズ範囲(推奨)  0.2~6 m
    対象物からの焦点距離 300 mm
    被写界深度 200 mm
    スキャン範囲 225 x 250 mm
    光源 レーザークロス3本
    レーザークラス 2M(目に安全なレベル)
    重量 1.38 kg
    寸法 289 x 235 x 296 mm
    接続規格 1 x USB 3.0
    ソフトウェア VXelements™
    出力形式 .dae、​.fbx、​.ma、​.obj、​.ply、​.stl、​.txt、​.wrl、​.x3d、​.x3dz、​.zpr
    動作温度範囲 5~40°C
    動作湿度範囲(結露なし) 10~90%
    認定 EC規格に適合(EMC指令、低電圧指令、RoHS 2指令)、IP50、WEEE指令
    すべてを見る

    品質に妥協しない

    製造現場向けに最適化された、信頼できるプロ仕様の3Dスキャン

    用途

    MetraSCAN 3Dは、非常に高精度な測定を生産ライン上で実現します

    検査
    • 測定対象物とCADデータの比較分析
    • 初回製品検査
    • サプライヤ製品品質検査
    • 元のパーツや製造工具に対する3Dモデルの適合性評価
    • 元の対象物に対する製造パーツの適合性評価
    • アライメント
    • 型承認
    リバースエンジニアリング
    • 3DスキャンからのCADデータ作成
    • 3Dモデル作成
    • 工具・治具開発
    • メンテナンス、修理、オーバーホール(MRO)
    • 有限要素解析(FEA)



    ソフトウェア

    VXelements:Creaformの3Dソフトウェアプラットフォームおよびアプリケーションスイート

    3DスキャナMetraSCAN 3Dには、私たちのすべての3Dスキャンおよび測定技術を強力にサポートするVXelementsが付属しています。データ取得プロセスに欠かせないあらゆるツールが、ユーザーフレンドリーでシンプル、かつスマートな作業環境に集約されています。リアルタイムの視覚化機能は、シンプルながらも効率的な3Dスキャン体験を実現し、現場での生産性を向上します。

    MetraSCAN 3Dは、以下の主要なエンジニアリングソフトウェアにも対応しています

    • 3D Systems – Geomagic Solutions
    • InnovMetric Software – PolyWorks
    • Dassault Systèmes – CATIA V5, SOLIDWORKS
    • Delcam – PowerINSPECT
    • BuildIT Software & Solutions – BuildIT
    • Metrologic Group – Metrolog X4 および V5
    • New River Kinematic – SpatialAnalyzer
    • PTC – Pro/ENGINEER
    • Siemens – NX および Solid Edge
    • Autodesk – Inventor, Alias, 3ds Max, Maya および Softimage
    • Verisurf – VerisurfMeasure

    アクセサリ

    Creaform ショップフロアワークステーション / C-TRACK ショップフロアスタンド

    Creaformショップフロアワークステーションは、現場における移動性を高めるとともに、操作中または保管中にスキャナおよびプロービングシステムを保護することで信頼性を向上します(C-Trackのスタンドを2つまでワークステーション内に格納可能です)。

    Creaform C-Trackショップフロアスタンドは、単体で、もしくはワークステーションと組み合わせて使用することにより、C-Trackの安定性を向上し、またC-Trackを稼働させたままの状態で測定対象物の周辺を移動させることが可能になります。

    詳細はこちら

    バーチャル計測ラボ

    最大4台までのC-Trackを1つのネットワークに接続し、仮想的な計測ラボを構築することで、C-Linkの機能を最大限に活用できます。この寸法検査ソリューションは計測ラボの用途向けに設計されており、C-Track光学トラッカーを移動させることなく、シームレスなプロービングと3Dスキャニングを実現します。

    詳細はこちら

    MaxSHOT 3D

    MaxSHOT 3D 光学式ポータブル三次元座標測定システムは、既存のCreaformテクノロジーで対応可能な幅広い用途において、フォトグラメトリーにより測定の精度および速度を向上させる補完製品です。特に大型パーツの測定において優れた効果を発揮します。

    詳細はこちら



    レンタルプログラム

    MetraSCAN 3D レンタルプログラム

    MetraSCAN 3D レンタルプログラム

    必要な期間だけ、Creaformのハードウェア、ソフトウェアを使用できるとしたら?即使用可能なCreaformレンタルソリューションを今すぐチェック

    詳細

    産業

    現場における生産性や効率の向上をご希望のお客様へ

    弊社の専門スタッフが、お客様の品質管理ソリューションをアップグレードするお手伝いをいたします
