効率的にスキャンデータをCADデータに変換するには？

どんなソフトウェアでも、スキャンデータをパラメトリックCADモデルに変換できるのか？

3Dスキャン技術の進化により、製品のリバースエンジニアリングはますます身近なものになってきました。しかし、スキャンデータをそのまま編集可能なパラメトリックCADモデルに変換するのは、実はそう簡単な話ではありません。一つは、リバースエンジニアリング用ソフトウェアには、スキャンデータからフィーチャー（穴、面、曲面など）を自動で認識する機能が搭載されているものがあります。しかし、現実にはこの自動認識がうまく機能せず、手動での再構築を余儀なくされるケースが少なくありません。特に、曲面や複雑な形状を含むデータでは、寸法の再入力やフィーチャーの再定義が必要になり、作業は試行錯誤の連続に。結果として、設計や製品開発のスケジュールが大幅に遅れることもあります。もう一つは、自由形状の変換はさらに難易度が高いことが挙げられます。スキャンデータをNURBS（滑らかな曲面）やパラメトリックな形状に変換する際、自由曲面や有機的な形状が多いと、変換精度が大きく落ちてしまいます。適切なツールを使わなければ、形状のずれや重なり、過度な単純化が発生し、最終的なCADモデルの使い勝手が損なわれてしまうのです。

ポリゴンメッシュをそのままCADにインポートすると？

「とりあえずCADに読み込んでみよう」と思って、ポリゴンメッシュを直接インポートした経験はありませんか？
実はこれ、多くのCADソフトウェアでは編集不可能な静的モデルとしてしか扱えません。メッシュ編集やフィーチャー生成、位置合わせといった機能が不足しているため、視覚的な参考にはなっても、設計情報として活用するには不十分です。このようなデータフォーマットの違いが、CADソフトウェアのユーザビリティを大きく制限しているのです。

ここまでの話をまとめると、スキャンデータを効率よく、かつ正確にCADモデル化する「リバースエンジニアリングプロセス」には、以下のポイントが重要です：

• 高品質なスキャンデータの取得：ノイズが少なく、解像度の高いデータが変換精度を左右します。
• 直観的かつ高機能なツールの選定：自動フィーチャー認識、メッシュ編集、NURBS変換など、必要な機能が揃っているかを確認しましょう。
• 包括的な情報に基づいた変換プロセス：単なる形状の再現ではなく、設計意図を反映したモデル化が求められます。

解決策：スキャンデータからCADへ、最短ルートで変換できる統合型Scan-to-CADソフトウェアとは？

効率性：スキャンからCADまで、無駄のないワークフロー

高性能なScan-to-CADソフトウェアを使えば、スキャンデータからフィーチャーを素早く抽出し、パラメトリックな情報としてCADソフトウェアに転送できます。これにより、スキャナー側での作業時間を最小限に抑え、設計者は使い慣れたCAD環境での作業に集中できます。つまり、「スキャン→変換→設計」までの時間を大幅に短縮できるのです。

使いやすさ：誰でも扱える直観的なインターフェース

リバースエンジニアリングに初めて取り組む方にとって、複雑なツールの操作は大きなハードルです。しかし、ガイド付きワークフローとユーザーフレンドリーなUIを備えたソフトウェアなら、初心者でも安心。習熟度に関係なく、誰でも高品質なCADモデルを作成できます。

統合型：すべての作業を1つのプラットフォームで完結

データ取得からフィーチャー抽出、CAD変換までを1つのソフトウェアで完結できるのが、統合型ソリューションの最大の強み。複数のツールを切り替える必要がなく、学習コストも低く、作業ミスも減少します。プロダクトデザイナーにとっては大きな安心材料ですし、誰でもが「リバースエンジニアリング」を利用しやすくなります。

パラメトリックCADモデルで、後戻り不要の設計へ

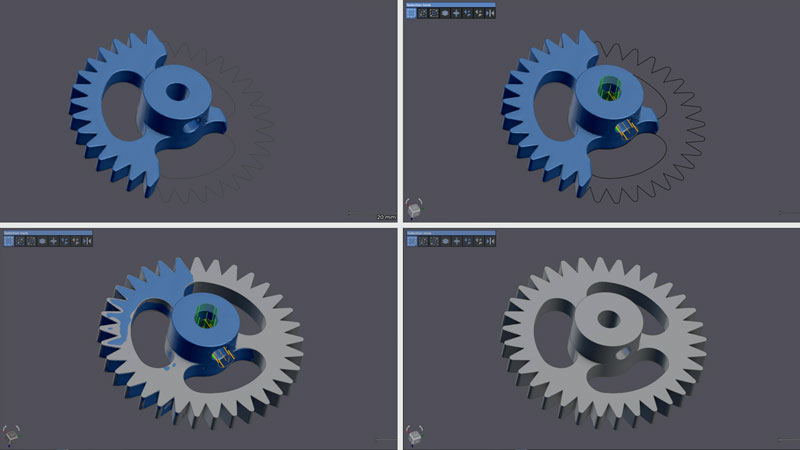

Scan-to-CADソフトウェアで抽出されたフィーチャーは、すべて編集可能なパラメータとしてCADに転送されます。これにより、設計中に情報が不足していたとしても、スキャンデータなどに戻る必要がなく、そのまま設計を進められます。まさに、後戻りのないスマートな設計プロセスが実現します。

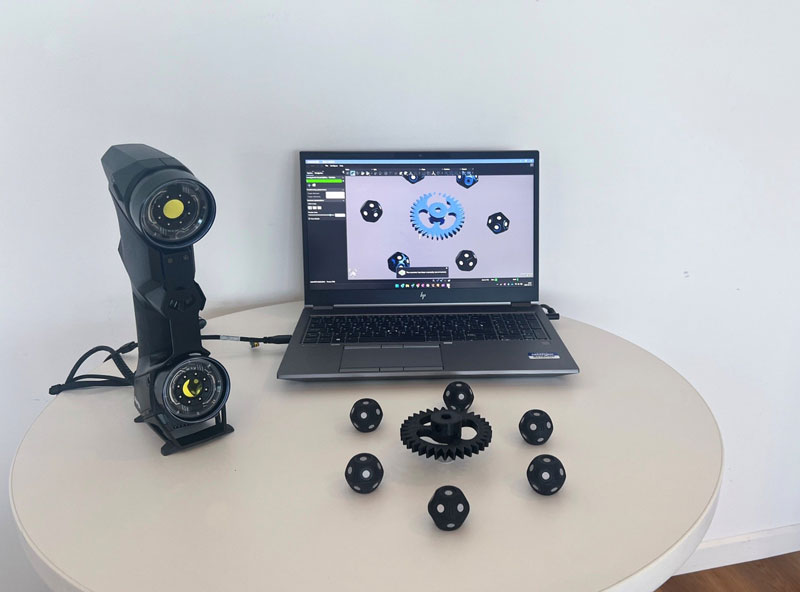

Creaformの座標測定機グレードの3Dスキャナーと、専用のScan-to-CADソフトウェアモジュールを組み合わせれば、精度・効率・使いやすさのすべてを兼ね備えた最短ルートのリバースエンジニアリングのソリューションとなります。
